SD315DN10B400SchrittmotorverstärkerLexiumSD31510A

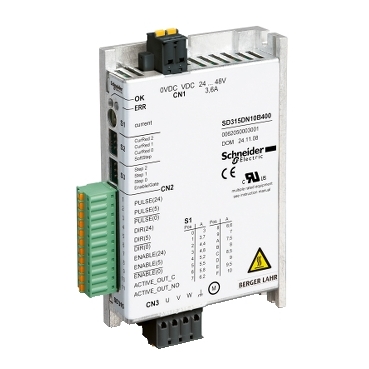

SD315DN10B400
基本信息
型号: SD315DN10B400
Schrittmotorverstärker Lexium SD315, 10 A, Puls/Richtung ohne Betriebsart, 24-48 VDC
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Lexium SD3
- Produkt- oder Komponententyp：
- Bewegungs-Schrittantrieb
- Kurzbezeichnung des Geräts：
- SD315
- Versorgungsspannungsgrenzen：
- 19…60 V
Zusatzmerkmale
- Gehäusetyp：
- Block
- Anzahl der Netzphasen：
- Einzelphase
- Nennhilfsspannung [UH,nom]：
- 24-48 V -15 - +10 %
- Versorgungsspannungstyp：
- DC
- Kommunikationsschnittstelle：
- Puls/Richtung, integriert
- maximaler Motorphasenstrom：
- 10 A
- Leistungsaufnahme：
- <= 7,5 mA
- Leistungsverluste：
- <= 7 W
- zugehörige Absicherung：
- 10 A
- 浪涌类别：
- III
- Kriechstrom：
- 30 mA
- Spannungswert für garantierten Status 0：
- <= 5 V für 24 V Eingangssignal (Optokoppler)
- <= 0,4 V für 5 V Eingangssignal (Optokoppler)
- Spannungswert für garantierten Status 1：
- 15 - 30 V für 24 V Eingangssignal (Optokoppler)
- 2,5 - 5,25 V für 5 V Eingangssignal (Optokoppler)
- Eingangsstrom：
- 25 mA für 5 V Eingangssignal (Optokoppler)
- 7 mA für 24 V Eingangssignal (Optokoppler)
- Max. Eingangsfrequenz：
- 200 kHz für 24 V Eingangssignal (Optokoppler)
- 200 kHz für 5 V Eingangssignal (Optokoppler)
- maximale Schaltspannung：
- 30 V DC (Bereitstellung des Ausgangssignals)
- maximaler Schaltstrom：
- 200 mA (Bereitstellung des Ausgangssignals)
- max. Spannungsabfall：
- <1 V 50 mA Last für Bereitstellung des Ausgangssignals
- physikalische Schnittstelle：
- RS422 - Puls-/Richtungsschnittstelle ohne Oszillator
- Restwelligkeit：
- < 5 % (24 V Steuerspannung)
- Lokale Signalisierung：
- 1 LED - ERR
- 1 LED - BETRIEB
- Kühlungstyp：
- Lüftelos mit Konvektion
- Höhe：
- 117 mm
- Breite：
- 74,5 mm
- Tiefe：
- 23,5 mm
- Stoßfestigkeit：
- 15 gn für 11 ms entspricht IEC 60068-2-27
- Produktgewicht：
- 0,25 kg
Montage
- Elektromagnetische Verträglichkeit：
- Elektrostatische Entladung Level 3 entspricht IEC 61000-4-2
- Störfestigkeit gegenüber Einschaltstößen Stufe 4 entspricht IEC 61000-4-4
- Störfestigkeit gegen abgestrahlte radioelektrische Störungen Level 3 entspricht IEC 61000-4-3
- Spannungs-/Strom-Impuls Level 3 entspricht IEC 61000-4-5
- Normen：
- IEC 61800-3 environment 1
- IEC 50178
- IEC 61800-5-1
- EN/IEC 61800-3 Umgebung 2
- IEC 61800-3
- Produktzertifizierungen：
- cUL
- UL
- Beschriftung：
- CE
- Umgebungstemperatur bei Betrieb：
- 0…50 °C
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Verschmutzungsgrad：
- Stufe 2
- Relative Luftfeuchtigkeit：
- 5…85 % Betauung nicht zulässig
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- > 1000 - < 2000 m ohne Leistungsminderung (Maximale Umgebungstemperatur 40 °C, seitlicher Abstand 20 mm)
- Vibrationsfestigkeit：
- 1 gn (f= 13…150 Hz) entspricht IEC 60068-2-6
- 1,5 mm (f= 3…13 Hz) entspricht IEC 60068-2-6
- Schutzart (IP)：
- IP20
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 6,8 cm
- VPE 1 Breite：
- 12,8 cm
- VPE 1 Länge：
- 18,8 cm
- VPE 1 Gewicht：
- 324,0 g
- VPE 2 Art：
- S04
- VPE 2 Menge：
- 36
- VPE 2 Höhe：
- 30,0 cm
- VPE 2 Breite：
- 40,0 cm
- VPE 2 Länge：
- 60,0 cm
- VPE 2 Gewicht：
- 12,5 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
