RXM3AB1BDMiniaturrelaisRXM3W10A24VDC

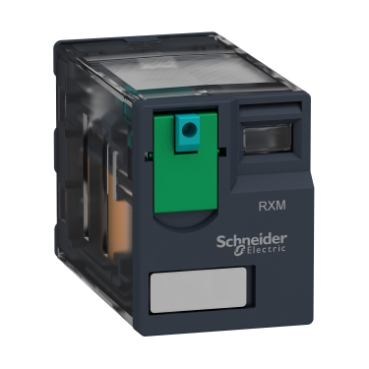

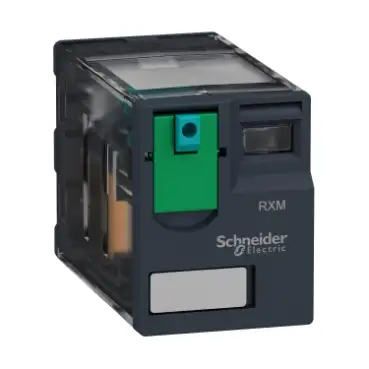

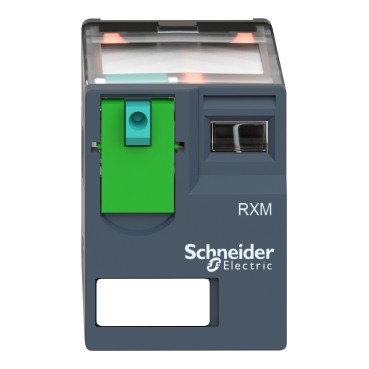

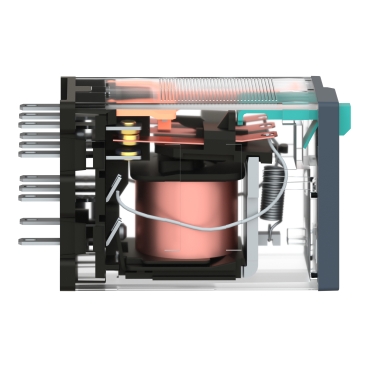

RXM3AB1BD
基本信息
型号: RXM3AB1BD
Miniaturrelais RXM, 3 W, 10 A, 24 VDC
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Harmony Elektromechanische Relais
- Name der Reihe：
- Miniatur
- Produkt- oder Komponententyp：
- Steckrelais
- Kurzbezeichnung des Geräts：
- RXM
- Art und Zusammensetzung der Kontakte：
- 3 Wechslerkontakte
- [Uc] Steuerkreisspannung：
- 24 V DC
- LED-Statusanzeige：
- Ohne
- Steuerungstyp：
- Verriegelbarer Prüftaster
- Wirkungsgrad：
- 20 %
Zusatzmerkmale
- Stiftform：
- Flach
- [Ui] Bemessungs-Isolationsspannung：
- 250 V entspricht IEC
- 300 V entspricht CSA
- 300 V entspricht UL
- Bemessungsstoßspannungsfestigkeit [Uimp]：
- 4 kV während 1,2/50 µs
- Kontaktmaterial：
- AgNi
- Nennbetriebsstrom Ie：
- 10 A bei 28 V Schließer (S) (DC) entspricht IEC
- 10 A bei 250 V Schließer (S) (AC) entspricht IEC
- 5 A bei 28 V Öffner (Ö) (DC) entspricht IEC
- 5 A bei 250 V Öffner (Ö) (AC) entspricht IEC
- 10 A bei 30 V (DC) entspricht UL
- 10 A bei 277 V (AC) entspricht UL
- Kontinuierlicher Ausgangsstrom：
- 6,7 A
- Maximale Schaltspannung：
- 250 V entspricht IEC
- Widerstandsfähige Bemessungslast：
- 10 A bei 250 V AC
- 10 A bei 28 V DC
- maximale Schaltleistung：
- 2500 VA/280 W
- minimale Schaltleistung：
- 170 mW bei 10 mA, 17 V
- Schalthäufigkeit：
- <= 1200 Zyklen/Stunde unter Last
- <= 18000 Zyklen/Stunde keine Last
- Mechanische Lebensdauer：
- 10000000 Zyklen
- elektrische Lebensdauer：
- 100000 Zyklen für ohmsch Belastung
- Durchschnittlicher Spulenverbrauch in W：
- 0,9 W
- Abfallspannungsschwelle：
- >= 0,1 Uc
- Betriebszeit：
- 20 ms
- Auslösezeit：
- 20 ms
- Durchschnittlicher Spulenwiderstand：
- 650 Ohm bei 20 °C +/- 10 %
- Nennbetriebsspannungsgrenzen：
- 19,2 - 26,4 V DC
- Daten bezüglich Sicherheit und Zuverlässigkeit：
- B10d = 100000
- Schutzkategorie：
- RT I
- Messpegel：
- Level A Gruppenmontage
- Betriebsposition：
- Jede Position
- CAD-Gesamthöhe：
- 82,8 mm
- CAD-Gesamttiefe：
- 80,35 mm
- Produktgewicht：
- 0,037 kg
- Gerätedarstellung：
- Vollständiges Produkt
Montage
- Spannungsfestigkeit：
- 1300 V AC zwischen Kontakten mit Mikro-Abschaltung Isolierung
- 2000 V AC zwischen Spule und Kontakt
- 2000 V AC zwischen Polen
- Produktzertifizierungen：
- UL
- Lloyd's
- CE
- CSA
- GOST
- IECEE CB-Schema
- Normen：
- IEC 61810-1
- CSA C22.2 Nr. 14
- UL 508
- Umgebungstemperatur bei Lagerung：
- -40…85 °C
- Umgebungstemperatur bei Betrieb：
- -40…55 °C
- Vibrationsfestigkeit：
- 3 gn, Amplitude = +/- 1 mm (f = 10…150 Hz)5 Zyklen in Betrieb
- 5 gn, Amplitude = +/- 1 mm (f = 10…150 Hz)5 Zyklen nicht in Betrieb
- Schutzart (IP)：
- IP40 entspricht IEC 60529
- Stoßfestigkeit：
- 10 Gn für im Betrieb
- 30 gn für nicht in Betrieb
- Verschmutzungsgrad：
- 2
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 2 cm
- VPE 1 Breite：
- 2,5 cm
- VPE 1 Länge：
- 5 cm
- VPE 1 Gewicht：
- 37 g
- VPE 2 Art：
- BB1
- VPE 2 Menge：
- 10
- VPE 2 Höhe：
- 3 cm
- VPE 2 Breite：
- 10 cm
- VPE 2 Länge：
- 12,5 cm
- VPE 2 Gewicht：
- 398 g
- VPE 3 Art：
- S02
- VPE 3 Menge：
- 220
- VPE 3 Höhe：
- 15 cm
- VPE 3 Breite：
- 30 cm
- VPE 3 Länge：
- 40 cm
- VPE 3 Gewicht：
- 9,005 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
