RXM2LB2BD
基本信息
型号: RXM2LB2BD

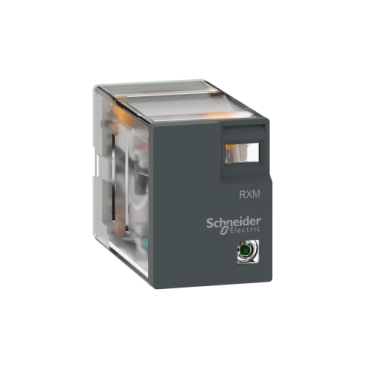

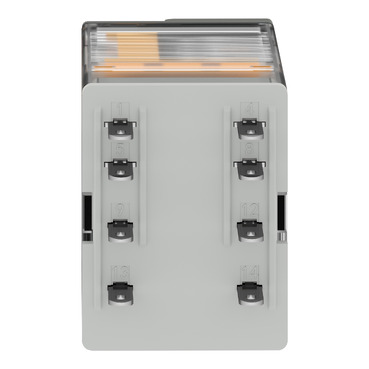

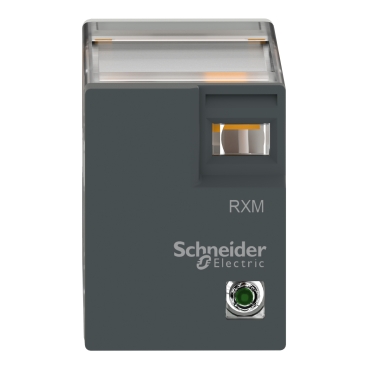

Miniaturrelais, Easy Harmony RXM2L, 5A, 2W, 24V DC, mit LED
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Harmony Elektromechanische Relais
- interferenzfreie Spule：
- Ohne
- Name der Reihe：
- Miniatur
- Produkt- oder Komponententyp：
- Steckrelais
- Kurzbezeichnung des Geräts：
- RXM
- Art und Zusammensetzung der Kontakte：
- 2 Wechslerkontakte
- thermischer Strom [Ithe]：
- 5 A bei -40…55 °C
Zusatzmerkmale
- Betrieb der Kontakte：
- Standard
- [Uc] Steuerkreisspannung：
- 24 V DC
- LED-Statusanzeige：
- Mit
- Steuerungstyp：
- Ohne Drucktaster
- Bemessungsstoßspannungsfestigkeit [Uimp]：
- 4 kV während 1,2/50 µs entspricht IEC 61810-7
- Nennbetriebsstrom Ie：
- 5 A Schließer (S) (AC-1/DC-1) entspricht IEC
- 2,5 A Öffner (Ö) (AC-1/DC-1) entspricht IEC
- 1 A bei 28 V Schließer (S) (DC-13)
- Minimale Schaltleistung：
- 25 mW subject to switching frequency, environment or expected reliability level etc
- Ansprechzeit：
- 20 ms zwischen Entregung der Magnetspule und Schließen des Hilfsschalters Ö
- 20 ms zwischen Erregung der Magnetspule und Schließen des Hilfsschalters S
- CAD-Gesamtbreite：
- 21 mm
- CAD-Gesamthöhe：
- 27 mm
- CAD-Gesamttiefe：
- 46 mm
- minimaler Schaltstrom：
- 5 mA subject to switching frequency, environment or expected reliability level etc
- minimale Schaltspannung：
- 5 V subject to switching frequency, environment or expected reliability level etc
- Nennbetriebsspannungsgrenzen：
- 19,2 - 26,4 V DC
- [Ui] Bemessungs-Isolationsspannung：
- 250 V entspricht IEC
- Maximale Schaltspannung：
- 250 V AC
- 28 V DC
- Abfallspannungsschwelle：
- >= 0,1 Uc DC
- Laststrom：
- 5 A bei 250 V AC
- 5 A bei 28 V DC
- maximale Schaltleistung：
- 1250 VA AC
- 140 W DC
- mittlerer Widerstand：
- 640 Ohm bei 23 °C +/-10 %
- mittl. Leistungsaufnahme in W：
- 0,9 W, DC
- Mechanische Lebensdauer：
- 10000000 Zyklen
- Elektrische Lebensdauer：
- 100000 Zyklen für ohmsch Belastung
- 50000 Zyklen, 1 A bei 28 V, DC-13 Schließer (S)
- Daten bezüglich Sicherheit und Zuverlässigkeit：
- B10d = 100000
- Schalthäufigkeit：
- <= 1200 Zyklen/Stunde unter Last
- <= 18000 Zyklen/Stunde keine Last
- Wirkungsgrad：
- 20 %
- Spannungsfestigkeit：
- 2000 V AC zwischen Spule und Kontakt mit Grundisolation Isolierung
- 2000 V AC zwischen Polen mit Grundisolation Isolierung
- 1000 V AC zwischen Kontakten mit Mikro-Abschaltung Isolierung
- Schutzkategorie：
- RT I
- Verschmutzungsgrad：
- 3
- Betriebsposition：
- Jede Position
- Messpegel：
- Level A Gruppenmontage
- Verkauf je unteilbare Menge：
- 10
- Kontaktmaterial：
- Silberlegierung (Ag/Ni)
- Produktgewicht：
- 0,032 kg
Montage
- Schutzart (IP)：
- IP40 entspricht IEC 60529
- Normen：
- IEC 61810-1 (iss. 2)
- CE
- Umgebungstemperatur bei Lagerung：
- -40…85 °C
- Vibrationsfestigkeit：
- 3 gn, Amplitude = +/- 1 mm (f = 10…50 Hz)Betrieb entspricht IEC 60068-2-6
- 6 gn, Amplitude = +/- 1 mm (f = 10…50 Hz)nicht in Betrieb entspricht IEC 60068-2-6
- Stoßfestigkeit：
- 30 gn für nicht in Betrieb entspricht IEC 60068-2-27
- 10 Gn für im Betrieb entspricht IEC 60068-2-27
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 2,000 cm
- VPE 1 Breite：
- 2,500 cm
- VPE 1 Länge：
- 4,500 cm
- VPE 1 Gewicht：
- 33,000 g
- VPE 2 Art：
- BB1
- VPE 2 Menge：
- 10
- VPE 2 Höhe：
- 3,000 cm
- VPE 2 Breite：
- 10,500 cm
- VPE 2 Länge：
- 12,500 cm
- VPE 2 Gewicht：
- 363,000 g
- VPE 3 Art：
- S02
- VPE 3 Menge：
- 270
- VPE 3 Höhe：
- 15,000 cm
- VPE 3 Breite：
- 30,000 cm
- VPE 3 Länge：
- 40,000 cm
- VPE 3 Gewicht：
- 10,065 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
