RSL1PVBU
基本信息
型号: RSL1PVBU

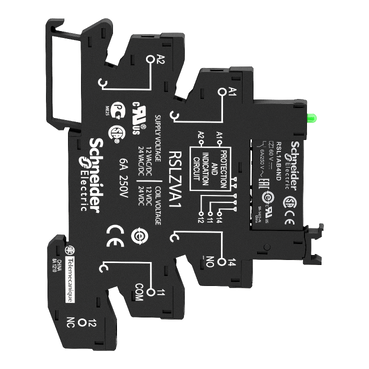

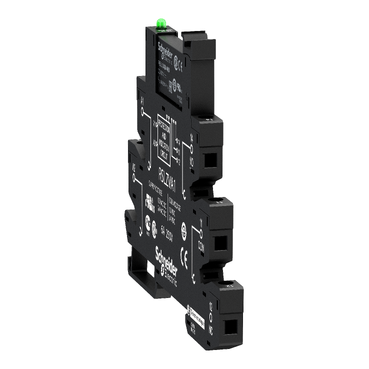

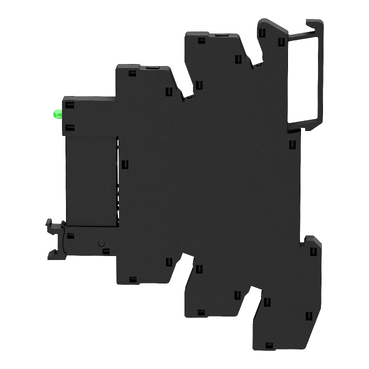

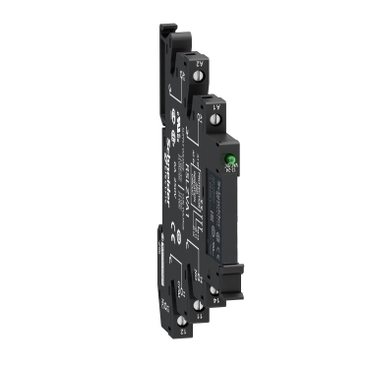

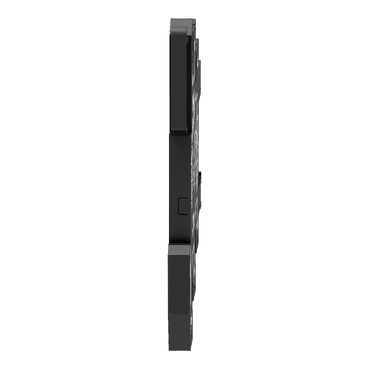

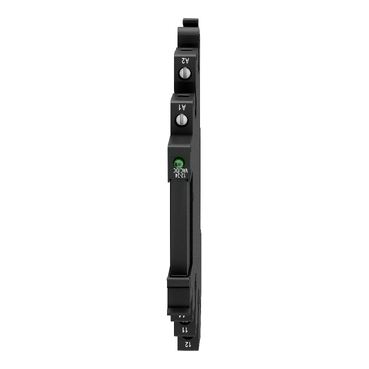

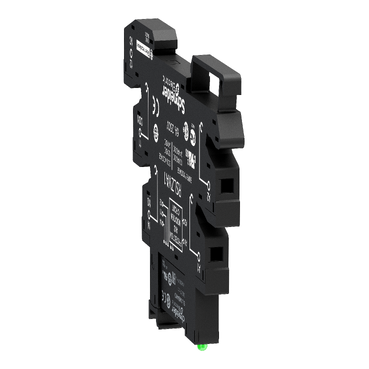

Schmales Interface-Relais RSL im Sockel, 1 W, 6 A, LED, Schraubk., 24 VAC/DC
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Harmony Elektromechanische Relais
- Name der Reihe：
- Schnittstellenrelais
- Produkt- oder Komponententyp：
- Pre-assembled plug-in relay with socket
- Kurzbezeichnung des Geräts：
- RSL
- Art und Zusammensetzung der Kontakte：
- 1 Wechslerkontakt
- Betrieb der Kontakte：
- Standard
- [Uc] Steuerkreisspannung：
- 24 V AC/DC
- thermischer Strom [Ithe]：
- 6 A bei -40…55 °C
- LED-Statusanzeige：
- Mit
- Stiftform：
- Flach (Typ PCB)
Zusatzmerkmale
- Befestigungsmodus：
- Kunststoffdruckfeder
- mittlerer Widerstand：
- 3390 Ohm Stromnetz: DC bei 23 °C +/- 10 %
- [Ui] Bemessungs-Isolationsspannung：
- 250 V entspricht IEC
- 277 V entspricht cUL
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 6 kV entspricht IEC
- Kontaktmaterial：
- Silberlegierung (AgSnO2)
- Nennbetriebsstrom Ie：
- 6 A 1 Wechslerkontakt (AC-1/DC-1) entspricht IEC/UL
- Min. Schaltstrom：
- 100 mA
- Maximale Schaltspannung：
- 277 V
- Min. Schaltspannung：
- 12 V
- maximale Schaltleistung：
- 1500 VA
- 150 W
- Min. Schaltleistung：
- 120 mW
- Schalthäufigkeit：
- <= 18000 Zyklen/Stunde keine Last
- <= 360 Zyklen/Stunde unter Last
- Mechanische Lebensdauer：
- 10000000 Zyklen
- elektrische Lebensdauer：
- 60000 Zyklen für ohmsch Belastung, 6 A bei 250 V, AC-1
- Ansprechzeit：
- 5 ms Rücksetzen
- 12 ms
- Beschriftung：
- CE
- Schutzkategorie：
- RT III
- Messpegel：
- Level A Gruppenmontage
- Betriebsposition：
- Jede Position
- Höhe：
- 78,6 mm
- Breite：
- 6,2 mm
- Tiefe：
- 95 mm
- Klemmenbeschreibung ISO Nr. 1：
- (A1-A2)CO
- (11-12-14)OC
- Verkauf je unteilbare Menge：
- 10
- Produktgewicht：
- 0,029 kg
- Laststrom：
- 6 A bei 250 V AC 0,5 mm Montageabstand
- mittl. Leistungsaufnahme in W：
- 0,17 W, DC
- Abfallspannungsschwelle：
- >= 0,05 Uc
- Anordnung der Kontaktklemmen：
- Separat
- Anschlüsse - Klemmen：
- Schraubstecker, 1 x 0,2 - 2,5 mm² (AWG 24 - AWG 14) flexibel mit Kabelende
- Schraubstecker, 1 x 0,2 - 2,5 mm² (AWG 24 - AWG 14) starr ohne Kabelende
- Anzugsmoment：
- < 0,5 Nm für M2,5 Schrauben
- Daten bezüglich Sicherheit und Zuverlässigkeit：
- B10d = 60000
- Steuerungstyp：
- Ohne Drucktaster
- Montagehalterung：
- 35 mm symmetrische DIN-Schiene
- Gerätedarstellung：
- Vollständiges Produkt
Montage
- Eingangsspannung：
- 24 V AC/DC (Eingangsspannungsgrenzwert: 21,6 - 28,8 V)
- Spannungsfestigkeit：
- 1000 V AC zwischen Kontakten
- 4000 V AC zwischen Spule und Kontakt
- Normen：
- CSA C22.2 Nr. 14
- UL 508
- IEC 61810-1
- Produktzertifizierungen：
- UL
- GOST
- CSA
- Umgebungstemperatur bei Lagerung：
- -40…85 °C
- Vibrationsfestigkeit：
- 10 Gn, Amplitude = +/- 1 mm (f = 10…150 Hz)10 Zyklen nicht in Betrieb entspricht IEC 60068-2-6
- 5 gn, Amplitude = +/- 1 mm (f = 10…150 Hz)10 Zyklen in Betrieb entspricht IEC 60068-2-6
- Schutzart (IP)：
- IP40 entspricht IEC 60529
- Stoßfestigkeit：
- 10 Gn (Dauer = 11 ms) für im Betrieb entspricht IEC 60068-2-27
- 5 gn (Dauer = 11 ms) für nicht in Betrieb entspricht IEC 60068-2-27
- Umgebungstemperatur bei Betrieb：
- -40…55 °C
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 0,7 cm
- VPE 1 Breite：
- 8 cm
- VPE 1 Länge：
- 9,8 cm
- VPE 1 Gewicht：
- 29 g
- VPE 2 Art：
- BB1
- VPE 2 Menge：
- 10
- VPE 2 Höhe：
- 7,3 cm
- VPE 2 Breite：
- 8,7 cm
- VPE 2 Länge：
- 10,6 cm
- VPE 2 Gewicht：
- 313 g
- VPE 3 Art：
- S03
- VPE 3 Menge：
- 300
- VPE 3 Höhe：
- 30 cm
- VPE 3 Breite：
- 30 cm
- VPE 3 Länge：
- 40 cm
- VPE 3 Gewicht：
- 9,918 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
