RSB1A120BDInterface-RelaisRSB1W12A24VDC

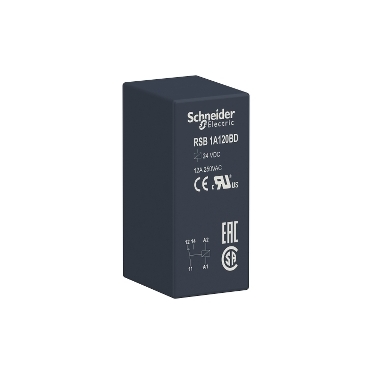

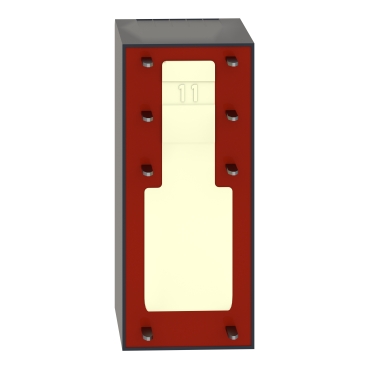

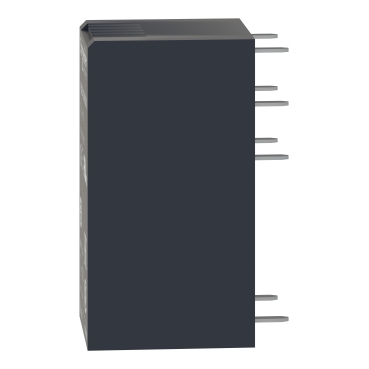

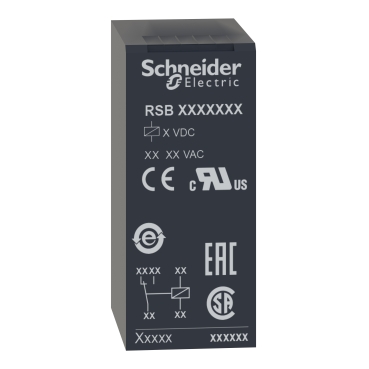

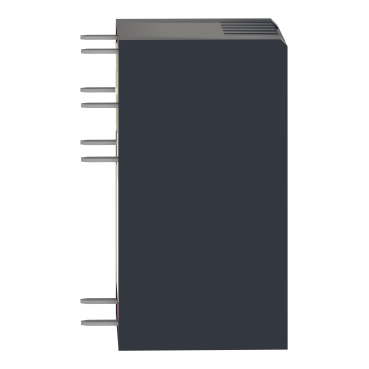

RSB1A120BD
基本信息
型号: RSB1A120BD
Interface-Relais RSB, 1 W, 12 A, 24 VDC
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Harmony Elektromechanische Relais
- Name der Reihe：
- Schnittstellenrelais
- Produkt- oder Komponententyp：
- Steckrelais
- Kurzbezeichnung des Geräts：
- RSB
- Art und Zusammensetzung der Kontakte：
- 1 Wechslerkontakt
- Betrieb der Kontakte：
- Standard
- [Uc] Steuerkreisspannung：
- 24 V DC
- thermischer Strom [Ithe]：
- 12 A bei -40…40 °C
- LED-Statusanzeige：
- Ohne
- Steuerungstyp：
- Ohne Drucktaster
Zusatzmerkmale
- Stiftform：
- Flach (Typ PCB)
- Durchschnittlicher Spulenwiderstand：
- 1440 Ohm Stromnetz: AC bei 20 °C +/- 10 %
- [Ue] Betriebsbemessungsspannung：
- 16,8-36 V DC
- [Ui] Bemessungs-Isolationsspannung：
- 400 V entspricht IEC 60947
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 3,6 kV entspricht IEC 61000-4-5
- Kontaktmaterial：
- Silberlegierung (AgNi)
- Nennbetriebsstrom Ie：
- 12 A Schließer (S) (AC-1/DC-1) entspricht IEC
- 6 A Öffner (Ö) (AC-1/DC-1) entspricht IEC
- Min. Schaltstrom：
- 10 mA
- Maximale Schaltspannung：
- 300 V DC entspricht IEC
- minimale Schaltspannung：
- 12 V
- maximale Schaltleistung：
- 3000 VA/336 W
- Widerstandsfähige Bemessungslast：
- 12 A bei 250 V AC
- 12 A bei 28 V DC
- minimale Schaltleistung：
- 120 mW bei 10 mA, 12 V
- Schalthäufigkeit：
- <= 600 Zyklen/Stunde unter Last
- <= 18000 Zyklen/Stunde keine Last
- Mechanische Lebensdauer：
- 30000000 Zyklen
- Elektrische Lebensdauer：
- 100000 Zyklen, 12 A bei 250 V, AC-1 Schließer (S)
- 100000 Zyklen, 6 A bei 250 V, AC-1 Öffner (Ö)
- Ansprechzeit：
- 20 ms Betrieb
- 20 ms Rücksetzen
- Durchschnittlicher Spulenverbrauch：
- 0,45 W DC
- Abfallspannungsschwelle：
- >= 0,1 Uc DC
- Daten bezüglich Sicherheit und Zuverlässigkeit：
- B10d = 100000
- Schutzkategorie：
- RT I
- Messpegel：
- Level A Gruppenmontage
- Betriebsposition：
- Jede Position
- Produktgewicht：
- 0,014 kg
- Verkauf je unteilbare Menge：
- 10
- Gerätedarstellung：
- Vollständiges Produkt
Montage
- Spannungsfestigkeit：
- 1000 V AC zwischen Kontakten
- 2500 V AC zwischen Polen
- 5000 V AC zwischen Spule und Kontakt
- Normen：
- CSA C22.2 Nr. 14
- UL 508
- IEC 61810-1
- Produktzertifizierungen：
- UL
- CSA
- EAC
- Umgebungstemperatur bei Lagerung：
- -40…85 °C
- Vibrationsfestigkeit：
- +/- 1 mm (f= 10…55 Hz) entspricht IEC 60068-2-6
- Schutzart (IP)：
- IP40 entspricht IEC 60529
- Stoßfestigkeit：
- 10 Gn (Dauer = 11 ms) für nicht in Betrieb entspricht IEC 60068-2-27
- 5 gn (Dauer = 11 ms) für im Betrieb entspricht IEC 60068-2-27
- Umgebungstemperatur bei Betrieb：
- -40…85 °C (DC)
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 1,800 cm
- VPE 1 Breite：
- 2,000 cm
- VPE 1 Länge：
- 2,900 cm
- VPE 1 Gewicht：
- 13,000 g
- VPE 2 Art：
- BB1
- VPE 2 Menge：
- 10
- VPE 2 Höhe：
- 1,700 cm
- VPE 2 Breite：
- 2,500 cm
- VPE 2 Länge：
- 31,000 cm
- VPE 2 Gewicht：
- 142,000 g
- VPE 3 Art：
- S01
- VPE 3 Menge：
- 350
- VPE 3 Höhe：
- 15,000 cm
- VPE 3 Breite：
- 15,000 cm
- VPE 3 Länge：
- 40,000 cm
- VPE 3 Gewicht：
- 5,175 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
