Schneider RM22UA32MR 原厂跨境采购_零搜
RM22UA32MRÜberwachungaufÜber-/Unterspannungmit

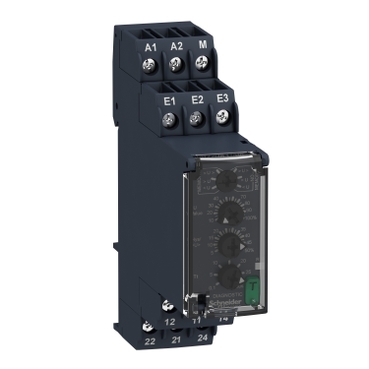

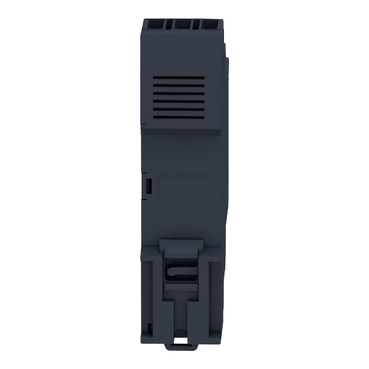

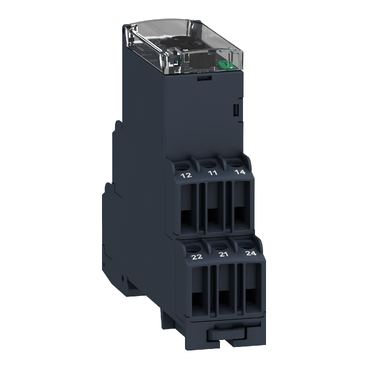

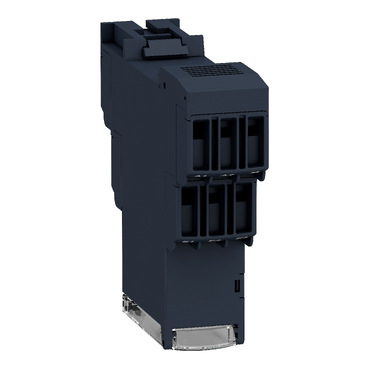

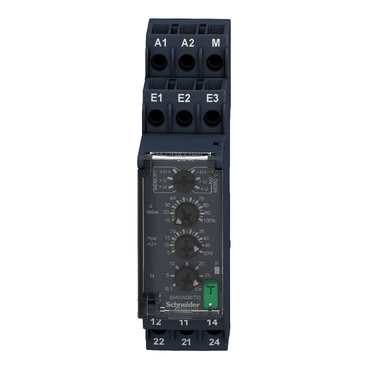

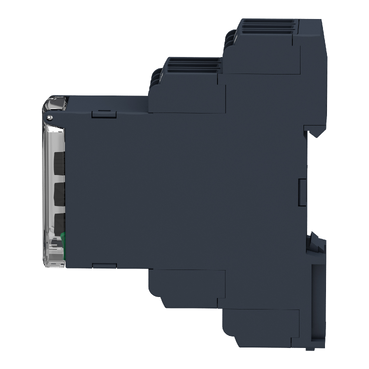

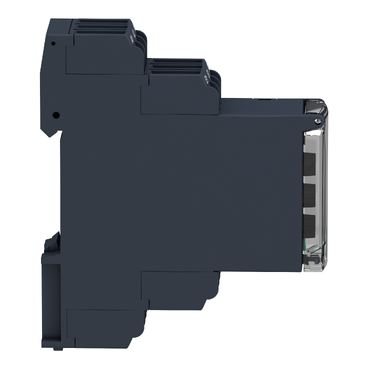

RM22UA32MR
基本信息
型号: RM22UA32MR
Überwachung auf Über-/Unterspannung mit Speicher, 1-100 VAC/DC, 2 W
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Harmony Control Relays
- Gerätetyp：
- Spannungssteuerungsrelais
- Produkt- oder Komponententyp：
- Voltage control relay
- Anzahl der Netzphasen：
- 1 Phase
- Art des Versorgungsstromkreises：
- DC
- Bezeichnung des Relais：
- RM22UA
- Vom Relais überwachte Parameter：
- Unterspannung und Überspannung im Fenstermodus
- Erkennung Überspannung oder Unterspannung
- Zeitverzögerung：
- Einstellbar 0,1-30 s, +/- 10 % des vollen Skalenwertes Tt- time delay upon fault
- Schaltleistung in VA：
- 2000 VA
- Messbereich：
- 1-100 V AC/DC
- Art und Zusammensetzung der Kontakte：
- 2 Wechslerkontakte
Zusatzmerkmale
- Rückstellzeit：
- 1500 ms bei maximaler Spannung
- Max. Schaltspannung：
- 250 V AC
- Minimaler Schaltstrom：
- 10 mA bei 5 V DC
- Max. Schaltstrom：
- 8 A AC
- Versorgungsspannungsgrenzen：
- 20,4…264 V AC/DC
- Leistungsaufnahme in VA：
- 3,5 VA AC
- Leistungsaufnahme in W：
- 1,5 W DC
- Störfest. gg. Kurzzeiteinbr.：
- 10 ms
- Widerstand zwischen Anschlüssen：
- 110 kOhm bei E2-M Klemmen
- 22 kOhm bei E1-M Klemmen
- 220 kOhm bei E3-M Klemmen
- Ausgangskontakte：
- 2 Wechslerkontakte
- Nennausgangsstrom：
- 8 A
- Hysterese：
- 3 % fest von Vollskala für Fenstermodus
- 5…50 % einstellbar von Schwellwerteinstellung
- Verzögerung beim Einschalten：
- 600 ms
- Messzyklus：
- 100 ms Messzyklus als echte rms-Werte
- Wiederholgenauigkeit：
- +/-0,5 % für Eingangs- und Messkreis
- +/- 2 % für Zeitverzögerung
- Messfehler：
- < 1 % über den gesamten Bereich mit Spannungsschwankung
- 0,05 %/°C mit Temperaturschwankung
- Reaktionszeit：
- <= 500 ms
- Isolationswiderstand：
- > 100 MOhm bei 500 V DC
- 浪涌类别：
- III entspricht IEC 60664-1
- Isolation：
- Zwischen Versorgung und Messung
- Anschlüsse - Klemmen：
- Schraubklemmen, 2 x 0,5 - 2,5 mm² (AWG 20 - AWG 14) starr ohne Kabelende
- Schraubklemmen, 2 x 0,2 - 1,5 mm² (AWG 24 - AWG 16) flexibel mit Kabelende
- Schraubklemmen, 1 x 0,5 - 3,3 mm² (AWG 20 - AWG 12) starr ohne Kabelende
- Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 24 - AWG 14) flexibel mit Kabelende
- [M] Anzugsdrehmoment：
- 0,6…1 Nm entspricht IEC 60947-1
- Gehäusematerial：
- Selbstverlöschender Kunststoff
- Montagehalterung：
- 35 mm DIN-Schiene entspricht IEC 60715
- Elektrische Lebensdauer：
- 100000 Zyklen
- Mechanische Lebensdauer：
- 10000000 Zyklen
- Nutzungskategorie：
- AC-15 entspricht IEC 60947-5-1
- DC-13 entspricht IEC 60947-5-1
- AC-1 entspricht IEC 60947-4-1
- DC-1 entspricht IEC 60947-4-1
- [Un] rated nominal voltage：
- 24 - 240 V AC/DC 50/60 Hz, non self-powered Versorgung
- Daten bezüglich Sicherheit und Zuverlässigkeit：
- B10d = 290000
- MTTFd = 308,2 Jahre
- Kontaktmaterial：
- Cadmiumfrei
- Steuerungstyp：
- With test button
- Breite：
- 22,5 mm
- Produktgewicht：
- 0,11 kg
Montage
- Elektromagnetische Verträglichkeit：
- Immunität für Wohn-, Gewerbe- und Leichtindustrie-Umgebungen entspricht IEC 61000-6-1
- Störfestigkeit für industrielle Umgebungen entspricht IEC 61000-6-2
- Emissionsnorm für Wohn-, Geschäfts- und Leichtindustriebereiche entspricht IEC 61000-6-3
- Emissionsnorm für industrielle Umgebungen entspricht IEC 61000-6-4
- Elektrostatische Entladung - Teststufe: 6 kV Level 3 (Kontaktentladung) entspricht IEC 61000-4-2
- Elektrostatische Entladung - Teststufe: 8 kV Level 3 (Luftaustritt) entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder - Teststufe: 10 V/m Level 3 entspricht IEC 61000-4-3
- Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 4 kV Stufe 4 (direkt) entspricht IEC 61000-4-4
- Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 2 kV Stufe 4 (Kapazitive Kopplung) entspricht IEC 61000-4-4
- Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 4 kV Stufe 4 (Gleichtakt) entspricht IEC 61000-4-5
- Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 2 kV Stufe 4 (Differentialbetrieb) entspricht IEC 61000-4-5
- Leitungsgebundene und abgestrahlte Emissionen Klasse B Gruppe 1 entspricht CISPR 11
- Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht CISPR 22
- Umgebungstemperatur bei Betrieb：
- -20…50 °C bei 60 Hz
- -20…60 °C bei 50 Hz
- Normen：
- IEC 60255-1
- Produktzertifizierungen：
- GL
- UL
- CCC
- EAC
- CE
- RCM
- CSA
- Umgebungstemperatur bei Lagerung：
- -40…70 °C
- Relative Feuchtigkeit：
- 93…97 % bei 25…55 °C entspricht IEC 60068-2-30
- Vibrationsfestigkeit：
- 0,075 mm (f= 10…58,1 Hz) nicht in Betrieb entspricht IEC 60068-2-6
- 1 gn (f= 10…58,1 Hz) nicht in Betrieb entspricht IEC 60068-2-6
- 0,035 mm (f= 58,1…150 Hz) im Betrieb entspricht IEC 60068-2-6
- 0,5 gn (f= 58,1…150 Hz) im Betrieb entspricht IEC 60068-2-6
- Stoßfestigkeit：
- 15 gn (Dauer = 11 ms) für nicht in Betrieb entspricht IEC 60068-2-27
- 5 gn (Dauer = 11 ms) für im Betrieb entspricht IEC 60068-2-27
- Schutzart (IP)：
- IP20 (Klemmen) entspricht IEC 60529
- IP40 (Gehäuse) entspricht IEC 60529
- IP50 (Frontplatte) entspricht IEC 60529
- Verschmutzungsgrad：
- 3 entspricht IEC 60664-1
- Dielektrische Prüfspannung：
- 2,5 kV, 1 min AC 50 Hz entspricht IEC 60255-27
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 2,6 cm
- VPE 1 Breite：
- 8,2 cm
- VPE 1 Länge：
- 9,5 cm
- VPE 1 Gewicht：
- 122,0 g
- VPE 2 Art：
- S02
- VPE 2 Menge：
- 40
- VPE 2 Höhe：
- 15,0 cm
- VPE 2 Breite：
- 30,0 cm
- VPE 2 Länge：
- 40,0 cm
- VPE 2 Gewicht：
- 5,29 kg
- VPE 3 Art：
- P06
- VPE 3 Menge：
- 640
- VPE 3 Höhe：
- 50,0 cm
- VPE 3 Breite：
- 80,0 cm
- VPE 3 Länge：
- 60,0 cm
- VPE 3 Gewicht：
- 92,58 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
