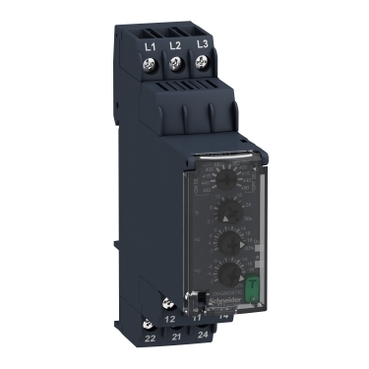

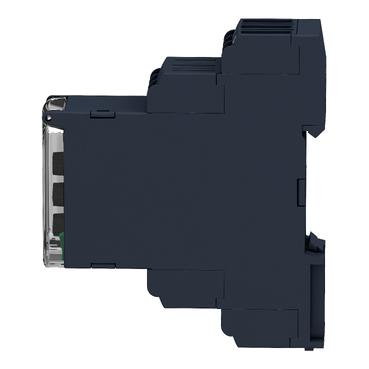

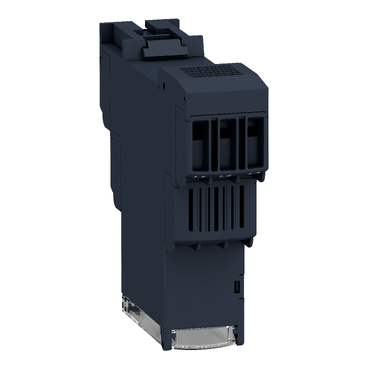

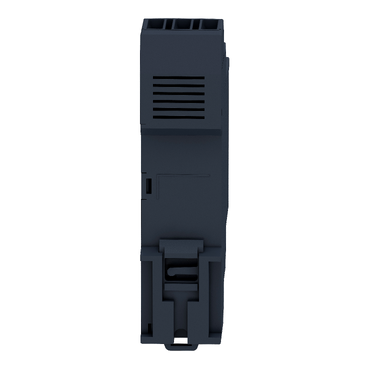

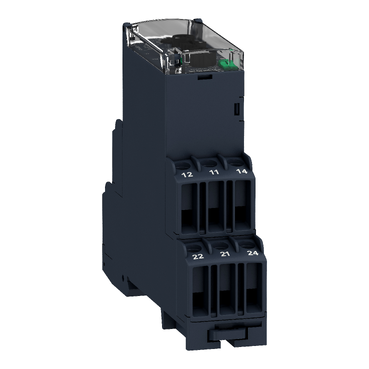

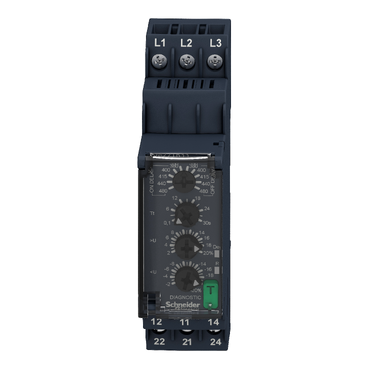

RM22TR33
RM22TR33基本信息
型号: RM22TR33
相序、故障、过电压+欠电压、380-480VAC的网络监控
- 产品的环保性更多信息
RM22TR33基本属性
净重：0.090 KG
毛重：0.104 KG
宽度：23 mm
RM22TR33主要特点
- 系列：
- Harmony Control Relays
- 设备类型：
- Steuerrelais
- 产品或组件类型：
- 3-phase control relay
- 网络相位数：
- 3 Phasen
- 继电器名称：
- RM22TR
- 继电器监测的参数：
- Überspannungs- und Unterspannungserkennung
- Phasenfolge
- Erkennung Phasenfehler
- 延时类型：
- Einstellbar 0,1-30 s, +/- 10 % des vollen Skalenwertes Tt- time delay upon fault
- 开关功率（VA）：
- 2000 VA
- 测量范围：
- 380-480 V Spannung AC
- 联系人的类型和组成：
- 2 Wechslerkontakte
RM22TR33主要特点
- 系列：
- Harmony Control Relays
- 设备类型：
- Steuerrelais
- 产品或组件类型：
- 3-phase control relay
- 网络相位数：
- 3 Phasen
- 继电器名称：
- RM22TR
- 继电器监测的参数：
- Überspannungs- und Unterspannungserkennung
- Phasenfolge
- Erkennung Phasenfehler
- 延时类型：
- Einstellbar 0,1-30 s, +/- 10 % des vollen Skalenwertes Tt- time delay upon fault
- 开关功率（VA）：
- 2000 VA
- 测量范围：
- 380-480 V Spannung AC
- 联系人的类型和组成：
- 2 Wechslerkontakte
RM22TR33其他功能
- 重置时间：
- 1500 ms bei maximaler Spannung
- 最大开关电压：
- 250 V AC
- 最小开关电流：
- 10 mA bei 5 V DC
- 最大开关电流：
- 8 A AC
- [UH，nom]额定辅助电压：
- AC/DC
- 电源电压限制：
- 304…576 V AC
- 操作限制：
- - 20 % + 20 % Un
- 功耗（VA）：
- 15 VA bei 480 V AC 60 Hz
- 电压检测限值：
- 100 MOhm bei 500 V DC entspricht IEC 60255-27
- 安装位置：
- Jede Position
- 终端：
- Schraubklemmen, 2 x 0,5 - 2,5 mm² (AWG 20 - AWG 14) starr ohne Kabelende
- Schraubklemmen, 2 x 0,2 - 1,5 mm² (AWG 24 - AWG 16) flexibel mit Kabelende
- Schraubklemmen, 1 x 0,5 - 3,3 mm² (AWG 20 - AWG 12) starr ohne Kabelende
- Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 24 - AWG 14) flexibel mit Kabelende
- [M] 拧紧力矩：
- 0,6…1 Nm entspricht IEC 60947-1
- 外壳材料：
- Selbstverlöschender Kunststoff
- LED状态指示灯：
- LED (gelb) relay ON
- LED (grün) Strom EIN
- 安装支架：
- 35 mm DIN-Schiene entspricht IEC 60715
- 电气使用寿命：
- 100000 Zyklen
- 机械使用寿命：
- 10000000 Zyklen
- 使用类别：
- AC-15 entspricht IEC 60947-5-1
- DC-13 entspricht IEC 60947-5-1
- AC-1 entspricht IEC 60947-4-1
- DC-1 entspricht IEC 60947-4-1
- 额定标称电压：
- , self-powered Versorgung
- 安全性和可靠性数据：
- MTTFd = 388,1 Jahre
- B10d = 350000
- 接触材料：
- Cadmiumfrei
- 控件类型：
- With test button
- 宽度：
- 22,5 mm
- 产品重量：
- 0,09 kg
RM22TR33其他功能
- 重置时间：
- 1500 ms bei maximaler Spannung
- 最大开关电压：
- 250 V AC
- 最小开关电流：
- 10 mA bei 5 V DC
- 最大开关电流：
- 8 A AC
- [UH，nom]额定辅助电压：
- AC/DC
- 电源电压限制：
- 304…576 V AC
- 操作限制：
- - 20 % + 20 % Un
- 功耗（VA）：
- 15 VA bei 480 V AC 60 Hz
- 电压检测限值：
- 100 MOhm bei 500 V DC entspricht IEC 60255-27
- 安装位置：
- Jede Position
- 终端：
- Schraubklemmen, 2 x 0,5 - 2,5 mm² (AWG 20 - AWG 14) starr ohne Kabelende
- Schraubklemmen, 2 x 0,2 - 1,5 mm² (AWG 24 - AWG 16) flexibel mit Kabelende
- Schraubklemmen, 1 x 0,5 - 3,3 mm² (AWG 20 - AWG 12) starr ohne Kabelende
- Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 24 - AWG 14) flexibel mit Kabelende
- [M] 拧紧力矩：
- 0,6…1 Nm entspricht IEC 60947-1
- 外壳材料：
- Selbstverlöschender Kunststoff
- LED状态指示灯：
- LED (gelb) relay ON
- LED (grün) Strom EIN
- 安装支架：
- 35 mm DIN-Schiene entspricht IEC 60715
- 电气使用寿命：
- 100000 Zyklen
- 机械使用寿命：
- 10000000 Zyklen
- 使用类别：
- AC-15 entspricht IEC 60947-5-1
- DC-13 entspricht IEC 60947-5-1
- AC-1 entspricht IEC 60947-4-1
- DC-1 entspricht IEC 60947-4-1
- 额定标称电压：
- , self-powered Versorgung
- 安全性和可靠性数据：
- MTTFd = 388,1 Jahre
- B10d = 350000
- 接触材料：
- Cadmiumfrei
- 控件类型：
- With test button
- 宽度：
- 22,5 mm
- 产品重量：
- 0,09 kg
RM22TR33装配
- 结实的gg。短期贡献。：
- 10 ms
- 电磁兼容性：
- Immunität für Wohn-, Gewerbe- und Leichtindustrie-Umgebungen entspricht IEC 61000-6-1
- Störfestigkeit für industrielle Umgebungen entspricht IEC 61000-6-2
- Emissionsnorm für Wohn-, Geschäfts- und Leichtindustriebereiche entspricht IEC 61000-6-3
- Emissionsnorm für industrielle Umgebungen entspricht IEC 61000-6-4
- Elektrostatische Entladung - Teststufe: 6 kV Level 3 (Kontaktentladung) entspricht IEC 61000-4-2
- Elektrostatische Entladung - Teststufe: 8 kV Level 3 (Luftaustritt) entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder - Teststufe: 10 V/m Level 3 entspricht IEC 61000-4-3
- Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 4 kV Stufe 4 (direkt) entspricht IEC 61000-4-4
- Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 2 kV Stufe 4 (Kapazitive Kopplung) entspricht IEC 61000-4-4
- Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 4 kV Stufe 4 (Gleichtakt) entspricht IEC 61000-4-5
- Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 2 kV Stufe 4 (Differentialbetrieb) entspricht IEC 61000-4-5
- Leitungsgebundene und abgestrahlte Emissionen Klasse B Gruppe 1 entspricht CISPR 11
- Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht CISPR 22
- 标准：
- IEC 60255-1
- 产品认证：
- GL
- CSA
- RCM
- CE
- EAC
- CCC
- UL
- 储存环境温度：
- -40…70 °C
- 工作环境温度：
- -20…50 °C bei 60 Hz
- -20…60 °C bei 50 Hz AC/DC
- 相对湿度：
- 93…97 % bei 25…55 °C entspricht IEC 60068-2-30
- 抗振动性：
- 0,075 mm (f= 10…58,1 Hz) nicht in Betrieb entspricht IEC 60068-2-6
- 1 gn (f= 10…58,1 Hz) nicht in Betrieb entspricht IEC 60068-2-6
- 0,035 mm (f= 58,1…150 Hz) im Betrieb entspricht IEC 60068-2-6
- 0,5 gn (f= 58,1…150 Hz) im Betrieb entspricht IEC 60068-2-6
- 抗冲击性：
- 15 gn (Dauer = 11 ms) für nicht in Betrieb entspricht IEC 60068-2-27
- 5 gn (Dauer = 11 ms) für im Betrieb entspricht IEC 60068-2-27
- 保护等级（IP）：
- IP20 (Klemmen) entspricht IEC 60529
- IP40 (Gehäuse) entspricht IEC 60529
- IP50 (Frontplatte) entspricht IEC 60529
- 污染程度：
- 3 entspricht IEC 60664-1
- 3 entspricht UL 508
- 介电测试电压：
- 2,5 kV, 1 min AC 50 Hz entspricht IEC 60255-27
RM22TR33装配
- 结实的gg。短期贡献。：
- 10 ms
- 电磁兼容性：
- Immunität für Wohn-, Gewerbe- und Leichtindustrie-Umgebungen entspricht IEC 61000-6-1
- Störfestigkeit für industrielle Umgebungen entspricht IEC 61000-6-2
- Emissionsnorm für Wohn-, Geschäfts- und Leichtindustriebereiche entspricht IEC 61000-6-3
- Emissionsnorm für industrielle Umgebungen entspricht IEC 61000-6-4
- Elektrostatische Entladung - Teststufe: 6 kV Level 3 (Kontaktentladung) entspricht IEC 61000-4-2
- Elektrostatische Entladung - Teststufe: 8 kV Level 3 (Luftaustritt) entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder - Teststufe: 10 V/m Level 3 entspricht IEC 61000-4-3
- Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 4 kV Stufe 4 (direkt) entspricht IEC 61000-4-4
- Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 2 kV Stufe 4 (Kapazitive Kopplung) entspricht IEC 61000-4-4
- Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 4 kV Stufe 4 (Gleichtakt) entspricht IEC 61000-4-5
- Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 2 kV Stufe 4 (Differentialbetrieb) entspricht IEC 61000-4-5
- Leitungsgebundene und abgestrahlte Emissionen Klasse B Gruppe 1 entspricht CISPR 11
- Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht CISPR 22
- 标准：
- IEC 60255-1
- 产品认证：
- GL
- CSA
- RCM
- CE
- EAC
- CCC
- UL
- 储存环境温度：
- -40…70 °C
- 工作环境温度：
- -20…50 °C bei 60 Hz
- -20…60 °C bei 50 Hz AC/DC
- 相对湿度：
- 93…97 % bei 25…55 °C entspricht IEC 60068-2-30
- 抗振动性：
- 0,075 mm (f= 10…58,1 Hz) nicht in Betrieb entspricht IEC 60068-2-6
- 1 gn (f= 10…58,1 Hz) nicht in Betrieb entspricht IEC 60068-2-6
- 0,035 mm (f= 58,1…150 Hz) im Betrieb entspricht IEC 60068-2-6
- 0,5 gn (f= 58,1…150 Hz) im Betrieb entspricht IEC 60068-2-6
- 抗冲击性：
- 15 gn (Dauer = 11 ms) für nicht in Betrieb entspricht IEC 60068-2-27
- 5 gn (Dauer = 11 ms) für im Betrieb entspricht IEC 60068-2-27
- 保护等级（IP）：
- IP20 (Klemmen) entspricht IEC 60529
- IP40 (Gehäuse) entspricht IEC 60529
- IP50 (Frontplatte) entspricht IEC 60529
- 污染程度：
- 3 entspricht IEC 60664-1
- 3 entspricht UL 508
- 介电测试电压：
- 2,5 kV, 1 min AC 50 Hz entspricht IEC 60255-27
RM22TR33包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 2,6 cm
- VPE 1宽度：
- 8,2 cm
- VPE 1长度：
- 9,5 cm
- VPE 1重量：
- 104,0 g
- VPE 2类型：
- S02
- VPE 2数量：
- 40
- VPE 2高度：
- 15,0 cm
- VPE 2宽度：
- 30,0 cm
- VPE 2长度：
- 40,0 cm
- VPE 2重量：
- 4,535 kg
- VPE 3类型：
- P06
- VPE 3数量：
- 640
- VPE 3高度：
- 75,0 cm
- VPE 3宽度：
- 60,0 cm
- VPE 3长度：
- 80,0 cm
- VPE 3重量：
- 81,06 kg
RM22TR33包装单位
- VPE 1类型：
- PCE
- VPE 1数量：
- 1
- VPE 1高度：
- 2,6 cm
- VPE 1宽度：
- 8,2 cm
- VPE 1长度：
- 9,5 cm
- VPE 1重量：
- 104,0 g
- VPE 2类型：
- S02
- VPE 2数量：
- 40
- VPE 2高度：
- 15,0 cm
- VPE 2宽度：
- 30,0 cm
- VPE 2长度：
- 40,0 cm
- VPE 2重量：
- 4,535 kg
- VPE 3类型：
- P06
- VPE 3数量：
- 640
- VPE 3高度：
- 75,0 cm
- VPE 3宽度：
- 60,0 cm
- VPE 3长度：
- 80,0 cm
- VPE 3重量：
- 81,06 kg
RM22TR33合同担保
- 保证：
- 18 Monate
RM22TR33合同担保
- 保证：
- 18 Monate
