RM22TG20NetzüberwachungaufPhasenfolgeund

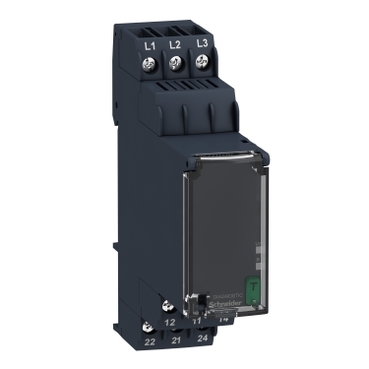

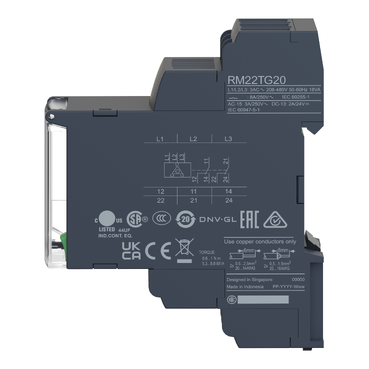

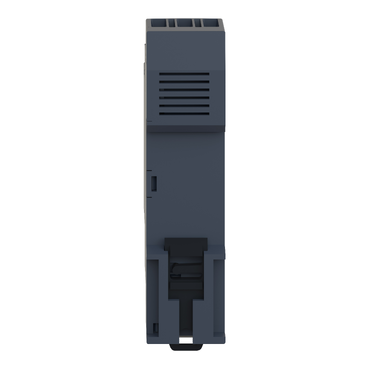

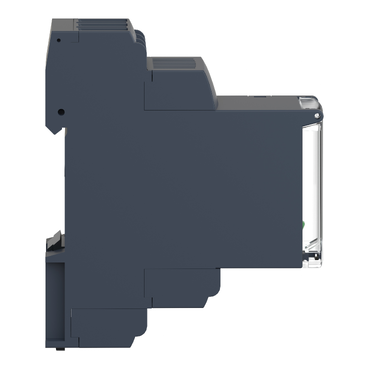

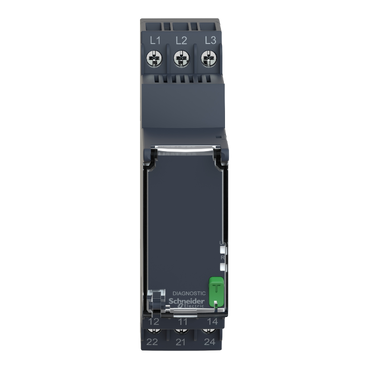

RM22TG20
基本信息
型号: RM22TG20
Netzüberwachung auf Phasenfolge und Phasenausfall, 208-480VAC, 2 W
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Harmony Control Relays
- Gerätetyp：
- Steuerrelais
- Produkt- oder Komponententyp：
- 3-phase control relay
- Anzahl der Netzphasen：
- 3 Phasen
- Bezeichnung des Relais：
- RM22TG
- Vom Relais überwachte Parameter：
- Phasenfolge
- Phase failure detection (2 or more phase cut)
- Zeitverzögerungstyp：
- Ohne
- Schaltleistung in VA：
- 2000 VA
- Messbereich：
- 208-480 V Spannung AC
- Art und Zusammensetzung der Kontakte：
- 2 Wechslerkontakte
Zusatzmerkmale
- Rückstellzeit：
- 1500 ms bei maximaler Spannung
- Max. Schaltspannung：
- 250 V AC
- Minimaler Schaltstrom：
- 10 mA bei 5 V DC
- Max. Schaltstrom：
- 8 A AC
- [UH,nom] Nennhilfsspannung：
- AC/DC
- Versorgungsspannungsgrenzen：
- 183…528 V AC
- Betriebsgrenzen：
- 183-528 V AC
- Leistungsaufnahme in VA：
- 15 VA bei 480 V AC 60 Hz
- Spannungserfassungsgrenzwert：
- < 100 V AC
- Frequenz der Versorgungsspannung：
- 50 - 60 Hz +/-10 %
- Ausgangskontakte：
- 2 Wechslerkontakte
- Einschalt-Hochlaufverzögerung：
- 650 ms
- Reaktionszeit：
- <= 200 ms
- 浪涌类别：
- III entspricht IEC 60664-1
- III entspricht UL 508
- Isolationswiderstand：
- > 100 MOhm bei 500 V DC entspricht IEC 60255-27
- Montageposition：
- Jede Position
- Anschlüsse - Klemmen：
- Schraubklemmen, 2 x 0,5 - 2,5 mm² (AWG 20 - AWG 14) starr ohne Kabelende
- Schraubklemmen, 2 x 0,2 - 1,5 mm² (AWG 24 - AWG 16) flexibel mit Kabelende
- Schraubklemmen, 1 x 0,5 - 3,3 mm² (AWG 20 - AWG 12) starr ohne Kabelende
- Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 24 - AWG 14) flexibel mit Kabelende
- [M] Anzugsdrehmoment：
- 0,6…1 Nm entspricht IEC 60947-1
- Gehäusematerial：
- Selbstverlöschender Kunststoff
- LED-Statusanzeige：
- LED (gelb) relay ON
- LED (grün) Strom EIN
- Montagehalterung：
- 35 mm DIN-Schiene entspricht IEC 60715
- Elektrische Lebensdauer：
- 100000 Zyklen
- Mechanische Lebensdauer：
- 10000000 Zyklen
- Nutzungskategorie：
- AC-15 entspricht IEC 60947-5-1
- DC-13 entspricht IEC 60947-5-1
- AC-1 entspricht IEC 60947-4-1
- DC-1 entspricht IEC 60947-4-1
- [Un] rated nominal voltage：
- , self-powered Versorgung
- Daten bezüglich Sicherheit und Zuverlässigkeit：
- MTTFd = 924,6 Jahre
- B10d = 850000
- Kontaktmaterial：
- Cadmiumfrei
- Steuerungstyp：
- With test button
- Breite：
- 22,5 mm
- Produktgewicht：
- 0,09 kg
Montage
- Störfest. gg. Kurzzeiteinbr.：
- 10 ms
- Elektromagnetische Verträglichkeit：
- Immunität für Wohn-, Gewerbe- und Leichtindustrie-Umgebungen entspricht IEC 61000-6-1
- Störfestigkeit für industrielle Umgebungen entspricht IEC 61000-6-2
- Emissionsnorm für Wohn-, Geschäfts- und Leichtindustriebereiche entspricht IEC 61000-6-3
- Emissionsnorm für industrielle Umgebungen entspricht IEC 61000-6-4
- Elektrostatische Entladung - Teststufe: 6 kV Level 3 (Kontaktentladung) entspricht IEC 61000-4-2
- Elektrostatische Entladung - Teststufe: 8 kV Level 3 (Luftaustritt) entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder - Teststufe: 10 V/m Level 3 entspricht IEC 61000-4-3
- Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 4 kV Stufe 4 (direkt) entspricht IEC 61000-4-4
- Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 2 kV Stufe 4 (Kapazitive Kopplung) entspricht IEC 61000-4-4
- Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 4 kV Stufe 4 (Gleichtakt) entspricht IEC 61000-4-5
- Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 2 kV Stufe 4 (Differentialbetrieb) entspricht IEC 61000-4-5
- Leitungsgebundene und abgestrahlte Emissionen Klasse B Gruppe 1 entspricht CISPR 11
- Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht CISPR 22
- Normen：
- IEC 60255-1
- Produktzertifizierungen：
- CE
- EAC
- RCM
- GL
- CSA
- UL
- CCC
- Umgebungstemperatur bei Lagerung：
- -40…70 °C
- Umgebungstemperatur bei Betrieb：
- -20…50 °C bei 60 Hz
- -20…60 °C bei 50 Hz AC/DC
- Relative Feuchtigkeit：
- 93…97 % bei 25…55 °C entspricht IEC 60068-2-30
- Vibrationsfestigkeit：
- 0,075 mm (f= 10…58,1 Hz) nicht in Betrieb entspricht IEC 60068-2-6
- 1 gn (f= 10…58,1 Hz) nicht in Betrieb entspricht IEC 60068-2-6
- 0,035 mm (f= 58,1…150 Hz) im Betrieb entspricht IEC 60068-2-6
- 0,5 gn (f= 58,1…150 Hz) im Betrieb entspricht IEC 60068-2-6
- Stoßfestigkeit：
- 15 gn (Dauer = 11 ms) für nicht in Betrieb entspricht IEC 60068-2-27
- 5 gn (Dauer = 11 ms) für im Betrieb entspricht IEC 60068-2-27
- Schutzart (IP)：
- IP20 (Klemmen) entspricht IEC 60529
- IP40 (Gehäuse) entspricht IEC 60529
- IP50 (Frontplatte) entspricht IEC 60529
- Verschmutzungsgrad：
- 3 entspricht IEC 60664-1
- 3 entspricht UL 508
- Dielektrische Prüfspannung：
- 2,5 kV, 1 min AC 50 Hz entspricht IEC 60255-27
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 2,500 cm
- VPE 1 Breite：
- 8,200 cm
- VPE 1 Länge：
- 9,500 cm
- VPE 1 Gewicht：
- 103,000 g
- VPE 2 Art：
- CAR
- VPE 2 Menge：
- 40
- VPE 2 Höhe：
- 14,400 cm
- VPE 2 Breite：
- 39,600 cm
- VPE 2 Länge：
- 29,600 cm
- VPE 2 Gewicht：
- 4,630 kg
- VPE 3 Art：
- P06
- VPE 3 Menge：
- 640
- VPE 3 Höhe：
- 50,000 cm
- VPE 3 Breite：
- 60,000 cm
- VPE 3 Länge：
- 80,000 cm
- VPE 3 Gewicht：
- 86,180 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
