RM17UBE15SpannungswächterSpannungsfenster65-260

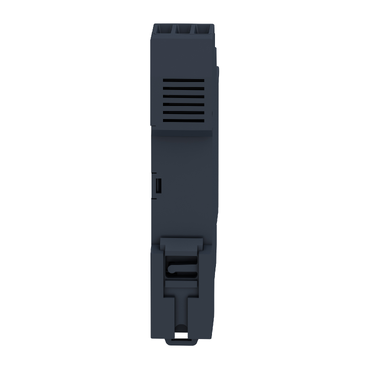

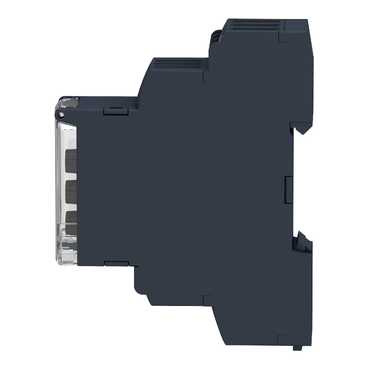

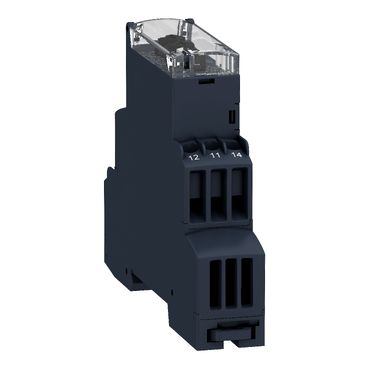

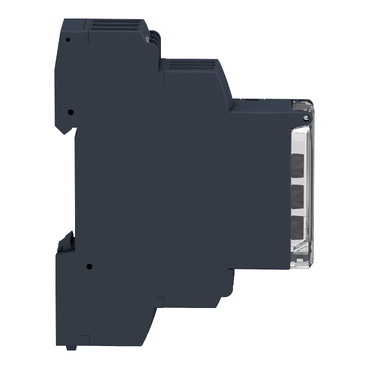

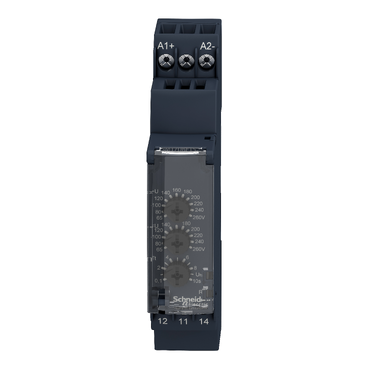

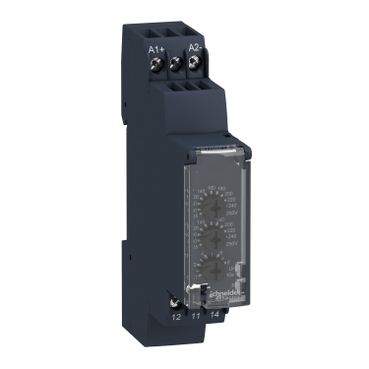

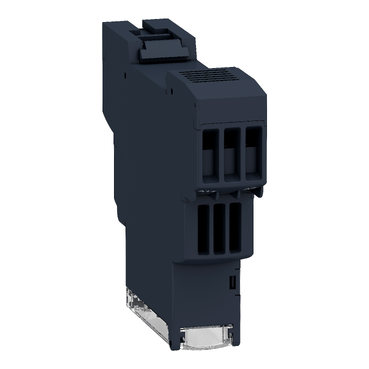

RM17UBE15
基本信息
型号: RM17UBE15
Spannungswächter, Spannungsfenster, 65-260 VAC/DC
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Harmony Control Relays
- Gerätetyp：
- Spannungssteuerungsrelais
- Produkt- oder Komponententyp：
- Voltage control relay
- Produktspezifische Anwendung：
- Für Einphasen- und Gleichspannungsversorgung
- Bezeichnung des Relais：
- RM17UBE
- Vom Relais überwachte Parameter：
- Überspannungs- und Unterspannungserkennung
- Zeitverzögerung：
- Einstellbar 0,1 - 10 s, 0 + 10 % Tt- time delay upon fault
- Schaltleistung in VA：
- 1250 VA
- Messbereich：
- 65-260 V AC/DC
- Art und Zusammensetzung der Kontakte：
- 1 Wechslerkontakt
Zusatzmerkmale
- Rückstellzeit：
- 1500 ms Zeitverzögerung
- Max. Schaltspannung：
- 250 V AC/DC
- Minimaler Schaltstrom：
- 10 mA bei 5 V DC
- Max. Schaltstrom：
- 5 A AC/DC
- Versorgungsspannungsgrenzen：
- 50…270 V AC/DC
- Leistungsaufnahme in VA：
- 0…3 VA AC
- Leistungsaufnahme in W：
- 1 W DC
- Steuerstromkreis-Frequenz：
- 50 - 60 Hz +/-10 %
- Störfest. gg. Kurzzeiteinbr.：
- 20 ms
- Ausgangskontakte：
- 1 W
- Nennausgangsstrom：
- 5 A
- Hysterese：
- 3 % fest von Schwellwerteinstellung
- Messgenauigkeit：
- +/- 10 % des vollen Skalenwertes
- Polarität：
- Nicht umkehrbare Polarität an DC-Stromversorgung
- Verzögerung beim Einschalten：
- 1000 ms DC
- 500 ms AC
- Messzyklus：
- 150 ms Messzyklus als echte rms-Werte
- Wiederholgenauigkeit：
- +/-0,5 % für Eingangs- und Messkreis
- +/- 1 % für Zeitverzögerung
- Messfehler：
- < 1 % über den gesamten Bereich mit Spannungsschwankung
- 0,2 %/°C mit Temperaturschwankung
- Gütesiegel：
- CE
- Isolationswiderstand：
- > 500 MOhm bei 500 V DC entspricht IEC 60255-5
- > 500 MOhm bei 500 V DC entspricht IEC 60664-1
- Betriebsposition：
- Jede Position ohne Leistungsminderung
- Lokale Signalisierung：
- LED (grün) für Strom EIN
- LED (gelb) für relay ON
- 浪涌类别：
- III entspricht IEC 60664-1
- [Ui] Bemessungs-Isolationsspannung：
- 250 V entspricht IEC 60664-1
- 400 V entspricht IEC 60664-1
- Anschlüsse - Klemmen：
- Schraubklemmen, 1x 0,5-4 mm² (AWG 20-AWG 11) starr ohne Kabelende
- Schraubklemmen, 2 x 0,5 - 2,5 mm² (AWG 20 - AWG 14) starr ohne Kabelende
- Schraubklemmen, 1x 0,2-2x 2,5 mm² (AWG 24 - AWG 12) flexibel mit Kabelende
- Schraubklemmen, 2 x 0,2 - 1,5 mm² (AWG 24 - AWG 16) flexibel mit Kabelende
- [M] Anzugsdrehmoment：
- 0,6…1 Nm entspricht IEC 60947-1
- Gehäusematerial：
- Selbstverlöschender Kunststoff
- Montagehalterung：
- 35 mm symmetrische DIN-Schiene entspricht IEC 60715
- Elektrische Lebensdauer：
- 100000 Zyklen
- Mechanische Lebensdauer：
- 30000000 Zyklen
- Schalthäufigkeit：
- <= 360 Ausführungen/Stunde Volllast
- Nutzungskategorie：
- AC-12 entspricht IEC 60947-5-1
- AC-13 entspricht IEC 60947-5-1
- AC-14 entspricht IEC 60947-5-1
- AC-15 entspricht IEC 60947-5-1
- DC-12 entspricht IEC 60947-5-1
- DC-13 entspricht IEC 60947-5-1
- DC-14 entspricht IEC 60947-5-1
- [Un] rated nominal voltage：
- , self-powered Versorgung
- Daten bezüglich Sicherheit und Zuverlässigkeit：
- B10d = 470000
- MTTFd = 502,2 Jahre
- Steuerungstyp：
- Ohne Prüftaster
- Breite：
- 17,5 mm
- Produktgewicht：
- 0,08 kg
Montage
- Elektromagnetische Verträglichkeit：
- Emissionsnorm für industrielle Umgebungen entspricht IEC 61000-6-4
- Emissionsnorm für Wohn-, Geschäfts- und Leichtindustriebereiche entspricht IEC 61000-6-3
- Störfestigkeit für industrielle Umgebungen entspricht NF EN/IEC 61000-6-2
- Umgebungstemperatur bei Betrieb：
- -20…50 °C
- Vibrationsfestigkeit：
- 0,35 mm (f= 5…57,6 Hz) entspricht IEC 60068-2-6
- 1 gn (f= 57,6…150 Hz) entspricht IEC 60255-21-1
- Stoßfestigkeit：
- 5 gn entspricht IEC 60068-2-27
- Normen：
- IEC 60255-6
- Produktzertifizierungen：
- UL
- GL
- GOST
- C-Tick
- CSA
- Umgebungstemperatur bei Lagerung：
- -40…70 °C
- Relative Feuchtigkeit：
- 95 % bei 55 °C entspricht IEC 60068-2-30
- Schutzart (IP)：
- IP20 (Klemmen) entspricht IEC 60529
- IP30 (Gehäuse) entspricht IEC 60529
- Verschmutzungsgrad：
- 3 entspricht IEC 60664-1
- Richtlinien：
- 73/23/EEG - Niederspannungsrichtlinie
- 89/336/EWG - elektromagnetische Verträglichkeit
- Dielektrische Prüfspannung：
- 2 kV, 1 min AC 50 Hz entspricht IEC 60255-5
- 2 kV, 1 min AC 50 Hz entspricht IEC 60664-1
- Verlustfreie Stoßwelle：
- 4 kV entspricht IEC 60255-5
- 4 kV entspricht IEC 60664-1
- 4 kV entspricht IEC 61000-4-5
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 2,800 cm
- VPE 1 Breite：
- 7,800 cm
- VPE 1 Länge：
- 9,700 cm
- VPE 1 Gewicht：
- 81,000 g
- VPE 2 Art：
- S02
- VPE 2 Menge：
- 48
- VPE 2 Höhe：
- 15,000 cm
- VPE 2 Breite：
- 30,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Gewicht：
- 4,408 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
