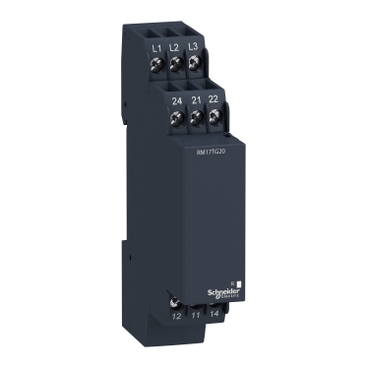

RM17TG20

Schneider RM17TG20 原厂跨境采购_零搜
RM17TG20基本信息

型号: RM17TG20

Netzüberwachung, Phasenfolge, -ausfall, 183-484 VAC, 2 W
  • Umweltfreundlichkeit des Produkts Weitere Informationen
RM17TG20基本属性
净重：0.130 KG
宽度：18 mm
RM17TG20Hauptmerkmale
Baureihe：
Harmony Control Relays
Gerätetyp：
Steuerrelais
Produkt- oder Komponententyp：
3-phase control relay
Produktspezifische Anwendung：
Für 3-Phasen-Einspeisung
Bezeichnung des Relais：
RM17TG
Vom Relais überwachte Parameter：
  • Phasenfolge
  • Phase failure detection (2 or more phase cut)
Zeitverzögerung：
Ohne
Schaltleistung in VA：
1250 VA
Messbereich：
208-480 V AC
Art und Zusammensetzung der Kontakte：
2 Wechslerkontakte
[Uc] Steuerkreisspannung：
208...440 V
RM17TG20Zusatzmerkmale
Max. Schaltspannung：
  • 250 V AC
  • 250 V DC
Minimaler Schaltstrom：
10 mA bei 5 V DC
[Un] rated nominal voltage：
, self-powered Versorgung
Versorgungsspannungsgrenzen：
183…484 V AC
Steuerkreisspannungsgrenzen：
- 12 % + 10 % Un
Leistungsaufnahme in VA：
0…22 VA bei 400 V AC 50 Hz
Spannungserfassungsgrenzwert：
< 100 V AC
Steuerstromkreis-Frequenz：
50 - 60 Hz +/-10 %
Ausgangskontakte：
2 Wechslerkontakte
Nennausgangsstrom：
5 A
Messspannungsgrenzen：
183…484 V AC
Verzögerung beim Einschalten：
650 ms
Spannungsbereich：
183-484 V
Reaktionszeit：
<= 130 ms (bei Auftreten eines Fehlers)
Beschriftung：
CE
浪涌类别：
III entspricht IEC 60664-1
Isolationswiderstand：
  • > 500 MOhm bei 500 V DC entspricht IEC 60255-5
  • > 500 MOhm bei 500 V DC entspricht IEC 60664-1
[Ui] Bemessungs-Isolationsspannung：
400 V entspricht IEC 60664-1
Versorgungsfrequenz：
50/60 Hz +/- 10 %
Betriebsposition：
Jede Position ohne Leistungsminderung
Anschlüsse - Klemmen：
  • Schraubklemmen, 1x 0,5-4 mm² (AWG 20-AWG 11) starr ohne Kabelende
  • Schraubklemmen, 2 x 0,5 - 2,5 mm² (AWG 20 - AWG 14) starr ohne Kabelende
  • Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 24 - AWG 12) flexibel mit Kabelende
  • Schraubklemmen, 2 x 0,2 - 1,5 mm² (AWG 24 - AWG 16) flexibel mit Kabelende
[M] Anzugsdrehmoment：
0,6…1 Nm entspricht IEC 60947-1
Gehäusematerial：
Selbstverlöschender Kunststoff
Lokale Signalisierung：
LED (gelb) für relay ON
Montagehalterung：
35 mm symmetrische DIN-Schiene entspricht IEC 60715
Elektrische Lebensdauer：
10000 Zyklen
Mechanische Lebensdauer：
30000000 Zyklen
Schalthäufigkeit：
<= 360 Ausführungen/Stunde Volllast
Nutzungskategorie：
  • AC-12 entspricht IEC 60947-5-1
  • AC-13 entspricht IEC 60947-5-1
  • AC-14 entspricht IEC 60947-5-1
  • AC-15 entspricht IEC 60947-5-1
  • DC-12 entspricht IEC 60947-5-1
  • DC-13 entspricht IEC 60947-5-1
Daten bezüglich Sicherheit und Zuverlässigkeit：
  • B10d = 850000
  • MTTFd = 924,6 Jahre
Breite：
17,5 mm
Produktgewicht：
0,13 kg
Steuerungstyp：
Ohne Prüftaster
RM17TG20Montage
Elektromagnetische Verträglichkeit：
  • Emissionsnorm für industrielle Umgebungen entspricht IEC 61000-6-4
  • Emissionsnorm für Wohn-, Geschäfts- und Leichtindustriebereiche entspricht IEC 61000-6-3
  • Störfestigkeit für industrielle Umgebungen entspricht IEC 61000-6-2
Normen：
IEC 60255-1
Produktzertifizierungen：
  • GOST
  • C-Tick
  • UL
  • CSA
  • GL
Richtlinien：
  • 73/23/EEG - Niederspannungsrichtlinie
  • 89/336/EWG - elektromagnetische Verträglichkeit
Umgebungstemperatur bei Lagerung：
-40…70 °C
Umgebungstemperatur bei Betrieb：
-20…50 °C
Relative Feuchtigkeit：
95 % bei 55 °C entspricht IEC 60068-2-30
Vibrationsfestigkeit：
  • 0,35 mm (f= 5…57,6 Hz) entspricht IEC 60068-2-6
  • 1 gn (f= 57,6…150 Hz) entspricht IEC 60255-21-1
Stoßfestigkeit：
15 gn für 11 ms entspricht IEC 60255-21-1
Schutzart (IP)：
  • IP20 (Klemmen) entspricht IEC 60529
  • IP30 (Gehäuse) entspricht IEC 60529
Verschmutzungsgrad：
3 entspricht IEC 60664-1
Dielektrische Prüfspannung：
2 kV, 1 min AC 50 Hz
Verlustfreie Stoßwelle：
4 kV
RM17TG20Verpackungseinheiten
VPE 1 Art：
PCE
VPE 1 Menge：
1
VPE 1 Höhe：
2,300 cm
VPE 1 Breite：
7,800 cm
VPE 1 Länge：
9,700 cm
VPE 1 Gewicht：
90,000 g
VPE 2 Art：
S02
VPE 2 Menge：
48
VPE 2 Höhe：
15,000 cm
VPE 2 Breite：
30,000 cm
VPE 2 Länge：
40,000 cm
VPE 2 Gewicht：
4,830 kg
VPE 3 Art：
P06
VPE 3 Menge：
768
VPE 3 Höhe：
75,000 cm
VPE 3 Breite：
60,000 cm
VPE 3 Länge：
80,000 cm
VPE 3 Gewicht：
87,204 kg
RM17TG20Vertragliche Gewährleistung
Gewährleistung：
18 months
RM17TG20

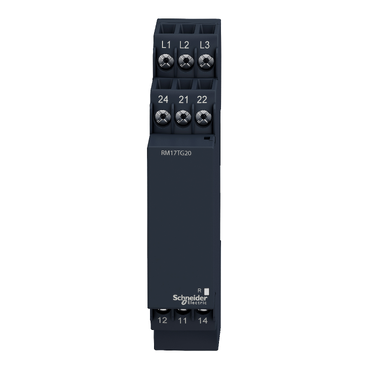

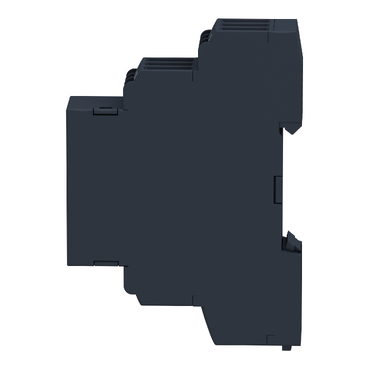

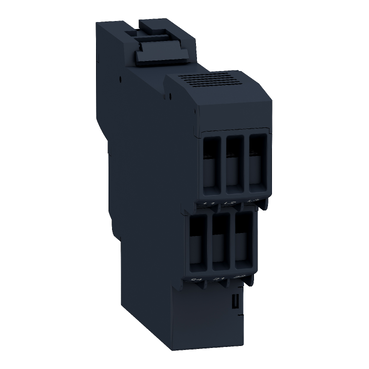

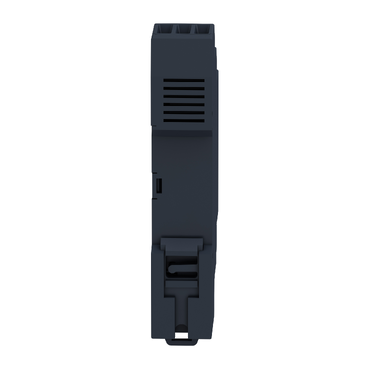

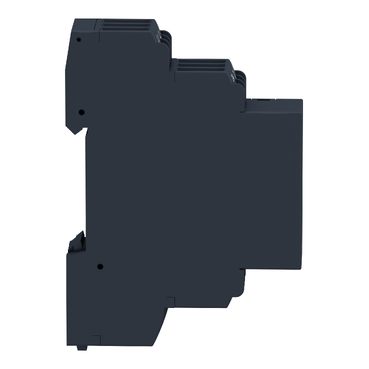

RM17TG20 - Schneider产品主图
