RE22R1AMRAnsprechverzögerung005s-300h24-240VAC/DC1

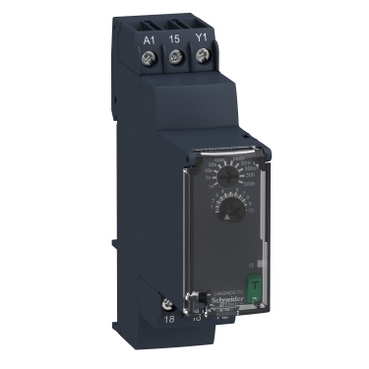

RE22R1AMR
基本信息
型号: RE22R1AMR
Ansprechverzögerung, 0,05 s-300 h, 24-240VAC/DC, 1 W
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Harmony Zeitrelais
- Produkt- oder Komponententyp：
- Modulares Zeitrelais
- Diskreter Ausgangstyp：
- Relais
- Kurzbezeichnung des Geräts：
- RE22
- Nennausgangsstrom：
- 8 A
Zusatzmerkmale
- Typ und Zusammenstellung der Kontakte：
- 1 Wechslerkontakt zeitgesteuerter Kontakt, cadmiumfrei
- Zeitverzögerungsfunktion：
- Einschaltverzögerung
- Zeitverzögerungsbereich：
- 3 - 30 s
- 30 - 300 s
- 10 - 100 s
- 0,05 - 1 s
- 1 - 10 s
- 30 - 300 h
- 30 - 300 min
- 0,3 - 3 s
- 3 - 30 h
- 3 - 30 min
- Betätigungsart：
- Drehknopf
- Diagnosetaste
- [UH,nom] Bemessungsbetriebsspannung：
- 24 - 240 V AC/DC 50/60 Hz
- Auslöseeingangsspannung：
- <= 2,4 V
- Spannungsbereich：
- 0,85 - 1,1 Us
- Netzfrequenz：
- 50 - 60 Hz +/-5 %
- Anschlüsse - Klemmen：
- Schraubklemmen, 1 x 0,5 - 3,3 mm² (AWG 20 - AWG 12) starr ohne Kabelende
- Schraubklemmen, 2 x 0,5 - 2,5 mm² (AWG 20 - AWG 14) starr ohne Kabelende
- Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 24 - AWG 14) flexibel mit Kabelende
- Schraubklemmen, 2 x 0,2 - 1,5 mm² (AWG 24 - AWG 16) flexibel mit Kabelende
- [M] Anzugsdrehmoment：
- 0,6…1 Nm entspricht IEC 60947-1
- Gehäusematerial：
- Selbstlöschend
- Wiederholgenauigkeit：
- +/-0,5 % entspricht IEC 61812-1
- Temperaturabweichung：
- +/- 0,05 %/°C
- Spannungsdrift：
- +/-0,2 %/V
- Einstellgenauigkeit der Zeitverzögerung：
- +/- 10 % der Gesamtskala bei 25°C entspricht IEC 61812-1
- Breite des Steuersignalimpulses：
- 100 ms mit Last parallel geschaltet
- 30 ms
- Isolationswiderstand：
- 100 MOhm bei 500 V DC entspricht IEC 60664-1
- Wiederherstellungszeit：
- 120 ms bei Abschaltung
- Störfestigkeit gegen Unterbrechungen：
- 10 ms
- Leistungsaufnahme in VA：
- 3 VA bei 240 V AC
- Leistungsaufnahme in W：
- 1,5 W bei 240 V DC
- Schaltleistung in VA：
- 2000 VA
- Min. Schaltstrom：
- 10 mA bei 5 V DC
- Max. Schaltstrom：
- 8 A
- Maximale Schaltspannung：
- 250 V AC
- Elektrische Lebensdauer：
- 100000 Zyklen, 8 A bei 250 V, AC-1
- 100000 Zyklen, 2 A bei 24 V, DC-1
- Mechanische Lebensdauer：
- 10000000 Zyklen
- Bemessungsstoßspannungsfestigkeit：
- 5 kV für 1,2…50 µs entspricht IEC 60664-1
- Einschaltverzögerung：
- 100 ms
- Kriechstrecke：
- 4 kV/3 entspricht IEC 60664-1
- 浪涌类别：
- III entspricht IEC 60664-1
- Daten bezüglich Sicherheit und Zuverlässigkeit：
- MTTFd = 308,2 Jahre
- B10d = 280.000
- Einbauposition：
- Jede Position
- Montagehalterung：
- 35 mm DIN-Schiene entspricht IEC 60715
- Status-LED：
- LED-Hintergrundbeleuchtung grün (stetig leuchtend) für Pfeil zur Skaleneinstellung auf dem Potenziometer
- LED gelb (stetig leuchtend) für Ausgangsrelais ist eingeschaltet
- LED gelb (schnelles Blinken) für Zeitfunktion ist aktiv und Ausgangsrelais ist abgeschaltet
- LED gelb (langsames Blinken) für Zeitfunktion ist aktiv und Ausgangsrelais ist eingeschaltet

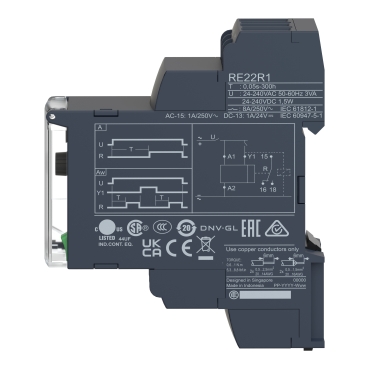

- Funktion verfügbar：
- A- Power on-delay relay-1 Wechslerkontakt
- Aw- Power on-delay relay w/ retrigger/restart-1 Wechslerkontakt
- Breite：
- 22,5 mm
- Produktgewicht：
- 0,1 kg
- Steuerungstyp：
- With test button
- Number of functions：
- 2
Montage
- Spannungsfestigkeit：
- 2,5 kV für 1 mA/1 Minute bei 50 Hz zwischen Relaisausgang und Versorgungsspannung mit Grundisolation entspricht IEC 61812-1
- Normen：
- UL 508
- IEC 61812-1
- Richtlinien：
- 2006/95/EG - Niederspannungsrichtlinie
- 2004/108/EG - elektromagnetische Verträglichkeit
- Produktzertifizierungen：
- CE
- UL
- GL
- CCC
- EAC
- RCM
- CSA
- Umgebungstemperatur bei Betrieb：
- -20…60 °C
- Umgebungstemperatur bei Lagerung：
- -40…70 °C
- Schutzart (IP)：
- IP40 Gehäuse: entspricht IEC 60529
- IP50 Vorderseite: conforming to IEC 60529
- IP20 Klemmen: entspricht IEC 60529
- Verschmutzungsgrad：
- 3 entspricht IEC 60664-1
- Vibrationsfestigkeit：
- 20 m/s² (f= 10…150 Hz) entspricht IEC 60068-2-6
- Stoßfestigkeit：
- 15 gn nicht in Betrieb für 11 ms entspricht IEC 60068-2-27
- 5 gn im Betrieb für 11 ms entspricht IEC 60068-2-27
- Relative Feuchtigkeit：
- 95 % bei 25…55 °C
- Elektromagnetische Verträglichkeit：
- Prüfung der Störfestigkeit gegen schnelle Transienten - Teststufe: 1 kV Level 3 (kapazitiver Verbindungsverschluss) entspricht IEC 61000-4-4
- Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 1 kV Level 3 (Differentialbetrieb) entspricht IEC 61000-4-5
- Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 2 kV Level 3 (Gleichtakt) entspricht IEC 61000-4-5
- Elektrostatische Entladung - Teststufe: 6 kV Level 3 (Kontaktentladung) entspricht IEC 61000-4-2
- Elektrostatische Entladung - Teststufe: 8 kV Level 3 (Luftaustritt) entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder - Teststufe: 10 V/m Level 3 (80 MHz - 1 GHz) entspricht IEC 61000-4-3
- Leitungsgebundene HF-Störungen - Teststufe: 10 V Level 3 (0,15 - 80 MHz) entspricht IEC 61000-4-6
- Schnelle Stoßspannungsspitzen - Teststufe: 2 kV Level 3 (direkter Kontakt) entspricht IEC 61000-4-4
- Störfestigkeit gegen Mikrounterbrechungen und Spannungsabfälle - Teststufe: 30 % (500 ms) entspricht IEC 61000-4-11
- Störfestigkeit gegen Mikrounterbrechungen und Spannungsabfälle - Teststufe: 100 % (20 ms) entspricht IEC 61000-4-11
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 2,6 cm
- VPE 1 Breite：
- 8,2 cm
- VPE 1 Länge：
- 9,5 cm
- VPE 1 Gewicht：
- 92,0 g
- VPE 2 Art：
- S02
- VPE 2 Menge：
- 40
- VPE 2 Höhe：
- 15,0 cm
- VPE 2 Breite：
- 30,0 cm
- VPE 2 Länge：
- 40,0 cm
- VPE 2 Gewicht：
- 4,261 kg
- VPE 3 Art：
- P06
- VPE 3 Menge：
- 640
- VPE 3 Höhe：
- 75,0 cm
- VPE 3 Breite：
- 60,0 cm
- VPE 3 Länge：
- 80,0 cm
- VPE 3 Gewicht：
- 76,676 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
