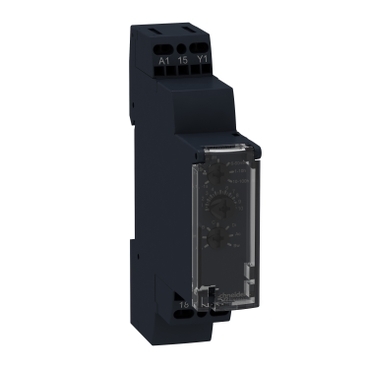

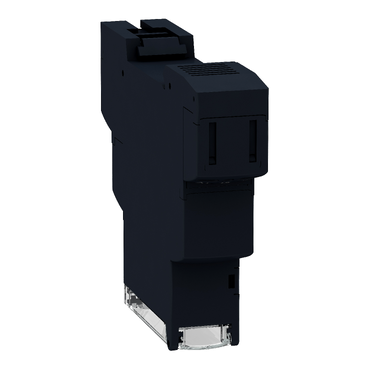

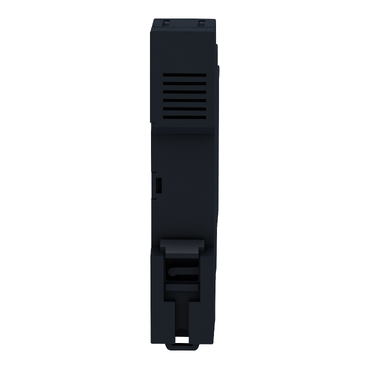

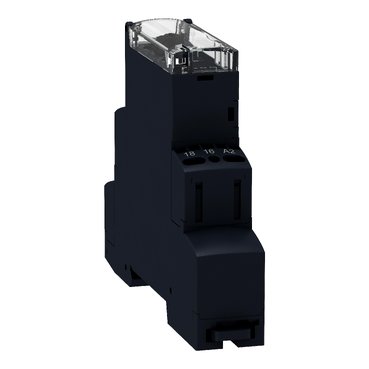

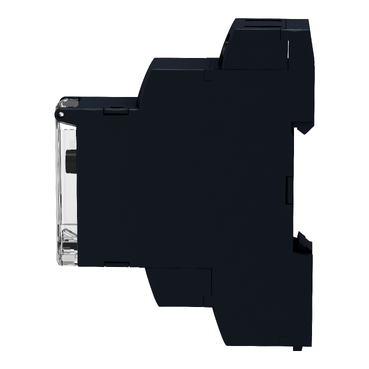

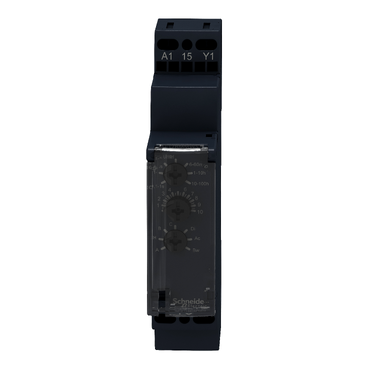

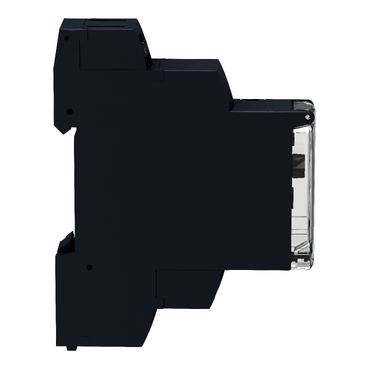

RE17RMMW
基本信息
型号: RE17RMMW
Zeitrelais 10 Funktionen, 0,1 s-100 h, Relais 1 W, 12-240VAC/DC
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Harmony Zeitrelais
- Produkt- oder Komponententyp：
- Modulares Zeitrelais
- Diskreter Ausgangstyp：
- Relais
- Breite：
- 17,5 mm
- Kurzbezeichnung des Geräts：
- RE17R
- Zeitverzögerungsfunktion：
- Einschaltverzögerung
- Einschaltverzögerung und Ausschaltverzögerung
- Intervall
- Zeitverzögerung bei fallender Flanke (OFF delay)
- Symmetrisches Blinken
- Zeitverzögerungsbereich：
- 1 - 10 h
- 0,1 - 1 s
- 6 - 60 s
- 10 - 100 h
- 6 - 60 min
- 1 - 10 s
- 1 - 10 min
- Nennausgangsstrom：
- 8 A
Zusatzmerkmale
- Art und Zusammensetzung der Kontakte：
- 1 Wechslerkontakt
- Kontaktmaterial：
- Cadmiumfrei
- Höhe：
- 90 mm
- Tiefe：
- 72 mm
- Betätigungsart：
- Wahlschalter Frontplatte
- [UH,nom] Bemessungsbetriebsspannung：
- 12 - 240 V AC/DC 50/60 Hz
- Spannungsbereich：
- 0,85 - 1,1 Us
- Netzfrequenz：
- 50 - 60 Hz +/-5 %
- Auslösung der Eingangsspannung：
- 5 V
- Anschlüsse - Klemmen：
- Schraubklemmen, 1 x 0,5 - 3,3 mm² (AWG 20 - AWG 12) starr ohne Kabelende
- Schraubklemmen, 2 x 0,5 - 2,5 mm² (AWG 20 - AWG 14) starr ohne Kabelende
- Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 24 - AWG 14) flexibel mit Kabelende
- Schraubklemmen, 2 x 0,2 - 1,5 mm² (AWG 24 - AWG 16) flexibel mit Kabelende
- [M] Anzugsdrehmoment：
- 0,6…1 Nm entspricht IEC 60947-1
- Gehäusematerial：
- Selbstlöschend
- Wiederholgenauigkeit：
- +/-0,5 % entspricht IEC 61812-1
- Temperaturabweichung：
- +/- 0,05 %/°C
- Spannungsdrift：
- +/-0,2 %/V
- Einstellgenauigkeit der Zeitverzögerung：
- +/- 10 % der Gesamtskala bei 25°C entspricht IEC 61812-1
- Breite des Steuersignalimpulses：
- 100 ms mit Last parallel geschaltet typisch
- 30 ms typisch
- Isolationswiderstand：
- 100 MOhm bei 500 V DC entspricht IEC 60664-1
- Rückstellzeit：
- 120 ms bei Abschaltung typisch
- Lastfaktor：
- 100 %
- Leistungsaufnahme in VA：
- 0…3 VA bei 240 V AC
- Leistungsaufnahme in W：
- 1,5 W bei 240 V DC
- Min. Schaltstrom：
- 10 mA bei 5 V DC
- Maximaler Schaltstrom：
- 8 A AC/DC
- Maximale Schaltspannung：
- 250 V AC
- Ausschaltvermögen：
- 2000 VA
- Betriebsfrequenz：
- 10 Hz
- Elektrische Lebensdauer：
- 100000 Zyklen (8 A bei 250 V AC maximal) für ohmsch Belastung
- Mechanische Lebensdauer：
- 10000000 Zyklen
- Spannungsfestigkeit：
- 2,5 kV 1 mA/1 Minute 50 Hz entspricht IEC 61812-1
- Bemessungsstoßspannungsfestigkeit [Uimp]：
- 5 kV während 1,2/50 µs
- Einschaltverzögerung：
- 100 ms
- Beschriftung：
- CE
- Kriechstrecke：
- 4 kV/3 entspricht IEC 60664-1
- Daten bezüglich Sicherheit und Zuverlässigkeit：
- MTTFd = 296,8 Jahre
- B10d = 270.000
- Einbauposition：
- Jede Position bezogen auf senkrechte Montageplatte
- Montagehalterung：
- 35 mm DIN-Schiene entspricht IEC 60715
- Lokale Signalisierung：
- LED-Anzeige für Dauersignal: Relais aktiv, keine Zeitsteuerung läuft
- LED-Anzeige für Blinkend: Zeitsteuerung läuft 80 % AN und 20 % AUS
- LED-Anzeige für Pulsierend: Relais abgeschaltet, kein Zeitfunktion aktiv (ausgenommen Di-D, Li-L) 5 % AN und 95 % AUS
- Funktion verfügbar：
- A- Power on-delay relay-1 Wechslerkontakt
- Ac- On-delay and off-delay relay w/ control signal-1 Wechslerkontakt
- At- Power on-delay relay w/ pause/summation (Y1)-1 Wechslerkontakt
- B- Single interval relay w/ control signal-1 Wechslerkontakt
- Bw- Double interval relay w/ control signal-1 Wechslerkontakt
- C- Off-delay relay w/ control signal-1 Wechslerkontakt
- D- Symmetrical flashing relay (starting pulse-off)-1 Wechslerkontakt
- Di- Symmetrical flashing relay (starting pulse-on)-1 Wechslerkontakt
- H- Interval relay-1 Wechslerkontakt
- Ht- Interval relay w/ pause/summation (Y1)-1 Wechslerkontakt
- Produktgewicht：
- 0,07 kg
- Steuerungstyp：
- Ohne Prüftaster
- Number of functions：
- 10
- Zeitverzögerungstyp：
- A, Ac, At, B, Bw, C, D, Di, H, Ht
- Funktionalität：
- Mehrfachfunktion
- Kompatibilitätscode：
- RE17
Montage
- Störfestigkeit gegen Unterbrechungen：
- 20 ms
- Normen：
- 2006/95/EC
- IEC 61000-6-3
- IEC 61812-1
- IEC 61000-6-2
- IEC 61000-6-1
- 2004/108/EC
- IEC 61000-6-4
- Produktzertifizierungen：
- CSA
- GL
- cULus
- Umgebungstemperatur bei Lagerung：
- -30…60 °C
- Umgebungstemperatur bei Betrieb：
- -20…60 °C
- Schutzart (IP)：
- IP20 (Klemmenleiste) entspricht IEC 60529
- IP40 (Gehäuse) entspricht IEC 60529
- IP50 (Frontplatte) entspricht IEC 60529
- Vibrationsfestigkeit：
- 20 m/s² (f= 10…150 Hz) entspricht IEC 60068-2-6
- Stoßfestigkeit：
- 15 gn für 11 ms entspricht IEC 60068-2-27
- Relative Feuchtigkeit：
- 93 % ohne Kondensation entspricht IEC 60068-2-30
- Elektromagnetische Verträglichkeit：
- Störfestigkeitsprüfung bei elektrostatischer Entladung: (in Kontakt), Level 3, 6 kV, entspricht IEC 61000-4-2
- Störfestigkeitsprüfung bei elektrostatischer Entladung: (in der Luft), Level 3, 8 kV, entspricht IEC 61000-4-2
- Suszeptibilität gegen elektromagnetische Felder: (80 MHz - 1 GHz), Level 3, 10 V/m, entspricht IEC 61000-4-3
- Elektrische Funkentstörfestigkeitsprüfung: (kapazitiver Verbindungsverschluss), Level 3, 1 kV, entspricht IEC 61000-4-4
- Elektrische Funkentstörfestigkeitsprüfung: (direkt), Level 3, 2 kV, entspricht IEC 61000-4-4
- 1,2/50 µs Schockwellen-Störfestigkeitsprüfung: (Differentialbetrieb), Level 3, 1 kV, entspricht IEC 61000-4-5
- 1,2/50 µs Schockwellen-Störfestigkeitsprüfung: (Gleichtakt), Level 3, 2 kV, entspricht IEC 61000-4-5
- Leitungsgebundene HF-Störungen: (0,15 - 80 MHz), Level 3, 10 V, entspricht IEC 61000-4-6
- Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen: (1 Zyklus), 0 %, entspricht IEC 61000-4-11
- Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen: (25/30 Zyklen), 70 %, entspricht IEC 61000-4-11
- Leitungsgebundene und abgestrahlte Emissionen: , Klasse B, entspricht EN 55022
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 2,700 cm
- VPE 1 Breite：
- 8,000 cm
- VPE 1 Länge：
- 9,500 cm
- VPE 1 Gewicht：
- 80,000 g
- VPE 2 Art：
- S02
- VPE 2 Menge：
- 40
- VPE 2 Höhe：
- 15,000 cm
- VPE 2 Breite：
- 30,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Gewicht：
- 3,735 kg
- VPE 3 Art：
- P06
- VPE 3 Menge：
- 640
- VPE 3 Höhe：
- 75,000 cm
- VPE 3 Breite：
- 60,000 cm
- VPE 3 Länge：
- 80,000 cm
- VPE 3 Gewicht：
- 70,000 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
