METSEPM5563UniversalmessgerätPM55632EthernetDIN

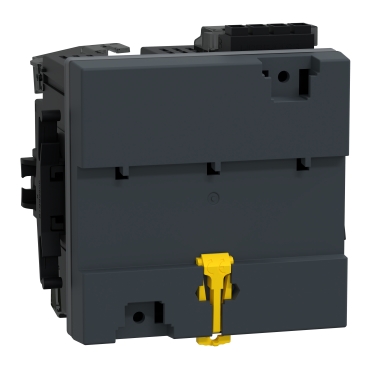

METSEPM5563
基本信息
型号: METSEPM5563
Universalmessgerät PM5563, 2 Ethernet, DIN Montage, bis 63. Harmonischen, 4 Digitaleingang und 2 -ausgang, Klasse 0,2s
- ·Leistungsfähige Universalmessgeräte
- ·Einfaches Energiemonitoring, kompatibel mit Gebäudemanagementsystemen
- ·Digitale Ein- und Ausgänge für Impulsüberwachung
- ·Modbus RS 485, TCP/ IP, Ethernet IP, BACnet Protokolle für vielfältige Anwendungen
- ·Identifizierung von Energieeinsparmöglichkeiten mit einer Genauigkeitsklasse 0,2s
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- PowerLogic
- Produktname：
- PowerLogic PM5000
- Kurzbezeichnung des Geräts：
- PM5563
- Produkt- oder Komponententyp：
- Leistungsmesser
Zusatzmerkmale
- Analyse der Netzqualität：
- bis zur 63. Oberschwingung
- Messgerätetyp：
- Gemessener Neutralleiterstrom
- Berechneter Erdschlussstrom
- Geräteanwendung：
- Stromüberwachung
- Erfassung von S0-Impulsen für Messungen von Wasser, Luft, Gas, Strom, Dampf
- Gateway
- Multitarif
- Messwerttyp：
- Strom
- Spannung
- Frequenz
- Leistungsfaktor
- Energie
- Wirk- und Blindleistung
- Versorgungsspannung：
- 100 - 300 V DC
- 90...528 V AC 45 - 65 Hz
- Netzwerkfrequenz：
- 60 Hz
- 50 Hz
- [In] Bemessungsstrom：
- 5 A
- 1 A
- Typ des Netzwerkes：
- 1P + N
- 3P
- 3P + N
- Max. Leistungsaufnahme in VA：
- 16 VA bei 480 V
- Durchlaufzeit：
- 35 ms 120 V AC typisch
- 129 ms 230 V AC typisch
- 50 ms 125 V DC typisch
- Displaytyp：
- Ohne Display
- Abtastrate：
- 128 Abtastungen/Zyklus
- Messstrom：
- 50…10000 mA
- Analoger Eingangstyp：
- Spannung (Impedanz 5 MOhm)
- Strom (Impedanz <= 0,3 mOhm)
- Messspannung：
- 20…400 V AC 45 - 65 Hz zwischen Phase und Neutral
- 20…828 V AC 45 - 65 Hz zwischen Phasen
- Frequenzmessbereich：
- 45…65 Hz
- Anzahl der Eingänge：
- 4 digital
- Messgenauigkeit：
- Scheinleistung +/- 0.5 %
- Frequenz +/- 0,05 %
- Wirkenergie +/- 0,2 %
- Blindenergie +/-1 %
- Wirkleistung +/- 0,2 %
- Spannung +/-0,1 %
- Leistungsfaktor +/- 0.005
- Strom +/- 0.15 %
- Blindleistung +/-1 %
- Genauigkeitsklasse：
- Klasse 0,2S Wirkenergie entspricht IEC 62053-22
- Anzahl der Ausgänge：
- 2 digital
- Angezeigte Informationen：
- Tarif (8)
- Kommunikationsprotokoll：
- Modbus RTU und ASCII bei 9,6, 19,2 und 38,4 kBaud gerade/ungerade oder keine - 2 Drähte, Isolierung 2500 V
- JBUS
- Modbus TCP/IP bei 10/100 Mbit/s, Isolierung 2500 V
- Ethernet Modbus TCP/IP daisy chain
- BACnet IP
- DNP3 über Ethernet
- Unterstützung von Kommunikationsanschlüssen：
- RS485
- Ethernet
- Kommunikations-Gateway：
- Ethernet/seriell
- Datenaufzeichnung：
- Wartungsprotokolle
- Ereignisaufzeichnung
- Alarmprotokolle
- Zeitstempelung
- Datenprotokolle
- Minimal-/Maximalwerte von Echtzeitwerten
- Speicherkapazität：
- 1,1 MB
- Webdienste：
- Alarmbenachrichtigung per E-Mail
- Diagnose über vordefinierte Webseiten
- Webserver
- Anzeige der Daten in Echtzeit
- Ethernet-Service：
- SNMP-Nachrichten
- SNTP-Client
- Anschlüsse - Klemmen：
- Spannungsschaltkreis: Schraubklemmenleiste4
- Steuerkreis: Schraubklemmenleiste2
- Stromwandler: Schraubklemmenleiste6
- RS485 Verbindung: Schraubklemmenleiste4
- Digitaleingang: Schraubklemmenleiste8
- Digitaler Ausgang: Schraubklemmenleiste4
- Ethernet-Netzwerk: RJ45 Stecker2
- Montagemodus：
- Aufsteckbar
- Montagehalterung：
- DIN-Schiene
- Normen：
- EN 50470-1
- IEC 60529
- IEC 62053-24
- UL 61010-1
- IEC 62053-22:2020
- IEC 61557-12:2015
- EN 50470-3
- ANSI C12.20
- IEC 62053-23:2020
- IEC 62052-11:2020
- IEC 62052-31:2015
- Produktzertifizierungen：
- CE entspricht IEC 61010-1
- CULus entspricht UL 61010-1
- BTL
- Breite：
- 96 mm
- Tiefe：
- 72 mm
- Höhe：
- 96 mm
- Produktgewicht：
- 450 g
Montage
- Elektromagnetische Verträglichkeit：
- Grenzwerte für Oberschwingungs-Stromemissionen Klasse A entspricht IEC 61000-3-2
- Leitungsgebundene HF-Störungen Level 3 entspricht IEC 61000-4-6
- Magnetfeld bei Netzfrequenz Stufe 4 entspricht IEC 61000-4-8
- Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht EN 55022
- Begrenzung von Spannungswechseln und -schwankungen sowie Niederspannungsschwankungen entspricht IEC 61000-3-3
- Elektrostatische Entladung - Teststufe: 8 kV Stufe 4 entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder entspricht IEC 61000-4-3
- Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
- Prüfung der Störfestigkeit gegen Überspannungen Stufe 4 entspricht IEC 61000-4-5
- Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11
- Schutzart (IP)：
- IP54 Anzeige: conforming to IEC 60529
- IP30 Rückseite: conforming to IEC 60529
- Relative Luftfeuchtigkeit：
- 5…95 % bei 50 °C nicht kondensierend
- Verschmutzungsgrad：
- 2
- Umgebungstemperatur bei Betrieb：
- -25…70 °C
- Umgebungstemperatur bei Lagerung：
- -40…85 °C
- Betriebshöhe：
- <= 3.000 m
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 9,1 cm
- VPE 1 Breite：
- 9,6 cm
- VPE 1 Länge：
- 9,6 cm
- VPE 1 Gewicht：
- 610,0 g
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
