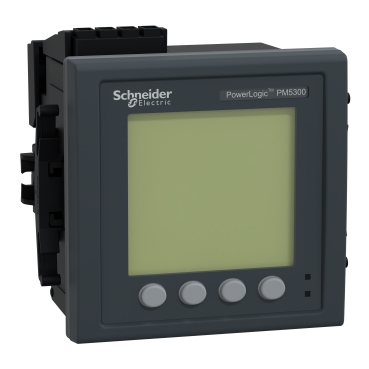

METSEPM5310
基本信息
型号: METSEPM5310
Universalmessgerät PM5310, Modbus RTU, bis zur 31. Harmonischen, 2 Digitaleingang und -ausgang, Genauigkeitsklasse 0,5s
- ·Leistungsfähige Universalmessgeräte
- ·Einfaches Energiemonitoring, kompatibel mit Gebäudemanagementsystemen
- ·Digitale Ein- und Ausgänge für Impulsüberwachung
- ·Modbus RS485 Kommunikationsanschluss für die Fernüberwachung
- ·Identifizierung von Energieeinsparmöglichkeiten mit einer Genauigkeitsklasse 0,5s
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- PowerLogic
- Produktname：
- PowerLogic PM5000
- Kurzbezeichnung des Geräts：
- PM5310
- Produkt- oder Komponententyp：
- Leistungsmesser
Zusatzmerkmale
- Analyse der Netzqualität：
- bis zur 31. Oberschwingung
- Geräteanwendung：
- Multitarif
- Stromüberwachung
- Messwerttyp：
- Strom
- Spannung
- Frequenz
- Leistungsfaktor
- Energie
- Wirk- und Blindleistung
- Versorgungsspannung：
- 90...450 V AC 45 - 65 Hz
- 100 - 300 V DC
- Netzwerkfrequenz：
- 50 Hz
- 60 Hz
- [In] Bemessungsstrom：
- 1 A
- 5 A
- Typ des Netzwerkes：
- 1P + N
- 3P
- 3P + N
- Max. Leistungsaufnahme in VA：
- 11 VA bei 415 V
- Durchlaufzeit：
- 80 ms 120 V AC typisch
- 100 ms 230 V AC typisch
- 100 ms 415 V AC typisch
- 50 ms 125 V DC typisch
- Displaytyp：
- Monochromes Grafik-LCD
- Displayauflösung：
- 128 x 128 Pixel
- Abtastrate：
- 64 Abtastungen/Zyklus
- Messstrom：
- 5…8500 mA
- Analoger Eingangstyp：
- Spannung (Impedanz 5 MOhm)
- Strom (Impedanz <= 0,3 mOhm)
- Messspannung：
- 35…760 V AC 45 - 65 Hz zwischen Phasen
- 20…440 V AC 45 - 65 Hz zwischen Phase und Neutral
- Frequenzmessbereich：
- 45…65 Hz
- Anzahl der Eingänge：
- 2 digital
- Messgenauigkeit：
- Wirkenergie +/- 0.5 %
- Blindenergie +/-2 %
- Wirkleistung +/- 0.5 %
- Scheinleistung +/- 0.5 %
- Frequenz +/- 0,05 %
- Leistungsfaktor +/- 0.5
- Strom +/- 0.5 %
- Spannung +/- 0.5 %
- Scheinenergie +/- 0,5 %
- Blindleistung +/-2 %
- Genauigkeitsklasse：
- Klasse 0,5S Wirkenergie entspricht IEC 62053-22
- Anzahl der Ausgänge：
- 2 digital
- Angezeigte Informationen：
- Tarif (4)
- Kommunikationsprotokoll：
- Modbus RTU und ASCII bei 9,6, 19,2 und 38,4 kBaud gerade/ungerade oder keine - 2 Drähte, Isolierung 2500 V
- JBUS
- Unterstützung von Kommunikationsanschlüssen：
- RS485
- Datenaufzeichnung：
- Ereignisaufzeichnung
- Minimal-/Maximalwerte von Echtzeitwerten
- Alarmprotokolle
- Datenprotokolle
- Zeitstempelung
- Wartungsprotokolle
- Speicherkapazität：
- 256 kB
- Anschlüsse - Klemmen：
- Spannungsschaltkreis: Schraubklemmenleiste4
- Steuerkreis: Schraubklemmenleiste2
- Stromwandler: Schraubklemmenleiste6
- Eingangs-/Ausgangskreis: Schraubklemmenleiste6
- Relaisausgang: Schraubklemmenleiste4
- Ethernet-Netzwerk: RJ45 Stecker
- Montagemodus：
- Unterputzmontage
- Montagehalterung：
- Rahmenbedingungen
- Normen：
- EN 50470-3
- IEC 62053-24
- IEC 60529
- EN 50470-1
- UL 61010-1
- IEC 62053-22:2020
- IEC 61557-12:2015
- IEC 62053-23:2020
- IEC 62052-11:2020
- IEC 62052-31:2015
- Produktzertifizierungen：
- CE entspricht IEC 61010-1
- CULus entspricht UL 61010-1
- Breite：
- 96 mm
- Tiefe：
- 72 mm
- Höhe：
- 96 mm
- Produktgewicht：
- 430 g
Montage
- Elektromagnetische Verträglichkeit：
- Leitungsgebundene und abgestrahlte Emissionen Klasse A entspricht EN 55011
- Grenzwerte für Oberschwingungs-Stromemissionen Klasse A entspricht IEC 61000-3-2
- Störfestigkeit gegenüber leitungsgebundenen Störungen - Teststufe: 150 kHz...80 MHz Level 3 entspricht IEC 61000-4-6
- Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen Stufe 4 entspricht IEC 61000-4-11
- Leitungsgebundene HF-Störungen Level 3 entspricht IEC 61000-4-6
- Magnetfeld bei Netzfrequenz Stufe 4 entspricht IEC 61000-4-8
- Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht EN 55022
- Begrenzung von Spannungswechseln und -schwankungen sowie Niederspannungsschwankungen entspricht IEC 61000-3-3
- Elektrostatische Entladung - Teststufe: 8 kV Stufe 4 entspricht IEC 61000-4-2
- Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder entspricht IEC 61000-4-3
- Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
- Prüfung der Störfestigkeit gegen Überspannungen Stufe 4 entspricht IEC 61000-4-5
- Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11
- Schutzart (IP)：
- IP54 Anzeige: conforming to IEC 60529
- IP30 Rückseite: conforming to IEC 60529
- Relative Luftfeuchtigkeit：
- 5…95 % bei 50 °C nicht kondensierend
- Verschmutzungsgrad：
- 2
- Umgebungstemperatur bei Betrieb：
- -25…70 °C Zähler
- -20…70 °C Anzeige
- -25…-20 °C (with reduced performance) Anzeige
- Umgebungstemperatur bei Lagerung：
- -40…85 °C
- Betriebshöhe：
- 2.000 m CAT III
- 3.000 m CAT II
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 11,0 cm
- VPE 1 Breite：
- 12,6 cm
- VPE 1 Länge：
- 12,6 cm
- VPE 1 Gewicht：
- 492,0 g
- VPE 2 Art：
- S03
- VPE 2 Menge：
- 12
- VPE 2 Höhe：
- 30,0 cm
- VPE 2 Breite：
- 30,0 cm
- VPE 2 Länge：
- 40,0 cm
- VPE 2 Gewicht：
- 6,4 kg
- VPE 3 Art：
- P12
- VPE 3 Menge：
- 288
- VPE 3 Höhe：
- 105,0 cm
- VPE 3 Breite：
- 80,0 cm
- VPE 3 Länge：
- 120,0 cm
- VPE 3 Gewicht：
- 156,0 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
