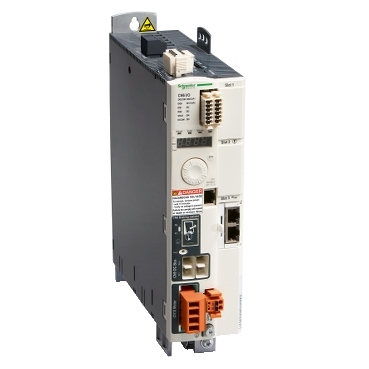

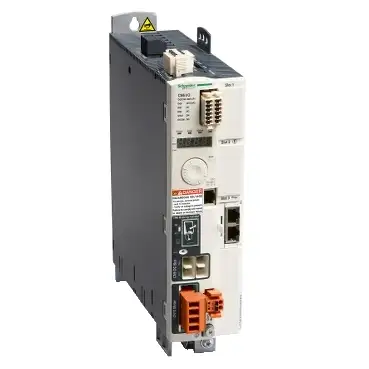

Schneider LXM32SD72N4

LXM32SD72N4 · Die Lexium 32-Reihe bietet Antriebs- und Motorkombinationen für die richtige Leistung, Performance und Funktionalität Servorstärker in Buchbauform mit Vielzahl von Funktionen für eine schnelle Installation und Wartung Ausführung mit Ansteuerung via Sercos III Versorgung aus 3phasigen Netzen mit Spannungen 200-240/380-480 VAC, Netzfilter integriert Nennleistung bis 7000 W - Ausgangs-Bemessungsstrom 24 A Umweltfreundlichkeit des Produkts Weitere Informationen

法国 施耐德 Schneider
基本信息

型号: LXM32SD72N4

暂无参考面价,可询价获取报价

Die Lexium 32-Reihe bietet Antriebs- und Motorkombinationen für die richtige Leistung, Performance und Funktionalität Servorstärker in Buchbauform mit Vielzahl von Funktionen für eine schnelle Installation und Wartung Ausführung mit Ansteuerung via Sercos III Versorgung aus 3phasigen Netzen mit Spannungen 200-240/380-480 VAC, Netzfilter integriert Nennleistung bis 7000 W - Ausgangs-Bemessungsstrom 24 A Umweltfreundlichkeit des Produkts Weitere Informationen
  • Die Lexium 32-Reihe bietet Antriebs- und Motorkombinationen für die richtige Leistung, Performance und Funktionalität
  • Servorstärker in Buchbauform mit Vielzahl von Funktionen für eine schnelle Installation und Wartung
  • Ausführung mit Ansteuerung via Sercos III
  • Versorgung aus 3phasigen Netzen mit Spannungen 200-240/380-480 VAC, Netzfilter integriert
  • Nennleistung bis 7000 W - Ausgangs-Bemessungsstrom 24 A
  • Umweltfreundlichkeit des Produkts Weitere Informationen
基本属性
净重:4.800 KG
长度:237 mm
宽度:108 mm
高度:270 mm
Hauptmerkmale
Baureihe:
Lexium 32
Kurzbezeichnung des Geräts:
LXM32S
Produkt- oder Komponententyp:
Motion Servoantrieb
Gehäusetyp:
Buch
Anzahl der Netzphasen:
3 Phasen
Nennhilfsspannung [UH,nom]:
  • 200 - 240 V -15 - +10 %
  • 380-480 V -15 - +10 %
Versorgungsspannungsgrenzen:
  • 170…264 V
  • 323…528 V
Netzfrequenz:
50/60 Hz - 5 - 5 %
Netzwerkfrequenz:
47,5 - 63 Hz
EMV-Filter:
Integriert
Ausgangs Bemessungsstrom:
24 A bei 8 kHz
Ausgangsstrom 3s Spitze:
  • 72 A bei 208 V für 5 s
  • 72 A bei 480 V für 5 s
maximale Dauerleistung:
  • 6500 W bei 208 V
  • 13000 W bei 400 V
  • 13000 W bei 480 V
Nennleistung:
  • 5 kW bei 208 V 8 kHz
  • 7 kW bei 400 V 8 kHz
  • 7 kW bei 480 V 8 kHz
Netzstrom:
  • 21,1 A, THDI of 34 % bei 208 V, mit externer Netzdrossel von 1 mH
  • 22,5 A, THDI of 45 % bei 400 V, mit externer Netzdrossel von 1 mH
  • 19,5 A, THDI of 55 % bei 480 V, mit externer Netzdrossel von 1 mH
  • 21,9 A, THDI of 106 % bei 208 V, ohne externe Netzdrossel
  • 17,3 A, THDI of 126 % bei 400 V, ohne externe Netzdrossel
  • 14,6 A, THDI of 129 % bei 480 V, ohne externe Netzdrossel
Zusatzmerkmale
Schaltfrequenz:
8 kHz
浪涌类别:
III
Max. Leckstrom:
30 mA
Ausgangsspannung:
<= Versorgungsspannung
galvanische Trennung:
Zwischen Leistungs- und Steuerungsteil
Kabeltyp:
Einsträngiges IEC Kabel (Temperatur: 50 °C) Kupfer 90 °C XLPE/EPR
elektrische Verbindung:
Terminal, Klemmkapazität: 3 mm², AWG 12 (CN8)
Anzugsdrehmoment:
CN8: 0,5 Nm
Anzahl digitale Eingänge:
2 Erfassen diskrete Eingänge
Digitaler Eingang:
Erfassen (CAP Klemmen)
Abtastdauer:
0,25 ms
Eingangsspannung der Digitaleingänge:
24 V DC für Erfassen
digitaler Logikeingang:
Positiv (Komplement von STO_A, Komplement von STO_B) bei Status 0: < 5 V bei Status 1: > 15 V entspricht EN/IEC 61131-2 Typ 1
Reaktionszeit:
<= 5 ms Komplement von STO_A, Komplement von STO_B
Diskrete Ausgangsnummer:
3
Digitaler Ausgang:
Logik Ausgänge (DO)24 V DC
diskrete Ausgangsspannung:
<= 30 V DC
digitaler Logikausgang:
Positiv oder negativ (DO) entspricht EN/IEC 61131-2
Prelldauer:
<= 1 ms für Komplement von STO_A, Komplement von STO_B
Bremsstrom:
50 mA
Reaktionszeit am Ausgang:
250 µs (DO) für Digitalausgänge Ausgänge
Sicherheitsfunktion:
STO (Sicher abgeschaltetes Moment (Safe Torque Off), integriert
Sicherheitsniveau:
SIL 3 entspricht EN/IEC 61508
Kommunikationsschnittstelle:
  • Modbus, integriert
  • SERCOS III, integriert
Steckertyp:
RJ45 (CN7 gekennzeichnet) für Modbus
Inbetriebnahme:
2-Draht RS485 Multidrop für Modbus
变速箱速度:
9600, 19200, 38400 bps für eine Bus-Länge von 40 m für Modbus
Anzahl der Adressen:
1…247 für Modbus
LED-Statusanzeige:
1 LED (rot) Spannungsversorgung des Servoverstärkers
Statusmeldungen:
Fehleranzeige 7 Segmente
Beschriftung:
CE
Betriebsposition:
Senkrecht +/- 10 Grad
Produktkompatibilität:
Servomotor BMH (140 mm, 2 Motor-Stacks)
Breite:
108 mm
Höhe:
270 mm
Tiefe:
237 mm
Produktgewicht:
4,8 kg
Montage
Elektromagnetische Verträglichkeit:
Leitungsgebundene elektromagnetische Verträglichkeit entspricht EN 55011 Klasse A Gruppe 1
Normen:
EN/IEC 61800-3
Produktzertifizierungen:
CSA
Schutzart (IP):
IP20 conforming to EN/IEC 60529
Vibrationsfestigkeit:
1 gn (f= 13…150 Hz) entspricht EN/IEC 60068-2-6
Stoßfestigkeit:
15 gn für 11 ms entspricht EN/IEC 60028-2-27
Verschmutzungsgrad:
2 entspricht EN/IEC 61800-5-1
Umgebungseigenschaften:
Klasse 3C1 entspricht IEC 60721-3-3
relative Feuchte:
Klasse 3K3 (5 bis 85 %) Betauung nicht zulässig entspricht IEC 60721-3-3
Umgebungstemperatur bei Betrieb:
0…50 °C entspricht UL
Umgebungstemperatur bei Lagerung:
-25…70 °C
Kühlungstyp:
Integrierter Lüfter
Betriebshöhe:
<= 1.000 m ohne Leistungsminderung
Verpackungseinheiten
VPE 1 Art:
PCE
VPE 1 Menge:
1
VPE 1 Höhe:
14,1 cm
VPE 1 Breite:
27,6 cm
VPE 1 Länge:
32,5 cm
VPE 1 Gewicht:
5,634 kg
VPE 2 Art:
S03
VPE 2 Menge:
2
VPE 2 Höhe:
30 cm
VPE 2 Breite:
30 cm
VPE 2 Länge:
40 cm
VPE 2 Gewicht:
12,012 kg
VPE 3 Art:
P06
VPE 3 Menge:
16
VPE 3 Höhe:
80 cm
VPE 3 Breite:
80 cm
VPE 3 Länge:
60 cm
VPE 3 Gewicht:
104,348 kg
Vertragliche Gewährleistung
Gewährleistung:
18 months
