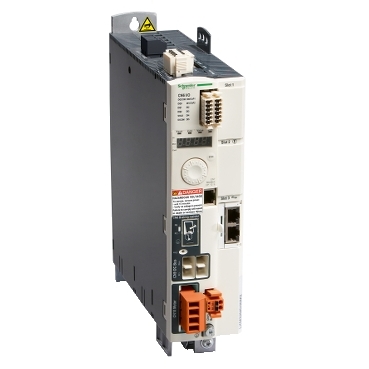

LXM32MD72N4
基本信息
型号: LXM32MD72N4
Die Lexium 32-Reihe bietet Antriebs- und Motorkombinationen für die richtige Leistung, Performance und Funktionalität
Servorstärker in Buchbauform mit Vielzahl von Funktionen für eine schnelle Installation und Wartung
Ausführung Modular zur Ausstattung mit applikationsabhängigen Erweiterungsmdoulen
Versorgung aus 3phasigen Netzen mit Spannungen 200-240/380-480 VAC, Netzfilter integriert
Nennleistung bis 7000 W - Ausgangs-Bemessungsstrom 24 A
Umweltfreundlichkeit des Produkts Weitere Informationen
- ·Die Lexium 32-Reihe bietet Antriebs- und Motorkombinationen für die richtige Leistung, Performance und Funktionalität
- ·Servorstärker in Buchbauform mit Vielzahl von Funktionen für eine schnelle Installation und Wartung
- ·Ausführung Modular zur Ausstattung mit applikationsabhängigen Erweiterungsmdoulen
- ·Versorgung aus 3phasigen Netzen mit Spannungen 200-240/380-480 VAC, Netzfilter integriert
- ·Nennleistung bis 7000 W - Ausgangs-Bemessungsstrom 24 A
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Lexium 32
- Kurzbezeichnung des Geräts：
- LXM32M
- Produkt- oder Komponententyp：
- Motion Servoantrieb
- Gehäusetyp：
- Buch
- Anzahl der Netzphasen：
- 3 Phasen
- Nennhilfsspannung [UH,nom]：
- 200 - 240 V -15 - +10 %
- 380-480 V -15 - +10 %
- Versorgungsspannungsgrenzen：
- 170…264 V
- 323…528 V
- Netzfrequenz：
- 50/60 Hz - 5 - 5 %
- Netzwerkfrequenz：
- 47,5 - 63 Hz
- EMV-Filter：
- Integriert
- Ausgangs Bemessungsstrom：
- 24 A bei 8 kHz
- Ausgangsstrom 3s Spitze：
- 72 A bei 208 V für 5 s
- 72 A bei 480 V für 5 s
- maximale Dauerleistung：
- 6500 W bei 208 V
- 13000 W bei 400 V
- 13000 W bei 480 V
- Nennleistung：
- 5 kW bei 208 V 8 kHz
- 7 kW bei 400 V
- 7 kW bei 480 V 8 kHz
- Netzstrom：
- 21,1 A, THDI of 34 % bei 208 V, mit externer Netzdrossel von 1 mH
- 22,5 A, THDI of 45 % bei 400 V, mit externer Netzdrossel von 1 mH
- 19,5 A, THDI of 55 % bei 480 V, mit externer Netzdrossel von 1 mH
- 21,9 A, THDI of 106 % bei 208 V, ohne externe Netzdrossel
- 17,3 A, THDI of 126 % bei 400 V, ohne externe Netzdrossel
- 14,6 A, THDI of 129 % bei 480 V, ohne externe Netzdrossel
Zusatzmerkmale
- Schaltfrequenz：
- 8 kHz
- 浪涌类别：
- III
- Max. Leckstrom：
- 30 mA
- Ausgangsspannung：
- <= Versorgungsspannung
- galvanische Trennung：
- Zwischen Leistungs- und Steuerungsteil
- Kabeltyp：
- Einsträngiges IEC Kabel (Temperatur: 50 °C) Kupfer 90 °C XLPE/EPR
- elektrische Verbindung：
- Terminal, Klemmkapazität: 3 mm², AWG 12 (CN8)
- Anzugsdrehmoment：
- CN8: 0,5 Nm
- Anzahl digitale Eingänge：
- 2 Erfassen diskrete Eingänge
- Digitaler Eingang：
- Erfassen (CAP Klemmen)
- Abtastdauer：
- 0,25 ms
- Eingangsspannung der Digitaleingänge：
- 24 V DC für Erfassen
- digitaler Logikeingang：
- Positiv (Komplement von STO_A, Komplement von STO_B) bei Status 0: < 5 V bei Status 1: > 15 V entspricht EN/IEC 61131-2 Typ 1
- Reaktionszeit：
- <= 5 ms Komplement von STO_A, Komplement von STO_B
- Diskrete Ausgangsnummer：
- 3
- Digitaler Ausgang：
- Logik Ausgänge (DO)24 V DC
- diskrete Ausgangsspannung：
- <= 30 V DC
- digitaler Logikausgang：
- Positiv oder negativ (DO) entspricht EN/IEC 61131-2
- Prelldauer：
- <= 1 ms für Komplement von STO_A, Komplement von STO_B
- Bremsstrom：
- 50 mA
- Reaktionszeit am Ausgang：
- 250 µs (DO) für Digitalausgänge Ausgänge
- Art des Steuersignals：
- PTO-Ausgang RS422 <500 kHz <100 m
- Schutzfunktionen：
- Gegen Verpolung: Eingangssignal
- Sicherheitsfunktion：
- STO (Sicher abgeschaltetes Moment (Safe Torque Off), integriert
- Sicherheitsniveau：
- SIL 3 entspricht EN/IEC 61508
- Kommunikationsschnittstelle：
- Modbus, integriert
- Profinet, mit separater Kommunikationskarte
- Steckertyp：
- RJ45 (CN7 gekennzeichnet) für Modbus
- Inbetriebnahme：
- 2-Draht RS485 Multidrop für Modbus
- 变速箱速度：
- 9600, 19200, 38400 bps für eine Bus-Länge von 40 m für Modbus
- Anzahl der Adressen：
- 1…247 für Modbus
- LED-Statusanzeige：
- 1 LED (rot) Spannungsversorgung des Servoverstärkers
- Statusmeldungen：
- Fehleranzeige 7 Segmente
- Beschriftung：
- CE
- Betriebsposition：
- Senkrecht +/- 10 Grad
- Produktkompatibilität：
- Servomotor BMH (140 mm, 2 Motor-Stacks)
- Breite：
- 108 mm
- Höhe：
- 270 mm
- Tiefe：
- 237 mm
- Produktgewicht：
- 4,8 kg
Montage
- Elektromagnetische Verträglichkeit：
- Leitungsgebundene elektromagnetische Verträglichkeit, Klasse A, Gruppe 1 entspricht EN 55011
- Normen：
- EN/IEC 61800-3
- Produktzertifizierungen：
- CSA
- Schutzart (IP)：
- IP20 conforming to EN/IEC 60529
- Vibrationsfestigkeit：
- 1 gn (f= 13…150 Hz) entspricht EN/IEC 60068-2-6
- Stoßfestigkeit：
- 15 gn für 11 ms entspricht EN/IEC 60028-2-27
- Verschmutzungsgrad：
- 2 entspricht EN/IEC 61800-5-1
- Umgebungseigenschaften：
- Klasse 3C1 entspricht IEC 60721-3-3
- relative Feuchte：
- Klasse 3K3 (5 bis 85 %) Betauung nicht zulässig entspricht IEC 60721-3-3
- Umgebungstemperatur bei Betrieb：
- 0…50 °C entspricht UL
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Kühlungstyp：
- Integrierter Lüfter
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 14,2 cm
- VPE 1 Breite：
- 27,6 cm
- VPE 1 Länge：
- 32,5 cm
- VPE 1 Gewicht：
- 5,506 kg
- VPE 2 Art：
- S03
- VPE 2 Menge：
- 2
- VPE 2 Höhe：
- 30 cm
- VPE 2 Breite：
- 30 cm
- VPE 2 Länge：
- 40 cm
- VPE 2 Gewicht：
- 11,869 kg
- VPE 3 Art：
- P06
- VPE 3 Menge：
- 16
- VPE 3 Höhe：
- 80 cm
- VPE 3 Breite：
- 80 cm
- VPE 3 Länge：
- 60 cm
- VPE 3 Gewicht：
- 102,3 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
