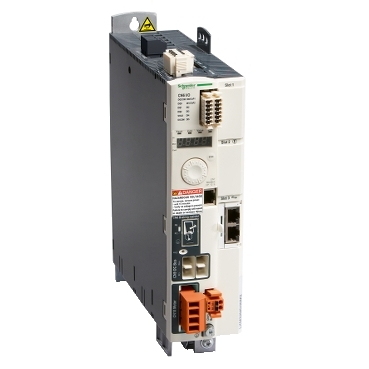

LXM32MD30N4MotionServoverstärkerLexium32Modular
LXM32MD30N4
基本信息
型号: LXM32MD30N4
Motion Servoverstärker, Lexium 32 Modular, 208/400V 3phasig, 10A, 30Apk, 3kW, erweiterbar
- ·Die Lexium 32-Reihe bietet Antriebs- und Motorkombinationen für die richtige Leistung, Performance und Funktionalität
- ·Servorstärker in Buchbauform mit Vielzahl von Funktionen für eine schnelle Installation und Wartung
- ·Ausführung Modular zur Ausstattung mit applikationsabhängigen Erweiterungsmdoulen
- ·Versorgung aus 3phasigen Netzen mit Spannungen 200-240/380-480 VAC, Netzfilter integriert
- ·Nennleistung bis 3000 W - Ausgangs-Bemessungsstrom 10 A
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Lexium 32
- Kurzbezeichnung des Geräts：
- LXM32M
- Produkt- oder Komponententyp：
- Motion Servoantrieb
- Gehäusetyp：
- Buch
- Anzahl der Netzphasen：
- 3 Phasen
- Nennhilfsspannung [UH,nom]：
- 200 - 240 V -15 - +10 %
- 380-480 V -15 - +10 %
- Versorgungsspannungsgrenzen：
- 170…264 V
- 323…528 V
- Netzfrequenz：
- 50/60 Hz - 5 - 5 %
- Netzwerkfrequenz：
- 47,5 - 63 Hz
- EMV-Filter：
- Integriert
- Ausgangs Bemessungsstrom：
- 10 A bei 8 kHz
- Ausgangsstrom 3s Spitze：
- 30 A bei 208 V für 5 s
- 30 A bei 480 V für 5 s
- maximale Dauerleistung：
- 2800 W bei 208 V
- 5600 W bei 400 V
- 5600 W bei 480 V
- Nennleistung：
- 2 kW bei 208 V 8 kHz
- 3 kW bei 400 V 8 kHz
- 3 kW bei 480 V 8 kHz
- Netzstrom：
- 9,2 A, THDI of 59 % bei 208 V, mit externer Netzdrossel von 1 mH
- 11,1 A, THDI of 77 % bei 400 V, mit externer Netzdrossel von 1 mH
- 9,6 A, THDI of 85 % bei 480 V, mit externer Netzdrossel von 1 mH
- 9,8 A, THDI of 128 % bei 208 V, ohne externe Netzdrossel
- 8,3 A, THDI of 148 % bei 400 V, ohne externe Netzdrossel
- 7 A, THDI of 152 % bei 480 V, ohne externe Netzdrossel
Zusatzmerkmale
- Schaltfrequenz：
- 8 kHz
- 浪涌类别：
- III
- Max. Leckstrom：
- 30 mA
- Ausgangsspannung：
- <= Versorgungsspannung
- galvanische Trennung：
- Zwischen Leistungs- und Steuerungsteil
- Kabeltyp：
- Einsträngiges IEC Kabel (Temperatur: 50 °C) Kupfer 90 °C XLPE/EPR
- elektrische Verbindung：
- Terminal, Klemmkapazität: 3 mm², AWG 12 (CN8)
- Terminal, Klemmkapazität: 5 mm², AWG 10 (CN1)
- Terminal, Klemmkapazität: 5 mm², AWG 10 (CN10)
- Anzugsdrehmoment：
- CN8: 0,5 Nm
- CN1: 0,7 Nm
- CN10: 0,7 Nm
- Anzahl digitale Eingänge：
- 2 Erfassen diskrete Eingänge
- 2 Sicherheit diskrete Eingänge
- 4 Logik diskrete Eingänge
- Digitaler Eingang：
- Erfassen (CAP Klemmen)
- Logik (DI Klemmen)
- Sicherheit (Komplement von STO_A, Komplement von STO_B Klemmen)
- Abtastdauer：
- DI: 0,25 ms Digitaleingänge
- 0,25 ms
- Eingangsspannung der Digitaleingänge：
- 24 V DC für Erfassen
- 24 V DC für Logik
- 24 V DC für Sicherheit
- digitaler Logikeingang：
- Positiv (Komplement von STO_A, Komplement von STO_B) bei Status 0: < 5 V bei Status 1: > 15 V entspricht EN/IEC 61131-2 Typ 1
- Positiv (DI) bei Status 0: > 19 V bei Status 1: < 9 V entspricht EN/IEC 61131-2 Typ 1
- Positiv oder negativ (DI) bei Status 0: < 5 V bei Status 1: > 15 V entspricht EN/IEC 61131-2 Typ 1
- Reaktionszeit：
- <= 5 ms Komplement von STO_A, Komplement von STO_B
- Diskrete Ausgangsnummer：
- 3
- Digitaler Ausgang：
- Logik Ausgänge (DO)24 V DC
- diskrete Ausgangsspannung：
- <= 30 V DC
- digitaler Logikausgang：
- Positiv oder negativ (DO) entspricht EN/IEC 61131-2
- Prelldauer：
- <= 1 ms für Komplement von STO_A, Komplement von STO_B
- 2 µs für CAP
- 0,25 µs - 1,5 ms für DI
- Bremsstrom：
- 50 mA
- Reaktionszeit am Ausgang：
- 250 µs (DO) für Digitalausgänge Ausgänge
- Art des Steuersignals：
- Rückführsignal vom Servomotor-Encoder
- PTO-Ausgang RS422 <500 kHz <100 m
- Puls/Richtung (P/D), A/B, CW/CCW 5 V, 24 V-Schnittstelle (Open Collector) <10 kHz <1 m
- Puls/Richtung (P/D), A/B, CW/CCW 5 V, 24 V-Schnittstelle (Push-Pull) <200 kHz <10 m
- Puls/Richtung (P/D), A/B, CW/CCW RS422 <1000 kHz <100 m
- Schutzfunktionen：
- Gegen Verpolung: Eingangssignal
- Gegen Kurzschlüsse: Ausgangssignale
- Sicherheitsfunktion：
- STO (Sicher abgeschaltetes Moment (Safe Torque Off), integriert
- SS1 (Sicheres Stillsetzen 1 (safe stop 1)), mit separater eSM-Sicherheitskarte
- SS2 (Sicheres Stillsetzen 2 (safe stop 2)), mit separater eSM-Sicherheitskarte
- SLS (Sicher begrenzte Geschwindigkeit (Safely Limited Speed)), mit separater eSM-Sicherheitskarte
- SOS (Sicherer Betriebshalt (Safe Operating Stop)), mit separater eSM-Sicherheitskarte
- Sicherheitsniveau：
- SIL 3 entspricht EN/IEC 61508
- PL = e entspricht ISO 13849-1
- Kommunikationsschnittstelle：
- Modbus, integriert
- CANopen, mit separater Kommunikationskarte
- CANmotion, mit separater Kommunikationskarte
- Ethernet/IP, mit separater Kommunikationskarte
- EtherCAT, mit separater Kommunikationskarte
- Profibus, mit separater Kommunikationskarte
- DeviceNet, mit separater Kommunikationskarte
- E/A, mit separater Kommunikationskarte
- Profinet, mit separater Kommunikationskarte
- Steckertyp：
- RJ45 (CN7 gekennzeichnet) für Modbus
- Inbetriebnahme：
- 2-Draht RS485 Multidrop für Modbus
- 变速箱速度：
- 9600, 19200, 38400 bps für eine Bus-Länge von 40 m für Modbus
- Anzahl der Adressen：
- 1…247 für Modbus
- LED-Statusanzeige：
- 1 LED (rot) Spannungsversorgung des Servoverstärkers
- Statusmeldungen：
- Fehleranzeige 7 Segmente
- Beschriftung：
- CE
- Betriebsposition：
- Senkrecht +/- 10 Grad
- Produktkompatibilität：
- Servomotor BMH (100 mm, 3 Motor-Stacks)
- Servomotor BMH (140 mm, 3 Motor-Stacks)
- Servomotor BMH (190 mm, 1 Motor-Stacks)
- Servomotor BMH (190 mm, 2 Motor-Stacks)
- Servomotor BMH (190 mm, 3 Motor-Stacks)
- Servomotor BMH (205 mm, 3 Motor-Stacks)
- Servomotor BSH (140 mm, 2 Motor-Stacks)
- Servomotor BSH (140 mm, 3 Motor-Stacks)
- Servomotor BSH (140 mm, 4 Motor-Stacks)
- Breite：
- 68 mm
- Höhe：
- 270 mm
- Tiefe：
- 237 mm
- Produktgewicht：
- 2,7 kg
Montage
- Elektromagnetische Verträglichkeit：
- Leitungsgebundene elektromagnetische Verträglichkeit, Klasse A, Gruppe 1 entspricht EN 55011
- Leitungsgebundene elektromagnetische Verträglichkeit, Klasse A Gruppe 2 entspricht EN 55011
- Leitungsgebundene elektromagnetische Verträglichkeit, Umwelt 2 Klasse C3 entspricht EN/IEC 61800-3
- Leitungsgebundene elektromagnetische Verträglichkeit, Kategorie C2 entspricht EN/IEC 61800-3
- Leitungsgebundene elektromagnetische Verträglichkeit, Umgebungen 1 und 2 entspricht EN/IEC 61800-3
- Störfestigkeitsprüfung bei elektrostatischer Entladung, Level 3 entspricht EN/IEC 61000-4-2
- Suszeptibilität gegen elektromagnetische Felder, Level 3 entspricht EN/IEC 61000-4-3
- 1,2/50 µs Schockwellen-Störfestigkeitsprüfung, Level 3 entspricht EN/IEC 61000-4-5
- Elektrische Funkentstörfestigkeitsprüfung, Stufe 4 entspricht EN/IEC 61000-4-4
- Abgestrahlte Störungen, Klasse A Gruppe 2 entspricht EN 55011
- Abgestrahlte Störungen, Kategorie C3 entspricht EN/IEC 61800-3
- Normen：
- EN/IEC 61800-5-1
- EN/IEC 61800-3
- Produktzertifizierungen：
- UL
- TÜV
- CSA
- Schutzart (IP)：
- IP20 conforming to EN/IEC 60529
- IP20 conforming to EN/IEC 61800-5-1
- Vibrationsfestigkeit：
- 1 gn (f= 13…150 Hz) entspricht EN/IEC 60068-2-6
- 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht EN/IEC 60068-2-6
- Stoßfestigkeit：
- 15 gn für 11 ms entspricht EN/IEC 60028-2-27
- Verschmutzungsgrad：
- 2 entspricht EN/IEC 61800-5-1
- Umgebungseigenschaften：
- Klasse 3C1 entspricht IEC 60721-3-3
- relative Feuchte：
- Klasse 3K3 (5 bis 85 %) Betauung nicht zulässig entspricht IEC 60721-3-3
- Umgebungstemperatur bei Betrieb：
- 0…50 °C entspricht UL
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Kühlungstyp：
- Integrierter Lüfter
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- > 1000 - 3000 m mit Zuständen
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 10,5 cm
- VPE 1 Breite：
- 27,5 cm
- VPE 1 Länge：
- 33 cm
- VPE 1 Gewicht：
- 3,217 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
