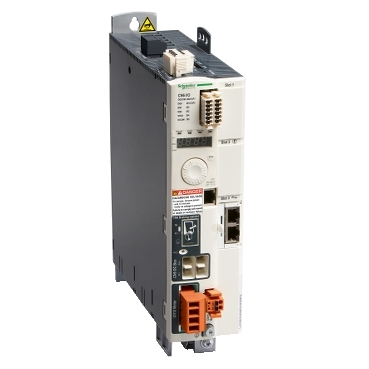

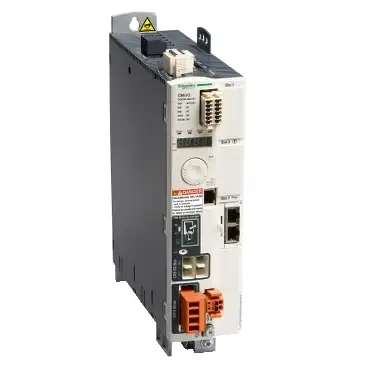

LXM32MD30M2
基本信息
型号: LXM32MD30M2
Die Lexium 32-Reihe bietet Antriebs- und Motorkombinationen für die richtige Leistung, Performance und Funktionalität
Servorstärker in Buchbauform mit Vielzahl von Funktionen für eine schnelle Installation und Wartung
Ausführung Modular zur Ausstattung mit applikationsabhängigen Erweiterungsmdoulen
Versorgung aus 1phasigen Netzen mit Spannungen 100-120/200-240 VAC, Netzfilter integriert
Nennleistung bis 1600 W - Ausgangs-Bemessungsstrom 10 A
Umweltfreundlichkeit des Produkts Weitere Informationen
- ·Die Lexium 32-Reihe bietet Antriebs- und Motorkombinationen für die richtige Leistung, Performance und Funktionalität
- ·Servorstärker in Buchbauform mit Vielzahl von Funktionen für eine schnelle Installation und Wartung
- ·Ausführung Modular zur Ausstattung mit applikationsabhängigen Erweiterungsmdoulen
- ·Versorgung aus 1phasigen Netzen mit Spannungen 100-120/200-240 VAC, Netzfilter integriert
- ·Nennleistung bis 1600 W - Ausgangs-Bemessungsstrom 10 A
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Lexium 32
- Kurzbezeichnung des Geräts：
- LXM32M
- Produkt- oder Komponententyp：
- Motion Servoantrieb
- Gehäusetyp：
- Buch
- Anzahl der Netzphasen：
- Einzelphase
- Nennhilfsspannung [UH,nom]：
- 100-120 V -15 - +10 %
- 200 - 240 V -15 - +10 %
- Versorgungsspannungsgrenzen：
- 85…132 V
- 170…264 V
- Netzfrequenz：
- 50/60 Hz - 5 - 5 %
- Netzwerkfrequenz：
- 47,5 - 63 Hz
- EMV-Filter：
- Integriert
- Ausgangs Bemessungsstrom：
- 10 A bei 8 kHz
- Ausgangsstrom 3s Spitze：
- 15 A bei 115 V für 5 s
- 30 A bei 230 V für 5 s
- maximale Dauerleistung：
- 800 W bei 115 V
- 2200 W bei 230 V
- Nennleistung：
- 0,8 kW bei 115 V 8 kHz
- 1,6 kW bei 230 V 8 kHz
- Netzstrom：
- 9,9 A, THDI of 72 % bei 115 V, mit externer Netzdrossel von 2 mH
- 14,1 A, THDI of 86 % bei 230 V, mit externer Netzdrossel von 2 mH
- 12,9 A, THDI of 135 % bei 115 V, ohne externe Netzdrossel
- 12,7 A, THDI of 135 % bei 230 V, ohne externe Netzdrossel
Zusatzmerkmale
- Schaltfrequenz：
- 8 kHz
- 浪涌类别：
- III
- Max. Leckstrom：
- 30 mA
- Ausgangsspannung：
- <= Versorgungsspannung
- galvanische Trennung：
- Zwischen Leistungs- und Steuerungsteil
- Kabeltyp：
- Einsträngiges IEC Kabel (Temperatur: 50 °C) Kupfer 90 °C XLPE/EPR
- elektrische Verbindung：
- Terminal, Klemmkapazität: 3 mm², AWG 12 (CN8)
- Terminal, Klemmkapazität: 5 mm², AWG 10 (CN1)
- Terminal, Klemmkapazität: 5 mm², AWG 10 (CN10)
- Anzugsdrehmoment：
- CN8: 0,5 Nm
- CN1: 0,7 Nm
- CN10: 0,7 Nm
- Anzahl digitale Eingänge：
- 2 Erfassen diskrete Eingänge
- 2 Sicherheit diskrete Eingänge
- 4 Logik diskrete Eingänge
- Digitaler Eingang：
- Erfassen (CAP Klemmen)
- Logik (DI Klemmen)
- Sicherheit (Komplement von STO_A, Komplement von STO_B Klemmen)
- Abtastdauer：
- DI: 0,25 ms Digitaleingänge
- 0,25 ms
- Eingangsspannung der Digitaleingänge：
- 24 V DC für Erfassen
- 24 V DC für Logik
- 24 V DC für Sicherheit
- digitaler Logikeingang：
- Positiv (Komplement von STO_A, Komplement von STO_B) bei Status 0: < 5 V bei Status 1: > 15 V entspricht EN/IEC 61131-2 Typ 1
- Positiv (DI) bei Status 0: > 19 V bei Status 1: < 9 V entspricht EN/IEC 61131-2 Typ 1
- Positiv oder negativ (DI) bei Status 0: < 5 V bei Status 1: > 15 V entspricht EN/IEC 61131-2 Typ 1
- Reaktionszeit：
- <= 5 ms Komplement von STO_A, Komplement von STO_B
- Diskrete Ausgangsnummer：
- 3
- Digitaler Ausgang：
- Logik Ausgänge (DO)24 V DC
- diskrete Ausgangsspannung：
- <= 30 V DC
- digitaler Logikausgang：
- Positiv oder negativ (DO) entspricht EN/IEC 61131-2
- Prelldauer：
- <= 1 ms für Komplement von STO_A, Komplement von STO_B
- 2 µs für CAP
- 0,25 µs - 1,5 ms für DI
- Bremsstrom：
- 50 mA
- Reaktionszeit am Ausgang：
- 250 µs (DO) für Digitalausgänge Ausgänge
- Art des Steuersignals：
- Rückführsignal vom Servomotor-Encoder
- PTO-Ausgang RS422 <500 kHz <100 m
- Puls/Richtung (P/D), A/B, CW/CCW 5 V, 24 V-Schnittstelle (Open Collector) <10 kHz <1 m
- Puls/Richtung (P/D), A/B, CW/CCW 5 V, 24 V-Schnittstelle (Push-Pull) <200 kHz <10 m
- Puls/Richtung (P/D), A/B, CW/CCW RS422 <1000 kHz <100 m
- Schutzfunktionen：
- Gegen Verpolung: Eingangssignal
- Gegen Kurzschlüsse: Ausgangssignale
- Sicherheitsfunktion：
- STO (Sicher abgeschaltetes Moment (Safe Torque Off), integriert
- SS1 (Sicheres Stillsetzen 1 (safe stop 1)), mit separater eSM-Sicherheitskarte
- SS2 (Sicheres Stillsetzen 2 (safe stop 2)), mit separater eSM-Sicherheitskarte
- SLS (Sicher begrenzte Geschwindigkeit (Safely Limited Speed)), mit separater eSM-Sicherheitskarte
- SOS (Sicherer Betriebshalt (Safe Operating Stop)), mit separater eSM-Sicherheitskarte
- Sicherheitsniveau：
- SIL 3 entspricht EN/IEC 61508
- PL = e entspricht ISO 13849-1
- Kommunikationsschnittstelle：
- Modbus, integriert
- CANopen, mit separater Kommunikationskarte
- CANmotion, mit separater Kommunikationskarte
- Ethernet/IP, mit separater Kommunikationskarte
- EtherCAT, mit separater Kommunikationskarte
- Profibus, mit separater Kommunikationskarte
- DeviceNet, mit separater Kommunikationskarte
- E/A, mit separater Kommunikationskarte
- Profinet, mit separater Kommunikationskarte
- Steckertyp：
- RJ45 (CN7 gekennzeichnet) für Modbus
- Inbetriebnahme：
- 2-Draht RS485 Multidrop für Modbus
- 变速箱速度：
- 9600, 19200, 38400 bps für eine Bus-Länge von 40 m für Modbus
- Anzahl der Adressen：
- 1…247 für Modbus
- LED-Statusanzeige：
- 1 LED (rot) Spannungsversorgung des Servoverstärkers
- Statusmeldungen：
- Fehleranzeige 7 Segmente
- Beschriftung：
- CE
- Betriebsposition：
- Senkrecht +/- 10 Grad
- Produktkompatibilität：
- Servomotor BMH (70 mm, 2 Motor-Stacks)
- Servomotor BMH (140 mm, 1 Motor-Stacks)
- Servomotor BSH (100 mm, 3 Motor-Stacks)
- Servomotor BSH (100 mm, 4 Motor-Stacks)
- Servomotor BSH (140 mm, 1 Motor-Stacks)
- Breite：
- 68 mm
- Höhe：
- 270 mm
- Tiefe：
- 237 mm
- Produktgewicht：
- 2,1 kg
Montage
- Elektromagnetische Verträglichkeit：
- Leitungsgebundene elektromagnetische Verträglichkeit, Klasse A, Gruppe 1 entspricht EN 55011
- Leitungsgebundene elektromagnetische Verträglichkeit, Klasse A Gruppe 2 entspricht EN 55011
- Leitungsgebundene elektromagnetische Verträglichkeit, Umwelt 2 Klasse C3 entspricht EN/IEC 61800-3
- Leitungsgebundene elektromagnetische Verträglichkeit, Kategorie C2 entspricht EN/IEC 61800-3
- Leitungsgebundene elektromagnetische Verträglichkeit, Umgebungen 1 und 2 entspricht EN/IEC 61800-3
- Störfestigkeitsprüfung bei elektrostatischer Entladung, Level 3 entspricht EN/IEC 61000-4-2
- Suszeptibilität gegen elektromagnetische Felder, Level 3 entspricht EN/IEC 61000-4-3
- 1,2/50 µs Schockwellen-Störfestigkeitsprüfung, Level 3 entspricht EN/IEC 61000-4-5
- Elektrische Funkentstörfestigkeitsprüfung, Stufe 4 entspricht EN/IEC 61000-4-4
- Abgestrahlte Störungen, Klasse A Gruppe 2 entspricht EN 55011
- Abgestrahlte Störungen, Kategorie C3 entspricht EN/IEC 61800-3
- Normen：
- EN/IEC 61800-5-1
- EN/IEC 61800-3
- Produktzertifizierungen：
- TÜV
- UL
- CSA
- Schutzart (IP)：
- IP20 conforming to EN/IEC 60529
- IP20 conforming to EN/IEC 61800-5-1
- Vibrationsfestigkeit：
- 1 gn (f= 13…150 Hz) entspricht EN/IEC 60068-2-6
- 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht EN/IEC 60068-2-6
- Stoßfestigkeit：
- 15 gn für 11 ms entspricht EN/IEC 60028-2-27
- Verschmutzungsgrad：
- 2 entspricht EN/IEC 61800-5-1
- Umgebungseigenschaften：
- Klasse 3C1 entspricht IEC 60721-3-3
- relative Feuchte：
- Klasse 3K3 (5 bis 85 %) Betauung nicht zulässig entspricht IEC 60721-3-3
- Umgebungstemperatur bei Betrieb：
- 0…50 °C entspricht UL
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Kühlungstyp：
- Integrierter Lüfter
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- > 1000 - 3000 m mit Zuständen
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 11 cm
- VPE 1 Breite：
- 27,5 cm
- VPE 1 Länge：
- 33 cm
- VPE 1 Gewicht：
- 2,524 kg
- VPE 2 Art：
- S03
- VPE 2 Menge：
- 2
- VPE 2 Höhe：
- 30 cm
- VPE 2 Breite：
- 30 cm
- VPE 2 Länge：
- 40 cm
- VPE 2 Gewicht：
- 6,039 kg
- VPE 3 Art：
- P06
- VPE 3 Menge：
- 16
- VPE 3 Höhe：
- 60 cm
- VPE 3 Breite：
- 80 cm
- VPE 3 Länge：
- 60 cm
- VPE 3 Gewicht：
- 54,588 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
