LXM32CD72N4

Schneider LXM32CD72N4 原厂跨境采购_零搜
LXM32CD72N4基本信息

型号: LXM32CD72N4

Motion Servoverstärker, Lexium 32 Compact, 208/400V 3phasig, 24A, 72Apk, 7kW
  • Die Lexium 32-Reihe bietet Antriebs- und Motorkombinationen für die richtige Leistung, Performance und Funktionalität
  • Servorstärker in Buchbauform mit Vielzahl von Funktionen für eine schnelle Installation und Wartung
  • Ausführung Compact für Ansteuerung mit Impuls- und Analogeingängen
  • Versorgung aus 3phasigen Netzen mit Spannungen 200-240/380-480 VAC, Netzfilter integriert
  • Nennleistung bis 7000 W - Ausgangs-Bemessungsstrom 24 A
  • Umweltfreundlichkeit des Produkts Weitere Informationen
LXM32CD72N4基本属性
净重：4.800 KG
长度：237 mm
宽度：108 mm
高度：270 mm
LXM32CD72N4Hauptmerkmale
Baureihe：
Lexium 32
Kurzbezeichnung des Geräts：
LXM32C
Produkt- oder Komponententyp：
Motion Servoantrieb
Gehäusetyp：
Buch
Anzahl der Netzphasen：
3 Phasen
Nennhilfsspannung [UH,nom]：
  • 200 - 240 V -15 - +10 %
  • 380-480 V -15 - +10 %
Versorgungsspannungsgrenzen：
  • 170…264 V
  • 323…528 V
Netzfrequenz：
50/60 Hz - 5 - 5 %
Netzwerkfrequenz：
47,5 - 63 Hz
EMV-Filter：
Integriert
Ausgangs Bemessungsstrom：
24 A bei 8 kHz
Ausgangsstrom 3s Spitze：
  • 72 A bei 208 V für 5 s
  • 72 A bei 480 V für 5 s
maximale Dauerleistung：
  • 6500 W bei 208 V
  • 13000 W bei 400 V
  • 13000 W bei 480 V
Nennleistung：
  • 5 kW bei 208 V 8 kHz
  • 7 kW bei 400 V 8 kHz
  • 7 kW bei 480 V 8 kHz
Netzstrom：
  • 21,1 A, THDI of 34 % bei 208 V, mit externer Netzdrossel von 1 mH
  • 22,5 A, THDI of 45 % bei 400 V, mit externer Netzdrossel von 1 mH
  • 19,5 A, THDI of 55 % bei 480 V, mit externer Netzdrossel von 1 mH
  • 21,9 A, THDI of 106 % bei 208 V, ohne externe Netzdrossel
  • 17,3 A, THDI of 126 % bei 400 V, ohne externe Netzdrossel
  • 14,6 A, THDI of 129 % bei 480 V, ohne externe Netzdrossel
LXM32CD72N4Zusatzmerkmale
Schaltfrequenz：
8 kHz
浪涌类别：
III
Max. Leckstrom：
30 mA
Ausgangsspannung：
<= Versorgungsspannung
galvanische Trennung：
Zwischen Leistungs- und Steuerungsteil
Kabeltyp：
Einsträngiges IEC Kabel (Temperatur: 50 °C) Kupfer 90 °C XLPE/EPR
elektrische Verbindung：
  • Terminal, Klemmkapazität: 3 mm², AWG 12 (CN8)
  • Terminal, Klemmkapazität: 5 mm², AWG 10 (CN1)
  • Terminal, Klemmkapazität: 5 mm², AWG 10 (CN10)
Anzugsdrehmoment：
  • CN8: 0,5 Nm
  • CN1: 0,7 Nm
  • CN10: 0,7 Nm
Anzahl digitale Eingänge：
  • 2 Sicherheit diskrete Eingänge
  • 6 Logik diskrete Eingänge
Digitaler Eingang：
  • Logik (DI Klemmen)
  • Sicherheit (Komplement von STO_A, Komplement von STO_B Klemmen)
Abtastdauer：
  • ANA1+/ANA1-, ANA2+/ANA2-: 0,25 ms analog
  • DI: 0,25 ms Digitaleingänge
Eingangsspannung der Digitaleingänge：
  • 24 V DC für Logik
  • 24 V DC für Sicherheit
digitaler Logikeingang：
  • Positiv (Komplement von STO_A, Komplement von STO_B) bei Status 0: < 5 V bei Status 1: > 15 V entspricht EN/IEC 61131-2 Typ 1
  • Positiv (DI) bei Status 0: > 19 V bei Status 1: < 9 V entspricht EN/IEC 61131-2 Typ 1
  • Positiv oder negativ (DI) bei Status 0: < 5 V bei Status 1: > 15 V entspricht EN/IEC 61131-2 Typ 1
Reaktionszeit：
<= 5 ms Komplement von STO_A, Komplement von STO_B
Diskrete Ausgangsnummer：
5
Digitaler Ausgang：
Logik Ausgänge (DO)24 V DC
diskrete Ausgangsspannung：
<= 30 V DC
digitaler Logikausgang：
Positiv oder negativ (DO) entspricht EN/IEC 61131-2
Prelldauer：
  • <= 1 ms für Komplement von STO_A, Komplement von STO_B
  • 0,25 µs - 1,5 ms für DI
Bremsstrom：
50 mA
Anzahl der Analogeingänge：
2
Reaktionszeit am Ausgang：
250 µs (DO) für Digitalausgänge Ausgänge
Absoluter Genauigkeitsfehler：
< +/- 0,5 %
Linearitätsfehler：
< +/- 0,1 %
Messeingänge：
ANA1+/ANA1-, ANA2+/ANA2- Analogeingang: differenzial +/- 10 V, Impedanz: >= 20 Ohm, Auflösung: 14 bits
Art des Steuersignals：
  • Rückführsignal vom Servomotor-Encoder
  • PTO-Ausgang RS422 <500 kHz <100 m
  • Puls/Richtung (P/D), A/B, CW/CCW 5 V, 24 V-Schnittstelle (Open Collector) <10 kHz <1 m
  • Puls/Richtung (P/D), A/B, CW/CCW 5 V, 24 V-Schnittstelle (Push-Pull) <200 kHz <10 m
  • Puls/Richtung (P/D), A/B, CW/CCW RS422 <1000 kHz <100 m
Schutzfunktionen：
  • Gegen Verpolung: Eingangssignal
  • Gegen Kurzschlüsse: Ausgangssignale
Sicherheitsfunktion：
STO (Sicher abgeschaltetes Moment (Safe Torque Off), integriert
Sicherheitsniveau：
  • SIL 3 entspricht EN/IEC 61508
  • PL = e entspricht ISO 13849-1
Kommunikationsschnittstelle：
Modbus, integriert
Steckertyp：
RJ45 (CN7 gekennzeichnet) für Modbus
Inbetriebnahme：
2-Draht RS485 Multidrop für Modbus
变速箱速度：
9600, 19200, 38400 bps für eine Bus-Länge von 40 m für Modbus
Anzahl der Adressen：
1…247 für Modbus
LED-Statusanzeige：
1 LED (rot) Spannungsversorgung des Servoverstärkers
Statusmeldungen：
Fehleranzeige 7 Segmente
Beschriftung：
CE
Betriebsposition：
Senkrecht +/- 10 Grad
Produktkompatibilität：
  • Servomotor BMH (140 mm, 2 Motor-Stacks)
  • Servomotor BMH (140 mm, 3 Motor-Stacks)
  • Servomotor BMH (190 mm, 1 Motor-Stacks)
  • Servomotor BMH (190 mm, 2 Motor-Stacks)
  • Servomotor BMH (190 mm, 3 Motor-Stacks)
  • Servomotor BMH (205 mm, 3 Motor-Stacks)
  • Servomotor BSH (140 mm, 2 Motor-Stacks)
  • Servomotor BSH (140 mm, 3 Motor-Stacks)
  • Servomotor BSH (140 mm, 4 Motor-Stacks)
Breite：
108 mm
Höhe：
270 mm
Tiefe：
237 mm
Produktgewicht：
4,8 kg
LXM32CD72N4Montage
Elektromagnetische Verträglichkeit：
  • Leitungsgebundene elektromagnetische Verträglichkeit, Klasse A, Gruppe 1 entspricht EN 55011
  • Leitungsgebundene elektromagnetische Verträglichkeit, Klasse A Gruppe 2 entspricht EN 55011
  • Leitungsgebundene elektromagnetische Verträglichkeit, Umwelt 2 Klasse C3 entspricht EN/IEC 61800-3
  • Leitungsgebundene elektromagnetische Verträglichkeit, Kategorie C2 entspricht EN/IEC 61800-3
  • Leitungsgebundene elektromagnetische Verträglichkeit, Umgebungen 1 und 2 entspricht EN/IEC 61800-3
  • Störfestigkeitsprüfung bei elektrostatischer Entladung, Level 3 entspricht EN/IEC 61000-4-2
  • Suszeptibilität gegen elektromagnetische Felder, Level 3 entspricht EN/IEC 61000-4-3
  • 1,2/50 µs Schockwellen-Störfestigkeitsprüfung, Level 3 entspricht EN/IEC 61000-4-5
  • Elektrische Funkentstörfestigkeitsprüfung, Stufe 4 entspricht EN/IEC 61000-4-4
  • Abgestrahlte Störungen, Klasse A Gruppe 2 entspricht EN 55011
  • Abgestrahlte Störungen, Kategorie C3 entspricht EN/IEC 61800-3
Normen：
  • EN/IEC 61800-5-1
  • EN/IEC 61800-3
Produktzertifizierungen：
  • UL
  • TÜV
  • CSA
Schutzart (IP)：
  • IP20 conforming to EN/IEC 60529
  • IP20 conforming to EN/IEC 61800-5-1
Vibrationsfestigkeit：
  • 1 gn (f= 13…150 Hz) entspricht EN/IEC 60068-2-6
  • 1,5 mm Spitze zu Spitze (f= 3…13 Hz) entspricht EN/IEC 60068-2-6
Stoßfestigkeit：
15 gn für 11 ms entspricht EN/IEC 60028-2-27
Verschmutzungsgrad：
2 entspricht EN/IEC 61800-5-1
Umgebungseigenschaften：
Klasse 3C1 entspricht IEC 60721-3-3
relative Feuchte：
Klasse 3K3 (5 bis 85 %) Betauung nicht zulässig entspricht IEC 60721-3-3
Umgebungstemperatur bei Betrieb：
0…50 °C entspricht UL
Umgebungstemperatur bei Lagerung：
-25…70 °C
Kühlungstyp：
Integrierter Lüfter
Betriebshöhe：
  • <= 1.000 m ohne Leistungsminderung
  • > 1000 - 3000 m mit Zuständen
LXM32CD72N4Verpackungseinheiten
VPE 1 Art：
PCE
VPE 1 Menge：
1
VPE 1 Höhe：
14,5 cm
VPE 1 Breite：
27,5 cm
VPE 1 Länge：
33 cm
VPE 1 Gewicht：
5,507 kg
VPE 2 Art：
S03
VPE 2 Menge：
2
VPE 2 Höhe：
30 cm
VPE 2 Breite：
30 cm
VPE 2 Länge：
40 cm
VPE 2 Gewicht：
11,809 kg
VPE 3 Art：
P06
VPE 3 Menge：
16
VPE 3 Höhe：
75,0 cm
VPE 3 Breite：
40,0 cm
VPE 3 Länge：
80,0 cm
VPE 3 Gewicht：
113,112 kg
LXM32CD72N4Vertragliche Gewährleistung
Gewährleistung：
18 months
LXM32CD72N4

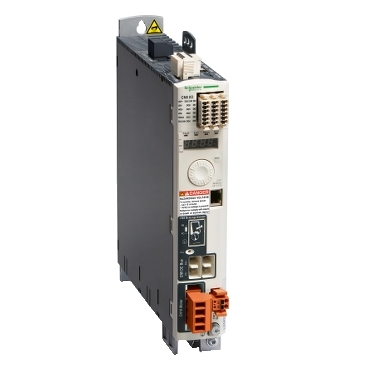

LXM32CD72N4 - Schneider产品主图
