LXM28AU20M3X

Schneider LXM28AU20M3X 原厂跨境采购_零搜
LXM28AU20M3X基本信息

型号: LXM28AU20M3X

Servoverstärker, Lexium 28, 2000W, CANopen/CANmotion, 200-240VAC, 3-phasig
  • Servoverstärker optimiert für einfache Integration und Inbetriebnahme in der Maschine
  • Ausgelegt für Nennleistung 2 kW und automatischer Motorabstimmung
  • Ansteuerung digital, analog und über Feldbus CANopen und CANmotion mit PLCopen-Bibliothek
  • Versorgung aus 3-phasigen Netzen mit 200-240 VAC
  • Sicherheitsfunktion STO integriert
  • Umweltfreundlichkeit des Produkts Weitere Informationen
LXM28AU20M3X基本属性
净重：1.700 KG
长度：184 mm
宽度：62 mm
高度：170 mm
LXM28AU20M3XHauptmerkmale
Baureihe：
Lexium 28
Kurzbezeichnung des Geräts：
LXM28A
Produkt- oder Komponententyp：
Motion Servoantrieb
Gehäusetyp：
Kompaktes Gehäuse
Netzstrom：
8,7 A, THDI of 137,1 % bei 220 V, 3 Phasen
LXM28AU20M3XZusatzmerkmale
Anzahl der Netzphasen：
3 Phasen
Nennhilfsspannung [UH,nom]：
200-240 V (- 10 - 15 %) für 3 Phasen
Versorgungsspannungsgrenzen：
200…255 V 3 Phasen
Netzfrequenz：
50/60 Hz - 5 - 5 %
Netzwerkfrequenz：
47,5 - 63 Hz
EMV-Filter：
Ohne EMV-Filter
Ausgangs Bemessungsstrom：
12 A bei 8 kHz
Ausgangsstrom 3s Spitze：
36 A bei 220 V
Dauerleistung：
2000 W bei 220 V
Nennleistung：
2 kW bei 220 V 8 kHz
Schaltfrequenz：
8 kHz
浪涌类别：
III
Max. Leckstrom：
1,35 mA
Ausgangsspannung：
<= Versorgungsspannung
galvanische Trennung：
Zwischen Leistungs- und Steuerungsteil
Kabeltyp：
Abgeschirmtes Motorkabel (Temperatur: 0…55 °C) Kupfer
elektrische Verbindung：
  • Federklemme, Klemmkapazität: 3,3-4 mm², AWG 12 (L1-L2)
  • Federklemme, Klemmkapazität: 3,3-4 mm², AWG 12 (R, S, T)
  • Federklemme, Klemmkapazität: 3,3-4 mm², AWG 12 (U, V, W, PE)
  • Federklemme, Klemmkapazität: 3,3-4 mm², AWG 12 (PA/+, PBe)
Anzahl digitale Eingänge：
  • 8 programmierbar (CN1)
  • 1 Puls-/Richtungseingang (PTI) (CN1)
  • 2 schnelle Eingänge (CN1)
  • 1 Sicherheitsfunktion STO (CN9)
Eingangsspannung der Digitaleingänge：
24 V DC für Logik
digitaler Logikeingang：
Positiv oder negativ (CN1)
Anzahl digitale Ausgänge：
  • 5 Logikausgang (CN1) bei 12 - 24 V DC
  • 1 Puls-/Richtungsausgang (PTO) (CN1)
diskrete Ausgangsspannung：
12 - 24 V DC
digitaler Logikausgang：
Positiv oder negativ (CN1)
Anzahl der Analogeingänge：
2
Absoluter Genauigkeitsfehler：
0,1 %
Messeingänge：
  • V_REF Spannung-Analogeingang: - 10 - 10 V, Impedanz: 10 kOhm, Auflösung: 14 bits
  • T_REF Spannung-Analogeingang
Art des Steuersignals：
Rückführsignal vom Servomotor-Encoder CN2
Schutzfunktionen：
  • Gegen Verpolung: Eingangssignal
  • Gegen Kurzschlüsse: Ausgangssignale
  • Überstromschutz: Motor
  • Überspannung: Motor
  • Unterspannung: Motor
  • Übertemperatur: Motor
  • Überlast: Motor
  • Überdrehzahl: Motor
Sicherheitsfunktion：
STO (Sicher abgeschaltetes Moment (Safe Torque Off), integriert
Sicherheitslevel：
  • SIL 2 entspricht IEC 61800-5-2: 2007
  • SIL 2 entspricht IEC 61508-1: 2010
  • PL d/Kategorie 3 entspricht ISO 13849-1: 2008
  • SIL 2 entspricht ISO 13849-1: 2009/AC
  • SIL 2 entspricht IEC 60204-1: 2006
  • SIL 2 entspricht IEC 60204-1: 2009/A1
  • SIL 2 entspricht IEC 60204-1: 2010/AC
  • SIL 2 entspricht IEC 62061: 2012
Kommunikationsschnittstelle：
  • CANopen, integriert
  • CANmotion, integriert
Steckertyp：
RJ45 (CN4) für CANopen, CANmotion
Zugriffsmethode：
Slave
变速箱速度：
  • 250 Kbit/s für eine Bus-Länge von 100…250 m für CANopen, CANmotion
  • 500 Kbit/s für eine Bus-Länge von 4…100 m für CANopen, CANmotion
  • 1 Mbit/s für eine Bus-Länge von 4 m für CANopen, CANmotion
Anzahl der Adressen：
1…127 für CANopen, CANmotion
physikalische Schnittstelle：
RS485 für serielle Modbus Leitung Slave
LED-Statusanzeige：
  • 1 LED (rot) Laden
  • 1 LED (grün) BETRIEB
  • 1 LED (rot) Fehler
Statusmeldungen：
Servostatus und Fehlercodes Fünf 7-Segment-Displays
Beschriftung：
  • CE
  • CSA
  • CULus
Kühlungstyp：
Integrierter Lüfter
Betriebsposition：
Vertikal
Produktkompatibilität：
  • Servomotor BCH2 (130 mm, 4 Motor-Stacks) bei 2000 W
  • Servomotor BCH2 (100 mm, 2 Motor-Stacks) bei 2000 W
  • Servomotor BCH2 (180 mm, 1 Motor-Stacks) bei 2000 W
Breite：
62 mm
Höhe：
170 mm
Tiefe：
184 mm
Produktgewicht：
1,7 kg
Ausgangsstrom 3s, Spitze 2：
36 A bei 220 V
Ausgangsstrom 3s, Spitze 3：
36 A bei 220 V
LXM28AU20M3XMontage
Elektromagnetische Verträglichkeit：
Leitungsgebundene Emission - Teststufe: Level 3 Kategorie C3 entspricht IEC 61800-3
Normen：
IEC 61800-5-1
Produktzertifizierungen：
  • cULus
  • CSA
  • CE
Schutzart (IP)：
IP20
Vibrationsfestigkeit：
3M4 Amplitude = 3 mm (f = 9…200 Hz) entspricht IEC 60721-3-3
Stoßfestigkeit：
10 Gn, Typ I entspricht IEC 60721-3-3
Relative Feuchtigkeit：
5…95 % Betauung nicht zulässig
Umgebungstemperatur bei Betrieb：
0…55 °C
Umgebungstemperatur bei Lagerung：
-25…65 °C
Betriebshöhe：
  • <= 1.000 m ohne Leistungsminderung
  • > 1.000 - 2.000 m 1 % pro 100 m
LXM28AU20M3XVerpackungseinheiten
VPE 1 Art：
PCE
VPE 1 Menge：
1
VPE 1 Höhe：
9,582 cm
VPE 1 Breite：
25,497 cm
VPE 1 Länge：
25,982 cm
VPE 1 Gewicht：
1,87 kg
LXM28AU20M3XVertragliche Gewährleistung
Gewährleistung：
18 Monate
LXM28AU20M3X

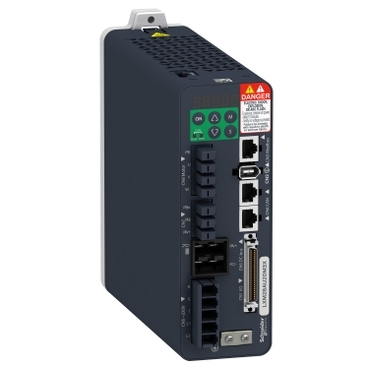

LXM28AU20M3X - Schneider产品主图
