LUCM32BLMultifunktions-SteuereinheitLUCMKlasse5-30

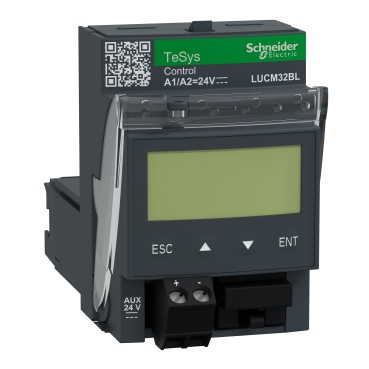

LUCM32BL
基本信息
型号: LUCM32BL
Multifunktions-Steuereinheit LUCM, Klasse 5-30, 8-32A, 24 V DC
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- TeSys
- Baureihe：
- TeSys Ultra
- Produktname：
- TeSys Ultra
- Kurzbezeichnung des Geräts：
- LUCM
- Produkt- oder Komponententyp：
- Multifunktionssteuergerät
- Geräteanwendung：
- Motorsteuerung
- Motorschutz
- Produktspezifische Anwendung：
- Höchste Steuerungs- und Schutzanforderungen, mit Display
- Funktion verfügbar：
- Manuelle oder automatische Rückstellung
- Überwachungsfunktion, Visualisierung der wichtigsten Motorparameter
- Überlast, Leerlauf
- Alarm für Schutzfunktion
- Überlast- und Kurzschlussschutz
- Schutz gegen Phasenausfall und Phasenunsymmetrie
- Erdschlussschutz
- Funktion Datenprotokollierung
- Differenzierte Fehleranzeige thermischer und magnetischer Fehler
- Produktkompatibilität：
- Power base LUB32
- Power base LUB38
- Power base LUB320
- Power base LUB380
- Reversing contactor breaker LU2B32FU
- Reversing contactor breaker LU2B38FU
- Betriebsbemessungsspannung Ue：
- 690 V AC
- Netzwerkfrequenz：
- 40 - 60 Hz
- Lasttyp：
- Drehstrommotor - Kühlung: selbstkühlend - Einstellung Werkseinstellung
- Drehstrommotor - Kühlung: selbstkühlend, zwangsgekühlt - Einstellung Einstellbar
- Single-phase motor - Kühlung: selbstkühlend, zwangsgekühlt - Einstellung Einstellbar
- Nutzungskategorie：
- AC-43
- AC-41
- AC-44
- Motorleistung (kW)：
- 15 kW bei 400-440 V AC 50/60 Hz für 3 Phasen Motor
- 15 kW bei 500 V AC 50/60 Hz für 3 Phasen Motor
- 18,5 kW bei 690 V AC 50/60 Hz für 3 Phasen Motor
- 7,5 kW bei 400-440 V AC 50/60 Hz für 1 Phase Motor
- 电机额定电流调节范围：
- 8…32 A
- Überlast-Auslöseklasse：
- Klass 5 - 30 - Frequenzbereich: 50…60 Hz - Temperaturausgleich: -25…55 °C entspricht IEC 60947-6-2
- Klass 5 - 30 - Frequenzbereich: 50…60 Hz - Temperaturausgleich: -25…55 °C entspricht UL 508
- Auslöseschwelle：
- 14,2 x Ir +/-20 %
- Bemessungsbetätigungsspannungen [Uc]：
- 24 V DC
Zusatzmerkmale
- Steuerkreisspannungsgrenzen：
- 20 - 28 V für DC Schaltkreis 24 V im Betrieb
- 14,5 V für DC Schaltkreis 24 V Abfall
- typische Leistungsaufnahme：
- 220 mA bei 24 V DC I max. während Schließen mit LUB32
- 220 mA bei 24 V DC I max. während Schließen with LUB38
- 80 mA bei 24 V DC I eff abgedichtet mit LUB32
- 80 mA bei 24 V DC I eff abgedichtet with LUB38
- Wärmeableitung：
- 1,8 W für Steuerkreis mit LUB32
- 1,8 W für Steuerkreis with LUB38
- 0,8 W für externer Zusatzstromkreis
- Ansprechzeit：
- 35 ms öffnen mit LUB32 für Steuerkreis
- 35 ms öffnen with LUB38 für Steuerkreis
- 65 ms schließen mit LUB32 für Steuerkreis
- 65 ms schließen with LUB38 für Steuerkreis
- physikalische Schnittstelle：
- RS485 Multidrop - Steckverbinder: RJ45 - Position: Frontplatte - Kommunikationsprotokoll: Modbus RTU 19200 bit/s
- Rückstellzeit：
- <= 200 ms
- Display：
- 2 Zeilen à 12 Zeichen - Anzeige LCD - Englisch - Präzision +/- 5 % - Auflösung 1 % von Ir
- 2 Zeilen à 12 Zeichen - Anzeige LCD - Französisch - Präzision +/- 5 % - Auflösung 1 % von Ir
- 2 Zeilen à 12 Zeichen - Anzeige LCD - Deutsch - Präzision +/- 5 % - Auflösung 1 % von Ir
- 2 Zeilen à 12 Zeichen - Anzeige LCD - Italienisch - Präzision +/- 5 % - Auflösung 1 % von Ir
- 2 Zeilen à 12 Zeichen - Anzeige LCD - Spanisch - Präzision +/- 5 % - Auflösung 1 % von Ir
- Rückstellung：
- Automatische Rückstellung - Einstellung: Einstellbereich
- Manuell (oder Bedienungsanleitung - check Kontext!) (check) - Einstellung: Werkseinstellung
- Manuell (oder Bedienungsanleitung - check Kontext!) (check) - Einstellung: Einstellbereich
- Fernrückstellung - Einstellung: Einstellbereich
- Zeit bis Zurücksetzung：
- 1…1000 s - Rücksetzen manueller oder autom. Reset - Einstellung Einstellbar
- 120 s - Rücksetzen manuell (oder Bedienungsanleitung - check Kontext!) (check) - Einstellung Werkseinstellung
- Sprache：
- Englisch - Einstellung Werkseinstellung
- Englisch, Französisch, Deutsch, Italienisch, Spanisch - Einstellung Einstellbar
- Angezeigte Informationen：
- Durchschnittsstrom (Werkseinstellung)
- Durchschnittsstrom (Einstellbar)
- Ursache der letzten 5 Fehler (Einstellbar)
- Gleichphasiger Strom (Einstellbar)
- Erdschlussstrom (Einstellbar)
- Phasenungleichgewicht (Einstellbar)
- Thermischer Zustand des Motors (Einstellbar)
- Normen：
- EN 60947-6-2
- IEC 60947-6-2
- UL 60947-4-1, mit Phasentrenner
- CSA C22.2 Nr. 60947-4-1, mit Phasentrenner
- Produktzertifizierungen：
- CE
- UL
- CSA
- CCC
- EAC
- ASEFA
- ATEX
- Marine
- [Ui] Bemessungs-Isolationsspannung：
- 690 V entspricht IEC 60947-6-2
- 600 V entspricht UL 60947-4-1
- 600 V entspricht CSA C22.2 Nr. 60947-4-1
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 6 kV entspricht IEC 60947-6-2
- Sichere Stromkreistrennung：
- 400 V SELV zwischen Steuer- und Hilfsstromkreise entspricht IEC 60947-1
- 400 V SELV zwischen Steuer- oder Hilfsstromkreis und Hauptstromkreis entspricht IEC 60947-1
- Befestigung：
- Steckbar (Vorderseite)
- Breite：
- 45 mm
- Höhe：
- 66 mm
- Tiefe：
- 60 mm
- Produktgewicht：
- 0,175 kg
- Kompatibilitätscode：
- LUCM
Montage
- Schutzart (IP)：
- IP20 Frontplatte und verdrahtete Klemmen entspricht IEC 60947-1
- IP20 andere Seiten entspricht IEC 60947-1
- IP40 Frontplatte außerhalb Anschlusszone entspricht IEC 60947-1
- Beschichtung：
- TH entspricht IEC 60068
- Umgebungstemperatur bei Betrieb：
- -25…60 °C
- Umgebungstemperatur bei Lagerung：
- -40…85 °C
- Betriebshöhe：
- 2.000 m
- Feuer Beständigkeit：
- 960 °C Teile zum Montieren von Strom führenden Komponenten entspricht IEC 60695-2-12
- 650 °C entspricht IEC 60695-2-12
- Stoßfestigkeit：
- 10 Gn Strompole geöffnet entspricht IEC 60068-2-27
- 15 gn Strompole geschlossen entspricht IEC 60068-2-27
- Vibrationsfestigkeit：
- 2 Gn, 5…300 Hz, Strompole geöffnet entspricht IEC 60068-2-6
- 4 Gn, 5…300 Hz, Strompole geschlossen entspricht IEC 60068-2-6
- Widerstandsfähigkeit gegen elektrostatische Entladung：
- 8 kV Level 3 im Freien entspricht IEC 61000-4-2
- 8 kV Level 4 bei Kontakt entspricht IEC 61000-4-2
- Best. gg. Strahlungsfelder：
- 10 V/m 3 entspricht IEC 61000-4-3
- Widerstandsfähigkeit gegen kurze Störsignale：
- 2 kV Klasse 3 serielle Verbindung entspricht IEC 61000-4-4
- 4 kV Klasse 4 alle Schaltkreise, außer serielle Verbindung entspricht IEC 61000-4-4
- Störfestigkeit gg. HF-Felder：
- 10 V entspricht IEC 61000-4-6
- Störfest. gg. Kurzzeiteinbr.：
- 3 ms
- Störfestigkeit gegen Spannungsabfälle：
- 70 % / 500 ms entspricht IEC 61000-4-11
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 10,200 cm
- VPE 1 Breite：
- 5,500 cm
- VPE 1 Länge：
- 8,500 cm
- VPE 1 Gewicht：
- 175,000 g
- VPE 2 Art：
- S01
- VPE 2 Menge：
- 9
- VPE 2 Höhe：
- 15,000 cm
- VPE 2 Breite：
- 15,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Gewicht：
- 1,764 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
