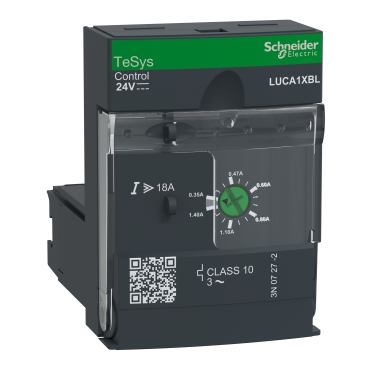

LUCA1XBL
基本信息
型号: LUCA1XBL
参考面价： 107.00 EUR
Standard-Steuereinheit LUCA, Klasse 10, 0,35-1,4A, 24 V DC
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- TeSys
- Baureihe：
- TeSys
- Baureihe：
- TeSys Ultra
- Baureihe：
- TeSys Ultra
- Produktname：
- TeSys Ultra
- Produktname：
- TeSys Ultra
- Kurzbezeichnung des Geräts：
- LUCA
- Kurzbezeichnung des Geräts：
- LUCA
- Produkt- oder Komponententyp：
- Standard-Steuereinheit
- Produkt- oder Komponententyp：
- Standard-Steuereinheit
- Geräteanwendung：
- Motorsteuerung
- Motorschutz
- Geräteanwendung：
- Motorsteuerung
- Motorschutz
- Produktspezifische Anwendung：
- Anforderungen an den Basisschutz von Motorabgängen: Überlast und Kurzschluss
- Produktspezifische Anwendung：
- Anforderungen an den Basisschutz von Motorabgängen: Überlast und Kurzschluss
- Funktion verfügbar：
- Überlast- und Kurzschlussschutz
- Schutz gegen Phasenausfall und Phasenunsymmetrie
- Manuelle Rückstellung
- Erdschlussschutz
- Funktion verfügbar：
- Überlast- und Kurzschlussschutz
- Schutz gegen Phasenausfall und Phasenunsymmetrie
- Manuelle Rückstellung
- Erdschlussschutz
- Produktkompatibilität：
- Power base LUB12
- Power base LUB32
- Power base LUB38
- Power base LUB120
- Power base LUB320
- Power base LUB380
- Reversing contactor breaker LU2B12BL
- Reversing contactor breaker LU2B32BL
- Reversing contactor breaker LU2B38BL
- Produktkompatibilität：
- Power base LUB12
- Power base LUB32
- Power base LUB38
- Power base LUB120
- Power base LUB320
- Power base LUB380
- Reversing contactor breaker LU2B12BL
- Reversing contactor breaker LU2B32BL
- Reversing contactor breaker LU2B38BL
- Betriebsbemessungsspannung Ue：
- 690 V AC
- Betriebsbemessungsspannung Ue：
- 690 V AC
- Netzwerkfrequenz：
- 40 - 60 Hz
- Netzwerkfrequenz：
- 40 - 60 Hz
- Lasttyp：
- Drehstrommotor - Kühlung: selbstkühlend
- Lasttyp：
- Drehstrommotor - Kühlung: selbstkühlend
- Nutzungskategorie：
- AC-44
- AC-43
- AC-41
- Nutzungskategorie：
- AC-44
- AC-43
- AC-41
- Motorleistung (kW)：
- 0,25 kW bei 400-440 V AC 50/60 Hz
- Motorleistung (kW)：
- 0,25 kW bei 400-440 V AC 50/60 Hz
- 电机额定电流调节范围：
- 0,35…1,4 A
- 电机额定电流调节范围：
- 0,35…1,4 A
- Überlast-Auslöseklasse：
- Klasse 10 - Frequenzbereich: 40…60 Hz - Temperaturausgleich: -25…70 °C entspricht IEC 60947-6-2
- Klasse 10 - Frequenzbereich: 40…60 Hz - Temperaturausgleich: -25…70 °C entspricht UL 508
- Überlast-Auslöseklasse：
- Klasse 10 - Frequenzbereich: 40…60 Hz - Temperaturausgleich: -25…70 °C entspricht IEC 60947-6-2
- Klasse 10 - Frequenzbereich: 40…60 Hz - Temperaturausgleich: -25…70 °C entspricht UL 508
- Auslöseschwelle：
- 14,2 x Ir +/-20 %
- Auslöseschwelle：
- 14,2 x Ir +/-20 %
- Phasenausfall-Empfindlichkeit：
- Ja
- Phasenausfall-Empfindlichkeit：
- Ja
- Bemessungsbetätigungsspannungen [Uc]：
- 24 V DC
- Bemessungsbetätigungsspannungen [Uc]：
- 24 V DC
Zusatzmerkmale
- Steuerkreisspannungsgrenzen：
- 20 - 27 V für DC Schaltkreis 24 V im Betrieb
- 14,5 V für DC Schaltkreis 24 V Abfall
- Steuerkreisspannungsgrenzen：
- 20 - 27 V für DC Schaltkreis 24 V im Betrieb
- 14,5 V für DC Schaltkreis 24 V Abfall
- typische Leistungsaufnahme：
- 130 mA bei 24 V DC I max. während Schließen mit LUB12
- 220 mA bei 24 V DC I max. während Schließen mit LUB32
- 220 mA bei 24 V DC I max. während Schließen with LUB38
- 60 mA bei 24 V DC I eff abgedichtet mit LUB12
- 80 mA bei 24 V DC I eff abgedichtet mit LUB32
- 80 mA bei 24 V DC I eff abgedichtet with LUB38
- typische Leistungsaufnahme：
- 130 mA bei 24 V DC I max. während Schließen mit LUB12
- 220 mA bei 24 V DC I max. während Schließen mit LUB32
- 220 mA bei 24 V DC I max. während Schließen with LUB38
- 60 mA bei 24 V DC I eff abgedichtet mit LUB12
- 80 mA bei 24 V DC I eff abgedichtet mit LUB32
- 80 mA bei 24 V DC I eff abgedichtet with LUB38
- Wärmeableitung：
- 2 W für Steuerkreis mit LUB12
- 3 W für Steuerkreis mit LUB32
- 3 W für Steuerkreis with LUB38
- Wärmeableitung：
- 2 W für Steuerkreis mit LUB12
- 3 W für Steuerkreis mit LUB32
- 3 W für Steuerkreis with LUB38
- Ansprechzeit：
- 35 ms öffnen mit LUB12 für Steuerkreis
- 35 ms öffnen mit LUB32 für Steuerkreis
- 35 ms öffnen with LUB38 für Steuerkreis
- 70 ms schließen mit LUB12 für Steuerkreis
- 70 ms schließen mit LUB32 für Steuerkreis
- 70 ms schließen with LUB38 für Steuerkreis
- Ansprechzeit：
- 35 ms öffnen mit LUB12 für Steuerkreis
- 35 ms öffnen mit LUB32 für Steuerkreis
- 35 ms öffnen with LUB38 für Steuerkreis
- 70 ms schließen mit LUB12 für Steuerkreis
- 70 ms schließen mit LUB32 für Steuerkreis
- 70 ms schließen with LUB38 für Steuerkreis
- Normen：
- EN 60947-6-2
- IEC 60947-6-2
- UL 60947-4-1, mit Phasentrenner
- CSA C22.2 Nr. 60947-4-1, mit Phasentrenner
- Normen：
- EN 60947-6-2
- IEC 60947-6-2
- UL 60947-4-1, mit Phasentrenner
- CSA C22.2 Nr. 60947-4-1, mit Phasentrenner
- Produktzertifizierungen：
- CE
- UL
- CSA
- CCC
- EAC
- ASEFA
- ATEX
- Marine
- Produktzertifizierungen：
- CE
- UL
- CSA
- CCC
- EAC
- ASEFA
- ATEX
- Marine
- [Ui] Bemessungs-Isolationsspannung：
- 690 V entspricht IEC 60947-6-2
- 600 V entspricht UL 60947-4-1
- 600 V entspricht CSA C22.2 Nr. 60947-4-1
- [Ui] Bemessungs-Isolationsspannung：
- 690 V entspricht IEC 60947-6-2
- 600 V entspricht UL 60947-4-1
- 600 V entspricht CSA C22.2 Nr. 60947-4-1
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 6 kV entspricht IEC 60947-6-2
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 6 kV entspricht IEC 60947-6-2
- Sichere Stromkreistrennung：
- 400 V SELV zwischen Steuer- und Hilfsstromkreise entspricht IEC 60947-1
- 400 V SELV zwischen Steuer- oder Hilfsstromkreis und Hauptstromkreis entspricht IEC 60947-1
- Sichere Stromkreistrennung：
- 400 V SELV zwischen Steuer- und Hilfsstromkreise entspricht IEC 60947-1
- 400 V SELV zwischen Steuer- oder Hilfsstromkreis und Hauptstromkreis entspricht IEC 60947-1
- Befestigung：
- Steckbar (Vorderseite)
- Befestigung：
- Steckbar (Vorderseite)
- Breite：
- 45 mm
- Breite：
- 45 mm
- Höhe：
- 66 mm
- Höhe：
- 66 mm
- Tiefe：
- 60 mm
- Tiefe：
- 60 mm
- Produktgewicht：
- 0,135 kg
- Produktgewicht：
- 0,135 kg
- Kompatibilitätscode：
- LUCA
- Kompatibilitätscode：
- LUCA
Montage
- Schutzart (IP)：
- IP20 Frontplatte und verdrahtete Klemmen entspricht IEC 60947-1
- IP20 andere Seiten entspricht IEC 60947-1
- IP40 Frontplatte außerhalb Anschlusszone entspricht IEC 60947-1
- Schutzart (IP)：
- IP20 Frontplatte und verdrahtete Klemmen entspricht IEC 60947-1
- IP20 andere Seiten entspricht IEC 60947-1
- IP40 Frontplatte außerhalb Anschlusszone entspricht IEC 60947-1
- Beschichtung：
- TH entspricht IEC 60068
- Beschichtung：
- TH entspricht IEC 60068
- Umgebungstemperatur bei Betrieb：
- -25…70 °C
- Umgebungstemperatur bei Betrieb：
- -25…70 °C
- Umgebungstemperatur bei Lagerung：
- -40…85 °C
- Umgebungstemperatur bei Lagerung：
- -40…85 °C
- Betriebshöhe：
- 2.000 m
- Betriebshöhe：
- 2.000 m
- Feuer Beständigkeit：
- 960 °C Teile zum Montieren von Strom führenden Komponenten entspricht IEC 60695-2-12
- 650 °C entspricht IEC 60695-2-12
- Feuer Beständigkeit：
- 960 °C Teile zum Montieren von Strom führenden Komponenten entspricht IEC 60695-2-12
- 650 °C entspricht IEC 60695-2-12
- Stoßfestigkeit：
- 10 Gn Strompole geöffnet entspricht IEC 60068-2-27
- 15 gn Strompole geschlossen entspricht IEC 60068-2-27
- Stoßfestigkeit：
- 10 Gn Strompole geöffnet entspricht IEC 60068-2-27
- 15 gn Strompole geschlossen entspricht IEC 60068-2-27
- Vibrationsfestigkeit：
- 2 Gn, 5…300 Hz, Strompole geöffnet entspricht IEC 60068-2-6
- 4 Gn, 5…300 Hz, Strompole geschlossen entspricht IEC 60068-2-6
- Vibrationsfestigkeit：
- 2 Gn, 5…300 Hz, Strompole geöffnet entspricht IEC 60068-2-6
- 4 Gn, 5…300 Hz, Strompole geschlossen entspricht IEC 60068-2-6
- Widerstandsfähigkeit gegen elektrostatische Entladung：
- 8 kV Level 3 im Freien entspricht IEC 61000-4-2
- 8 kV Level 4 bei Kontakt entspricht IEC 61000-4-2
- Widerstandsfähigkeit gegen elektrostatische Entladung：
- 8 kV Level 3 im Freien entspricht IEC 61000-4-2
- 8 kV Level 4 bei Kontakt entspricht IEC 61000-4-2
- Best. gg. Strahlungsfelder：
- 10 V/m 3 entspricht IEC 61000-4-3
- Best. gg. Strahlungsfelder：
- 10 V/m 3 entspricht IEC 61000-4-3
- Widerstandsfähigkeit gegen kurze Störsignale：
- 2 kV Klasse 3 serielle Verbindung entspricht IEC 61000-4-4
- 4 kV Klasse 4 alle Schaltkreise, außer serielle Verbindung entspricht IEC 61000-4-4
- Widerstandsfähigkeit gegen kurze Störsignale：
- 2 kV Klasse 3 serielle Verbindung entspricht IEC 61000-4-4
- 4 kV Klasse 4 alle Schaltkreise, außer serielle Verbindung entspricht IEC 61000-4-4
- Störfestigkeit gg. HF-Felder：
- 10 V entspricht IEC 61000-4-6
- Störfestigkeit gg. HF-Felder：
- 10 V entspricht IEC 61000-4-6
- Störfest. gg. Kurzzeiteinbr.：
- 3 ms
- Störfest. gg. Kurzzeiteinbr.：
- 3 ms
- Störfestigkeit gegen Spannungsabfälle：
- 70 % / 500 ms entspricht IEC 61000-4-11
- Störfestigkeit gegen Spannungsabfälle：
- 70 % / 500 ms entspricht IEC 61000-4-11
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 10,100 cm
- VPE 1 Höhe：
- 10,100 cm
- VPE 1 Breite：
- 5,300 cm
- VPE 1 Breite：
- 5,300 cm
- VPE 1 Länge：
- 8,000 cm
- VPE 1 Länge：
- 8,000 cm
- VPE 1 Gewicht：
- 117,000 g
- VPE 1 Gewicht：
- 117,000 g
- VPE 2 Art：
- S02
- VPE 2 Art：
- S02
- VPE 2 Menge：
- 23
- VPE 2 Menge：
- 23
- VPE 2 Höhe：
- 15,000 cm
- VPE 2 Höhe：
- 15,000 cm
- VPE 2 Breite：
- 30,000 cm
- VPE 2 Breite：
- 30,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Gewicht：
- 3,009 kg
- VPE 2 Gewicht：
- 3,009 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
- Gewährleistung：
- 18 months
