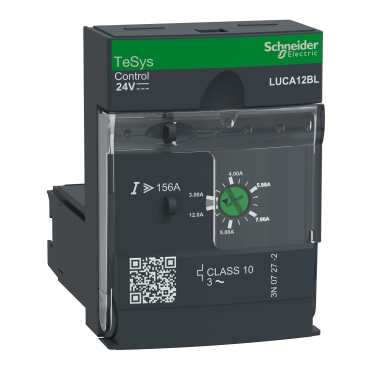

Schneider LUCA12BL

型号: LUCA12BL
参考面价： 121.50 EUR
标准控制单元LUCA，Class 10，3-12A，24 V DC
  • 产品的环保性更多信息

Schneider LUCA12BL 基本属性

净重：0.135 KG
长度：60 mm
宽度：45 mm
高度：66 mm

Schneider LUCA12BL 主要特点

系列：
TeSys
系列：
TeSys Ultra
品名：
TeSys Ultra
设备的简短描述：
LUCA
产品或组件类型：
Standard-Steuereinheit
设备应用程序：
  • Motorsteuerung
  • Motorschutz
产品特定应用：
Anforderungen an den Basisschutz von Motorabgängen: Überlast und Kurzschluss
可用功能：
  • Erdschlussschutz
  • Überlast- und Kurzschlussschutz
  • Schutz gegen Phasenausfall und Phasenunsymmetrie
  • Manuelle Rückstellung
产品兼容性：
  • Power base LUB12
  • Power base LUB32
  • Power base LUB38
  • Power base LUB120
  • Power base LUB320
  • Power base LUB380
  • Reversing contactor breaker LU2B12BL
  • Reversing contactor breaker LU2B32BL
  • Reversing contactor breaker LU2B38BL
工作设计电压Ue：
690 V AC
网络频率：
40 - 60 Hz
负载类型：
Drehstrommotor - Kühlung: selbstkühlend
使用类别：
  • AC-43
  • AC-44
  • AC-41
Motorleistung (kW)：
  • 5,5 kW bei 400-440 V AC 50/60 Hz
  • 5,5 kW bei 500 V AC 50/60 Hz
  • 9 kW bei 690 V AC 50/60 Hz
电机额定电流调节范围：
3…12 A
过载触发类：
  • Klasse 10 - Frequenzbereich: 40…60 Hz - Temperaturausgleich: -25…70 °C entspricht IEC 60947-6-2
  • Klasse 10 - Frequenzbereich: 40…60 Hz - Temperaturausgleich: -25…70 °C entspricht UL 508
触发阈值：
14,2 x Ir +/-20 %
相位故障灵敏度：
Ja
Bemessungsbetätigungsspannungen [Uc]：
24 V DC

Schneider LUCA12BL 主要特点

系列：
TeSys
系列：
TeSys Ultra
品名：
TeSys Ultra
设备的简短描述：
LUCA
产品或组件类型：
Standard-Steuereinheit
设备应用程序：
  • Motorsteuerung
  • Motorschutz
产品特定应用：
Anforderungen an den Basisschutz von Motorabgängen: Überlast und Kurzschluss
可用功能：
  • Erdschlussschutz
  • Überlast- und Kurzschlussschutz
  • Schutz gegen Phasenausfall und Phasenunsymmetrie
  • Manuelle Rückstellung
产品兼容性：
  • Power base LUB12
  • Power base LUB32
  • Power base LUB38
  • Power base LUB120
  • Power base LUB320
  • Power base LUB380
  • Reversing contactor breaker LU2B12BL
  • Reversing contactor breaker LU2B32BL
  • Reversing contactor breaker LU2B38BL
工作设计电压Ue：
690 V AC
网络频率：
40 - 60 Hz
负载类型：
Drehstrommotor - Kühlung: selbstkühlend
使用类别：
  • AC-43
  • AC-44
  • AC-41
Motorleistung (kW)：
  • 5,5 kW bei 400-440 V AC 50/60 Hz
  • 5,5 kW bei 500 V AC 50/60 Hz
  • 9 kW bei 690 V AC 50/60 Hz
电机额定电流调节范围：
3…12 A
过载触发类：
  • Klasse 10 - Frequenzbereich: 40…60 Hz - Temperaturausgleich: -25…70 °C entspricht IEC 60947-6-2
  • Klasse 10 - Frequenzbereich: 40…60 Hz - Temperaturausgleich: -25…70 °C entspricht UL 508
触发阈值：
14,2 x Ir +/-20 %
相位故障灵敏度：
Ja
Bemessungsbetätigungsspannungen [Uc]：
24 V DC

Schneider LUCA12BL 其他功能

控制电路电压限制：
  • 20 - 27 V für DC Schaltkreis 24 V im Betrieb
  • 14,5 V für DC Schaltkreis 24 V Abfall
典型功耗：
  • 130 mA bei 24 V DC I max. während Schließen mit LUB12
  • 220 mA bei 24 V DC I max. während Schließen mit LUB32
  • 220 mA bei 24 V DC I max. während Schließen with LUB38
  • 60 mA bei 24 V DC I eff abgedichtet mit LUB12
  • 80 mA bei 24 V DC I eff abgedichtet mit LUB32
  • 80 mA bei 24 V DC I eff abgedichtet with LUB38
散热：
  • 2 W für Steuerkreis mit LUB12
  • 3 W für Steuerkreis mit LUB32
  • 3 W für Steuerkreis with LUB38
响应时间：
  • 35 ms öffnen mit LUB12 für Steuerkreis
  • 35 ms öffnen mit LUB32 für Steuerkreis
  • 35 ms öffnen with LUB38 für Steuerkreis
  • 70 ms schließen mit LUB12 für Steuerkreis
  • 70 ms schließen mit LUB32 für Steuerkreis
  • 70 ms schließen with LUB38 für Steuerkreis
标准：
  • EN 60947-6-2
  • IEC 60947-6-2
  • UL 60947-4-1, mit Phasentrenner
  • CSA C22.2 Nr. 60947-4-1, mit Phasentrenner
产品认证：
  • CE
  • UL
  • CSA
  • CCC
  • EAC
  • ASEFA
  • ATEX
  • Marine
[Ui]设计绝缘电压：
  • 690 V entspricht IEC 60947-6-2
  • 600 V entspricht UL 60947-4-1
  • 600 V entspricht CSA C22.2 Nr. 60947-4-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-6-2
安全电路分离：
  • 400 V SELV zwischen Steuer- und Hilfsstromkreise entspricht IEC 60947-1
  • 400 V SELV zwischen Steuer- oder Hilfsstromkreis und Hauptstromkreis entspricht IEC 60947-1
固定：
Steckbar (Vorderseite)
宽度：
45 mm
身高：
66 mm
深度：
60 mm
产品重量：
0,135 kg
兼容性代码：
LUCA

Schneider LUCA12BL 其他功能

控制电路电压限制：
  • 20 - 27 V für DC Schaltkreis 24 V im Betrieb
  • 14,5 V für DC Schaltkreis 24 V Abfall
典型功耗：
  • 130 mA bei 24 V DC I max. während Schließen mit LUB12
  • 220 mA bei 24 V DC I max. während Schließen mit LUB32
  • 220 mA bei 24 V DC I max. während Schließen with LUB38
  • 60 mA bei 24 V DC I eff abgedichtet mit LUB12
  • 80 mA bei 24 V DC I eff abgedichtet mit LUB32
  • 80 mA bei 24 V DC I eff abgedichtet with LUB38
散热：
  • 2 W für Steuerkreis mit LUB12
  • 3 W für Steuerkreis mit LUB32
  • 3 W für Steuerkreis with LUB38
响应时间：
  • 35 ms öffnen mit LUB12 für Steuerkreis
  • 35 ms öffnen mit LUB32 für Steuerkreis
  • 35 ms öffnen with LUB38 für Steuerkreis
  • 70 ms schließen mit LUB12 für Steuerkreis
  • 70 ms schließen mit LUB32 für Steuerkreis
  • 70 ms schließen with LUB38 für Steuerkreis
标准：
  • EN 60947-6-2
  • IEC 60947-6-2
  • UL 60947-4-1, mit Phasentrenner
  • CSA C22.2 Nr. 60947-4-1, mit Phasentrenner
产品认证：
  • CE
  • UL
  • CSA
  • CCC
  • EAC
  • ASEFA
  • ATEX
  • Marine
[Ui]设计绝缘电压：
  • 690 V entspricht IEC 60947-6-2
  • 600 V entspricht UL 60947-4-1
  • 600 V entspricht CSA C22.2 Nr. 60947-4-1
[Uimp]设计抗震性：
6 kV entspricht IEC 60947-6-2
安全电路分离：
  • 400 V SELV zwischen Steuer- und Hilfsstromkreise entspricht IEC 60947-1
  • 400 V SELV zwischen Steuer- oder Hilfsstromkreis und Hauptstromkreis entspricht IEC 60947-1
固定：
Steckbar (Vorderseite)
宽度：
45 mm
身高：
66 mm
深度：
60 mm
产品重量：
0,135 kg
兼容性代码：
LUCA

Schneider LUCA12BL 装配

Schutzart (IP)：
  • IP20 Frontplatte und verdrahtete Klemmen entspricht IEC 60947-1
  • IP20 andere Seiten entspricht IEC 60947-1
  • IP40 Frontplatte außerhalb Anschlusszone entspricht IEC 60947-1
涂层：
TH entspricht IEC 60068
工作环境温度：
-25…70 °C
储存环境温度：
-40…85 °C
工作高度：
2.000 m
耐火性：
  • 960 °C Teile zum Montieren von Strom führenden Komponenten entspricht IEC 60695-2-12
  • 650 °C entspricht IEC 60695-2-12
抗冲击性：
  • 10 Gn Strompole geöffnet entspricht IEC 60068-2-27
  • 15 gn Strompole geschlossen entspricht IEC 60068-2-27
抗振动性：
  • 2 Gn, 5…300 Hz, Strompole geöffnet entspricht IEC 60068-2-6
  • 4 Gn, 5…300 Hz, Strompole geschlossen entspricht IEC 60068-2-6
抗静电放电：
  • 8 kV Level 3 im Freien entspricht IEC 61000-4-2
  • 8 kV Level 4 bei Kontakt entspricht IEC 61000-4-2
好的辐射场：
10 V/m 3 entspricht IEC 61000-4-3
抗短干扰信号：
  • 2 kV Klasse 3 serielle Verbindung entspricht IEC 61000-4-4
  • 4 kV Klasse 4 alle Schaltkreise, außer serielle Verbindung entspricht IEC 61000-4-4
射频场抗扰度：
10 V entspricht IEC 61000-4-6
Störfest. gg. Kurzzeiteinbr.：
3 ms
电压降抗扰度：
70 % / 500 ms entspricht IEC 61000-4-11

Schneider LUCA12BL 装配

Schutzart (IP)：
  • IP20 Frontplatte und verdrahtete Klemmen entspricht IEC 60947-1
  • IP20 andere Seiten entspricht IEC 60947-1
  • IP40 Frontplatte außerhalb Anschlusszone entspricht IEC 60947-1
涂层：
TH entspricht IEC 60068
工作环境温度：
-25…70 °C
储存环境温度：
-40…85 °C
工作高度：
2.000 m
耐火性：
  • 960 °C Teile zum Montieren von Strom führenden Komponenten entspricht IEC 60695-2-12
  • 650 °C entspricht IEC 60695-2-12
抗冲击性：
  • 10 Gn Strompole geöffnet entspricht IEC 60068-2-27
  • 15 gn Strompole geschlossen entspricht IEC 60068-2-27
抗振动性：
  • 2 Gn, 5…300 Hz, Strompole geöffnet entspricht IEC 60068-2-6
  • 4 Gn, 5…300 Hz, Strompole geschlossen entspricht IEC 60068-2-6
抗静电放电：
  • 8 kV Level 3 im Freien entspricht IEC 61000-4-2
  • 8 kV Level 4 bei Kontakt entspricht IEC 61000-4-2
好的辐射场：
10 V/m 3 entspricht IEC 61000-4-3
抗短干扰信号：
  • 2 kV Klasse 3 serielle Verbindung entspricht IEC 61000-4-4
  • 4 kV Klasse 4 alle Schaltkreise, außer serielle Verbindung entspricht IEC 61000-4-4
射频场抗扰度：
10 V entspricht IEC 61000-4-6
Störfest. gg. Kurzzeiteinbr.：
3 ms
电压降抗扰度：
70 % / 500 ms entspricht IEC 61000-4-11

Schneider LUCA12BL 包装单位

VPE 1类型：
PCE
VPE 1数量：
1
VPE 1高度：
5,4 cm
VPE 1宽度：
8,0 cm
VPE 1长度：
10,2 cm
VPE 1重量：
121,0 g
VPE 2类型：
S02
VPE 2数量：
23
VPE 2高度：
15,0 cm
VPE 2宽度：
30,0 cm
VPE 2长度：
40,0 cm
VPE 2重量：
3,088 kg

Schneider LUCA12BL 包装单位

VPE 1类型：
PCE
VPE 1数量：
1
VPE 1高度：
5,4 cm
VPE 1宽度：
8,0 cm
VPE 1长度：
10,2 cm
VPE 1重量：
121,0 g
VPE 2类型：
S02
VPE 2数量：
23
VPE 2高度：
15,0 cm
VPE 2宽度：
30,0 cm
VPE 2长度：
40,0 cm
VPE 2重量：
3,088 kg

Schneider LUCA12BL 合同担保

保证：
18 months

Schneider LUCA12BL 合同担保

保证：
18 months
