LUB320GrundgerätTeSysU32AohneKlemmen
LUB320
基本信息

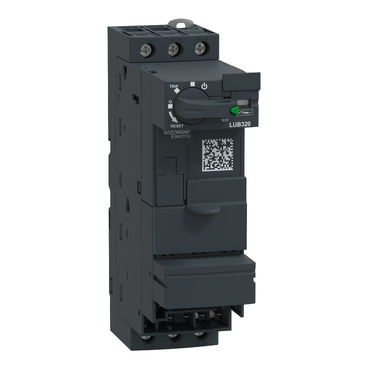

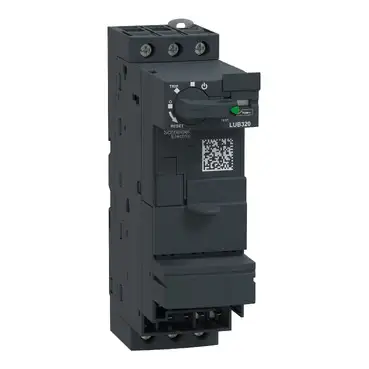

型号: LUB320
Grundgerät, TeSys U, 32A, ohne Klemmen
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- TeSys
- Produktname：
- TeSys Ultra
- Kurzbezeichnung des Geräts：
- LUB
- Produkt- oder Komponententyp：
- Grundgerät mit einer Drehrichtung
- Geräteanwendung：
- Motorsteuerung
- Motorschutz
- Beschreibung der Pole：
- 3P
- Eignung für Isolation：
- Ja
- Betriebsbemessungsspannung Ue：
- 690 V AC für Stromkreis
- Netzwerkfrequenz：
- 40 - 60 Hz
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 32 A
- Nennbetriebsstrom Ie：
- 28,5 A bei <= 440 V
- 23 A bei 500 V
- 21 A bei 690 V
- Nutzungskategorie：
- AC-43
- AC-44
- AC-41
- [Ics] Bemessungsbetriebs-Ausschaltvermögen：
- 50 kA bei 230 V
- 50 kA bei 440 V
- 10 kA bei 500 V
- 4 kA bei 690 V
- Aufbau der Hilfskontakte：
- 1 S + 1 Ö
- Ausführung der Hilfskontakte：
- Typ verbundene Kontakte (1 S + 1 Ö) entspricht IEC 60947-4-1
- Typ Spiegelkontakt (1 Ö) entspricht IEC 60947-1
- Bemessungsbetätigungsspannungen [Uc]：
- 24 V AC 50/60 Hz
- 24 V DC
- 48 - 72 V AC 50/60 Hz
- 48 - 72 V DC
- 110 - 240 V AC 50/60 Hz
- 110 - 220 V DC
Zusatzmerkmale
- typische Leistungsaufnahme：
- 200 mA bei 24 V DC I max. während Schließen mit LUCM
- 220 mA bei 24 V AC I max. während Schließen mit LUCA, LUCB, LUCC, LUCD
- 220 mA bei 24 V DC I max. während Schließen mit LUCA, LUCB, LUCC, LUCD
- 25 mA bei 110 - 220 V DC I eff abgedichtet mit LUCA, LUCB, LUCC, LUCD
- 25 mA bei 110 - 240 V AC I eff abgedichtet mit LUCA, LUCB, LUCC, LUCD
- 280 mA bei 110 - 220 V DC I max. während Schließen mit LUCA, LUCB, LUCC, LUCD
- 280 mA bei 110 - 240 V AC I max. während Schließen mit LUCA, LUCB, LUCC, LUCD
- 280 mA bei 48 - 72 V AC I max. während Schließen mit LUCA, LUCB, LUCC, LUCD
- 280 mA bei 48 - 72 V DC I max. während Schließen mit LUCA, LUCB, LUCC, LUCD
- 45 mA bei 48 - 72 V AC I eff abgedichtet mit LUCA, LUCB, LUCC, LUCD
- 45 mA bei 48 - 72 V DC I eff abgedichtet mit LUCA, LUCB, LUCC, LUCD
- 75 mA bei 24 V DC I eff abgedichtet mit LUCM
- 80 mA bei 24 V DC I eff abgedichtet mit LUCA, LUCB, LUCC, LUCD
- 90 mA bei 24 V AC I eff abgedichtet mit LUCA, LUCB, LUCC, LUCD
- Wärmeableitung：
- 3 W für Steuerkreis mit LUCA, LUCB, LUCC, LUCD
- 1,8 W für Steuerkreis mit LUCM
- Niveau des Sicherheitslevels：
- B10d = 1369863 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1
- B10d = 20000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1
- Ansprechzeit：
- 35 ms öffnen mit LUCA, LUCB, LUCC, LUCD, LUCM für Steuerkreis
- 50 ms bei >= 72 V schließen mit LUCA, LUCB, LUCC, LUCD für Steuerkreis
- 60 ms bei 48 V schließen mit LUCA, LUCB, LUCC, LUCD für Steuerkreis
- 70 ms bei 24 V schließen mit LUCA, LUCB, LUCC, LUCD für Steuerkreis
- 65 ms schließen mit LUCM für Steuerkreis
- Mechanische Lebensdauer：
- 15 Mcycles
- Max. Betriebsrate：
- 3600 cyc/h
- Produktzertifizierungen：
- CE
- UL
- CSA
- CCC
- EAC
- ASEFA
- ATEX
- Marine
- Normen：
- EN 60947-6-2
- IEC 60947-6-2
- UL 60947-4-1, mit Phasentrenner
- CSA C22.2 Nr. 60947-4-1, mit Phasentrenner
- [Ui] Bemessungs-Isolationsspannung：
- 690 V entspricht IEC 60947-6-2 (Verschmutzungsgrad 3)
- 600 V entspricht UL 60947-4-1
- 600 V entspricht CSA C22.2 Nr. 60947-4-1
- Bemessungsstoßspannungsfestigkeit [Uimp]：
- 6 kV entspricht IEC 60947-6-2
- Sichere Stromkreistrennung：
- 400 V SELV zwischen Steuer- und Hilfsstromkreise entspricht IEC 60947-1 Anhang N
- 400 V SELV zwischen Steuer- oder Hilfsstromkreis und Hauptstromkreis entspricht IEC 60947-1 Anhang N
- Befestigung：
- Geklippt (DIN-Schiene)
- Schraubbefestigung (Platte)
- Anschlüsse - Klemmen：
- Stromkreis: Schraubklemmenleisten 1 Kabel(n) 1…10 mm² fest
- Stromkreis: Schraubklemmenleisten 1 Kabel(n) 1…6 mm² flexibel mit Kabelende
- Stromkreis: Schraubklemmenleisten 1 Kabel(n) 2,5…10 mm² flexibel ohne Kabelende
- Stromkreis: Schraubklemmenleisten 2 Kabel(n) 1…6 mm² flexibel mit Kabelende
- Stromkreis: Schraubklemmenleisten 2 Kabel(n) 1…6 mm² fest
- Stromkreis: Schraubklemmenleisten 2 Kabel(n) 1,5…6 mm² flexibel ohne Kabelende
- Steuerkreis: without connection
- [M] Anzugsdrehmoment：
- Steuerkreis: 0,8…1,2 Nm flach Schraubenzieher 5 mm
- Steuerkreis: 0,8…1,2 Nm Philips Nr. 1 Schraubenzieher 5 mm
- Stromkreis: 1,9…2,5 Nm flach Schraubenzieher 6 mm
- Stromkreis: 1,9…2,5 Nm Philips Nr. 2 Schraubenzieher 6 mm
- Stromkreis: 1,9…2,5 Nm Position Nr. 2 Schraubenzieher 6 mm
- Breite：
- 45 mm
- Höhe：
- 154 mm
- Tiefe：
- 126 mm
- Produktgewicht：
- 0,865 kg
- Kompatibilitätscode：
- LUB
Montage
- Schutzart (IP)：
- IP20 entspricht IEC 60947-1 (Frontplatte und verdrahtete Klemmen)
- IP20 entspricht IEC 60947-1 (andere Seiten)
- IP40 entspricht IEC 60947-1 (Frontplatte außerhalb Anschlusszone)
- Beschichtung：
- TH entspricht IEC 60068
- Umgebungstemperatur bei Betrieb：
- -25…60 °C mit LUCM
- -25…70 °C mit LUCA, LUCB, LUCC, LUCD
- Umgebungstemperatur bei Lagerung：
- -40…85 °C
- Feuer Beständigkeit：
- 960 °C Teile zum Montieren von Strom führenden Komponenten entspricht IEC 60695-2-12
- 650 °C entspricht IEC 60695-2-12
- Betriebshöhe：
- 2.000 m
- Stoßfestigkeit：
- 10 Gn Strompole geöffnet entspricht IEC 60068-2-27
- 15 gn Strompole geschlossen entspricht IEC 60068-2-27
- Vibrationsfestigkeit：
- 2 Gn (f= 5…300 Hz) Strompole geöffnet entspricht IEC 60068-2-27
- 4 Gn (f= 5…300 Hz) Strompole geschlossen entspricht IEC 60068-2-27
- Widerstandsfähigkeit gegen elektrostatische Entladung：
- 8 kV Level 3 im Freien entspricht IEC 61000-4-2
- 8 kV Level 4 bei Kontakt entspricht IEC 61000-4-2
- verlustfreie Stoßwelle：
- 1 kV serieller Modus 24 - 240 V AC entspricht IEC 60947-6-2
- 1 kV serieller Modus 48 - 220 V DC entspricht IEC 60947-6-2
- 2 kV Gleichtakt 24 - 240 V AC entspricht IEC 60947-6-2
- 2 kV Gleichtakt 48 - 220 V DC entspricht IEC 60947-6-2
- Widerstandsfähigkeit gegen kurze Störsignale：
- 2 kV Klasse 3 serielle Verbindung entspricht IEC 61000-4-4
- 4 kV Klasse 4 alle Schaltkreise, außer serielle Verbindung entspricht IEC 61000-4-4
- Best. gg. Strahlungsfelder：
- 10 V/m 3 entspricht IEC 61000-4-3
- Störfestigkeit gg. HF-Felder：
- 10 V entspricht IEC 61000-4-6
- Störfest. gg. Kurzzeiteinbr.：
- 3 ms für Steuerkreis
- Störfestigkeit gegen Spannungsabfälle：
- 70 % / 500 ms entspricht IEC 61000-4-11
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 17,200 cm
- VPE 1 Breite：
- 5,700 cm
- VPE 1 Länge：
- 14,500 cm
- VPE 1 Gewicht：
- 828,000 g
- VPE 2 Art：
- S02
- VPE 2 Menge：
- 10
- VPE 2 Höhe：
- 15,000 cm
- VPE 2 Breite：
- 30,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Gewicht：
- 8,498 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
