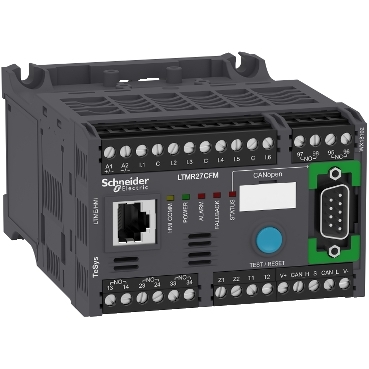

Schneider LTMR27CFM 原厂跨境采购_零搜
LTMR27CFMControllerMotormanagementLTMRTeSysT
LTMR27CFM
基本信息
型号: LTMR27CFM
Controller Motormanagement LTM R TeSys T, 100-240V AC 27A für CANopen
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- TeSys
- Produktname：
- TeSys T
- Kurzbezeichnung des Geräts：
- LTMR
- Produkt- oder Komponententyp：
- Controller Motormanagement
- Geräteanwendung：
- Geräteüberwachung und -steuerung
- Messstrom：
- 1,35…27 A
- [UH,nom] Bemessungsbetriebsspannung：
- 100-240 V AC 50/60 Hz
- Stromaufnahme：
- 8 - 62,8 mA
- Versorgungsspannungsgrenzen：
- 93,5…264 V AC
- Kommunikationsprotokoll：
- CANopen
- Bus-Typ：
- CANopen ISO 1198 Schnittstelle, Adressierung 1 - 127, Übertragungsrate 10 - 1000 kbit/s, SUB-D 9 mit Abgeschirmte verdrilltes 4-Aderkabel
- CANopen ISO 1198 Schnittstelle, Adressierung 1 - 127, Übertragungsrate 10 - 1000 kbit/s, Klemmenleiste mit Abgeschirmte verdrilltes 4-Aderkabel
Zusatzmerkmale
- [Ui] Bemessungs-Isolationsspannung：
- 690 V entspricht EN/IEC 60947-1
- 690 V entspricht CSA C22.2 Nr. 14
- 690 V entspricht UL 508
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 4 kV Stromversorgung, Ein- und Ausgänge entspricht EN/IEC 60947-4-1
- 6 kV Strom- oder Spannungsmesskreis entspricht EN/IEC 60947-4-1
- 0,8 kV Kommunikationsschaltung entspricht EN/IEC 60947-4-1
- Kurzschlussbeständigkeit：
- 100 kA conforming to EN/IEC 60947-4-1
- Zugehörige Absicherung：
- 4 A gG für Ausgänge
- 0,5 A gG für Steuerkreis
- Schutzart：
- Überlast (lange Zeit)
- Leistungsfaktorabweichung
- Phasenunsymmetrie
- Verpolungsschutz
- Blockierter Rotor
- Thermischer Überlastschutz
- Erdschlussschutz
- Thermischer Schutz
- Phasenausfall
- Überlast
- Lastfluktuation
- Typ der Netz- und Maschinendiagnose：
- Auslöseverlauf
- Starting current and time
- Fehleraufzeichnung
- Running hours counter/operating time
- Motorsteuerungsbefehlprotokoll
- Phase fault and earth fault trip counters
- Waiting time after overload tripping
- Remaining operating time before overload tripping
- Informationen zum Kontext der Auslösung
- Ereignisaufzeichnung
- Logikeingang Nummer：
- 6
- Eingangsstrom：
- 3,1 mA bei 100 V
- 7,5 mA bei 240 V
- aktueller Zustand 0 garantiert：
- Logic input: 0 - 40 V und <= 15 mA für 25 ms
- aktueller Zustand 1 garantiert：
- Logic input: 79 - 264 V und >= 2 mA für 25 ms
- Maximale Ausgangsschaltfrequenz：
- 2 Hz
- Laststrom：
- 5 A bei 250 V AC für Logikausgang
- 5 A bei 30 V DC für Logikausgang
- Zulässige Leistung：
- 480 VA (AC-15), Ie = 2 A, 500000 Zyklen (Ausgänge)
- 30 W (DC-13), Ie = 1,25 A, 500000 Zyklen (Ausgänge)
- Max. Betriebsrate：
- 1800 cyc/h
- Art und Zusammensetzung der Kontakte：
- 1 S + 1 Ö Fehlersignal
- 3 S
- Messgerätetyp：
- Temperatur
- Earth-fault current
- Phasenstrom I1, I2, I3 Effektivwert
- Stromunsymmetrie
- Durchschnittliche Stromstärke Iavg
- Messgenauigkeit：
- 5 - 15 % interne Messung Erdschlussstrom
- 1 % Spannung (100 - 830 V)
- 3 % Leistungsfaktor
- 5 % externe Messung des Erdschlussstroms
- +/- 30 Minuten/Jahr integrierte Uhr
- 0,02 Temperatur
- 1 % Strom
- 5 % Wirk- und Blindleistung
- 浪涌类别：
- III
- Anschlussraster：
- 5,08 mm
- Anschlüsse - Klemmen：
- Steuerkreis: Stecker 1 Kabel 0,25…2,5 mm² (AWG 24 - AWG 14)flexibel mit Kabelende
- Steuerkreis: Stecker 1 Kabel 0,2…2,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
- Steuerkreis: Stecker 1 Kabel 0,25…2,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
- Steuerkreis: Stecker 1 Kabel 0,2…2,5 mm² (AWG 24 - AWG 14)starr ohne Kabelende
- Steuerkreis: Stecker 2 Kabel 0,2…1 mm² (AWG 24 - AWG 14)flexibel mit Kabelende
- Steuerkreis: Stecker 2 Kabel 0,2…1,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
- Steuerkreis: Stecker 2 Kabel 0,5…1,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
- Steuerkreis: Stecker 2 Kabel 0,2…1 mm² (AWG 24 - AWG 14)starr ohne Kabelende
- [M] Anzugsdrehmoment：
- Steuerkreis: 0,5…0,6 Nm flach Schraubenzieher 3 mm
- Verschmutzungsgrad：
- 3
- elektromagnetische Verträglichkeit：
- Elektrostatische Entladung, 3, 8 kV Luft, 6 kV Kontakt, conforming to EN/IEC 61000-4-2
- Abgestrahlte HF-Felder, 3, 10 V/m, conforming to EN/IEC 61000-4-3
- Prüfung der Störfestigkeit gegen schnelle Transienten (andere Schaltkreise), Level 3, 2 kV, conforming to EN/IEC 61000-4-4
- Prüfung der Störfestigkeit gegen schnelle Transienten (an Stromversorgung und Relaisausgängen), Stufe 4, 4 kV, conforming to EN/IEC 61000-4-4
- Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen, 70 %, 500 ms, conforming to EN/IEC 61000-4-11
- Leitungsgebundene HF-Störungen, 10 V, conforming to EN/IEC 61000-4-6
- Temperatursensor: Stoßspannungen (serieller Modus), 0,5 kV, conforming to EN/IEC 61000-4-5
- Temperatursensor: Stoßspannungen (Gleichtakt), 1 kV, conforming to EN/IEC 61000-4-5
- Steuerkreis: Stoßspannungen (serieller Modus), 1 kV, conforming to EN/IEC 61000-4-5
- Kommunikation: Stoßspannungen (Gleichtakt), 2 kV, conforming to EN/IEC 61000-4-5
- Relais-Ausgänge und Spannungsversorgung: Stoßspannungen (serieller Modus), 2 kV, conforming to EN/IEC 61000-4-5
- Relais-Ausgänge und Spannungsversorgung: Stoßspannungen (Gleichtakt), 4 kV, conforming to EN/IEC 61000-4-5
- Steuerkreis: Stoßspannungen (Gleichtakt), 2 kV, conforming to EN/IEC 61000-4-5
- Breite：
- 91 mm
- Höhe：
- 61 mm
- Tiefe：
- 122,5 mm
- Produktgewicht：
- 0,53 kg
- Webdienste：
- Webserver
- Kompatibilitätscode：
- LTMR
Montage
- Normen：
- IACS E10
- CSA C22.2 Nr. 14
- EN 60947-4-1
- IEC 60947-4-1
- UL 508
- Produktzertifizierungen：
- NOM
- LROS (Lloyds register of shipping)
- DNV
- C-Tick
- ABS
- ATEX
- CSA
- EAC
- BV
- GL
- CCC
- RMRoS
- UL
- KERI
- RINA
- Beschichtung：
- 12 x 24 Stundenzyklen entspricht EN/IEC 60068-2-30
- 48 h entspricht EN/IEC 60070-2-11
- TH entspricht EN/IEC 60068
- Feuerbeständigkeit：
- 650 °C entspricht EN/IEC 60695-2-12
- 960 °C entspricht UL 94
- Umgebungstemperatur bei Betrieb：
- -20…60 °C
- Umgebungstemperatur bei Lagerung：
- -40…80 °C
- Betriebshöhe：
- <= 2.000 m ohne Leistungsminderung
- Mechanische Robustheit：
- Schwingungen auf symmetrischer Schiene montiert: 1 Gn, 5 - 300 Hz entspricht EN/IEC 60068-2-6
- Schwingungen auf Platte montiert: 4 Gn, 5 - 300 Hz entspricht EN/IEC 60068-2-6
- Schocks Sinushalbwellenbeschleunigung: 15 Gn für 11 ms entspricht EN/IEC 60068-2-27
- Schutzart (IP)：
- IP20
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 10,000 cm
- VPE 1 Breite：
- 7,000 cm
- VPE 1 Länge：
- 13,500 cm
- VPE 1 Gewicht：
- 531,000 g
- VPE 2 Art：
- S02
- VPE 2 Menge：
- 10
- VPE 2 Höhe：
- 15,000 cm
- VPE 2 Breite：
- 30,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Gewicht：
- 5,614 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
