LTMR100PBD

LTMR100PBD

LTMR100PBD Schneider 原厂跨境代采
LTMR100PBD基本信息

型号: LTMR100PBD

参考面价： 874.00 EUR

控制器电机管理LTM R TeSys T，用于Profibus DP的24 V DC 100A
  • 产品的环保性更多信息
LTMR100PBD基本属性
净重：0.530 KG
长度：123 mm
宽度：91 mm
高度：61 mm
LTMR100PBD主要特点
系列：
TeSys
品名：
TeSys T
设备的简短描述：
LTMR
产品或组件类型：
Controller Motormanagement
设备应用程序：
Geräteüberwachung und -steuerung
测量电流：
5…100 A
[UH，nom]额定工作电压：
24 V DC
电流消耗：
56 - 127 mA
电源电压限制：
20,4…26,24 V DC
通信协议：
Profibus-DP
总线类型：
  • Profibus DP RS485, polarisiert 2-Draht Schnittstelle, Adressierung 1 - 125, Übertragungsrate 9,6 kBit/s - 12 MBit/s, SUB-D 9 mit 2-paarig verdrillt und geschirmt, Typ A
  • Profibus DP RS485, polarisiert 2-Draht Schnittstelle, Adressierung 1 - 125, Übertragungsrate 9,6 kBit/s - 12 MBit/s, Klemmenleiste mit 2-paarig verdrillt und geschirmt, Typ A
LTMR100PBD主要特点
系列：
TeSys
品名：
TeSys T
设备的简短描述：
LTMR
产品或组件类型：
Controller Motormanagement
设备应用程序：
Geräteüberwachung und -steuerung
测量电流：
5…100 A
[UH，nom]额定工作电压：
24 V DC
电流消耗：
56 - 127 mA
电源电压限制：
20,4…26,24 V DC
通信协议：
Profibus-DP
总线类型：
  • Profibus DP RS485, polarisiert 2-Draht Schnittstelle, Adressierung 1 - 125, Übertragungsrate 9,6 kBit/s - 12 MBit/s, SUB-D 9 mit 2-paarig verdrillt und geschirmt, Typ A
  • Profibus DP RS485, polarisiert 2-Draht Schnittstelle, Adressierung 1 - 125, Übertragungsrate 9,6 kBit/s - 12 MBit/s, Klemmenleiste mit 2-paarig verdrillt und geschirmt, Typ A
LTMR100PBD其他功能
[Ui]设计绝缘电压：
  • 690 V entspricht EN/IEC 60947-1
  • 690 V entspricht CSA C22.2 Nr. 14
  • 690 V entspricht UL 508
[Uimp]设计抗震性：
  • 6 kV Strom- oder Spannungsmesskreis entspricht EN/IEC 60947-4-1
  • 0,8 kV Kommunikationsschaltung entspricht EN/IEC 60947-4-1
  • 0,8 kV Stromversorgung, Ein- und Ausgänge entspricht EN/IEC 60947-4-1
短路电阻：
100 kA conforming to EN/IEC 60947-4-1
相关套期保值：
  • 4 A gG für Ausgänge
  • 0,5 A gG für Steuerkreis
保护类型：
  • Lastfluktuation
  • Verpolungsschutz
  • Blockierter Rotor
  • Thermischer Schutz
  • Überlast (lange Zeit)
  • Überlast
  • Leistungsfaktorabweichung
  • Erdschlussschutz
  • Thermischer Überlastschutz
  • Phasenunsymmetrie
  • Phasenausfall
网络和机器诊断的类型：
  • Informationen zum Kontext der Auslösung
  • Ereignisaufzeichnung
  • Waiting time after overload tripping
  • Running hours counter/operating time
  • Remaining operating time before overload tripping
  • Fehleraufzeichnung
  • Motorsteuerungsbefehlprotokoll
  • Auslöseverlauf
  • Phase fault and earth fault trip counters
  • Starting current and time
逻辑输入编号：
6
输入电流：
7 mA
当前条件0保证：
Logic input: < 5 V und <= 15 mA für 5 ms
电流条件1保证：
Logic input: < 15 V und 2 - 15 mA für 15 ms
最大输出开关频率：
2 Hz
负载电流：
  • 5 A bei 250 V AC für Logikausgang
  • 5 A bei 30 V DC für Logikausgang
允许功率：
  • 480 VA (AC-15), Ie = 2 A, 500000 Zyklen (Ausgänge)
  • 30 W (DC-13), Ie = 1,25 A, 500000 Zyklen (Ausgänge)
最大工作速率：
1800 cyc/h
联系人的类型和组成：
  • 1 S + 1 Ö Fehlersignal
  • 3 S
测量仪器类型：
  • Stromunsymmetrie
  • Temperatur
  • Durchschnittliche Stromstärke Iavg
  • Phasenstrom I1, I2, I3 Effektivwert
  • Earth-fault current
测量精度：
  • 5 - 15 % interne Messung Erdschlussstrom
  • 1 % Spannung (100 - 830 V)
  • 3 % Leistungsfaktor
  • 5 % externe Messung des Erdschlussstroms
  • +/- 30 Minuten/Jahr integrierte Uhr
  • 0,02 Temperatur
  • 5 % Wirk- und Blindleistung
  • 0,02 Strom
浪涌类别：
III
连接网格：
5,08 mm
终端：
  • Steuerkreis: Stecker 1 Kabel 0,25…2,5 mm² (AWG 24 - AWG 14)flexibel mit Kabelende
  • Steuerkreis: Stecker 1 Kabel 0,2…2,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
  • Steuerkreis: Stecker 1 Kabel 0,25…2,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
  • Steuerkreis: Stecker 1 Kabel 0,2…2,5 mm² (AWG 24 - AWG 14)starr ohne Kabelende
  • Steuerkreis: Stecker 2 Kabel 0,2…1 mm² (AWG 24 - AWG 14)flexibel mit Kabelende
  • Steuerkreis: Stecker 2 Kabel 0,2…1,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
  • Steuerkreis: Stecker 2 Kabel 0,5…1,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
  • Steuerkreis: Stecker 2 Kabel 0,2…1 mm² (AWG 24 - AWG 14)starr ohne Kabelende
[M] 拧紧力矩：
Steuerkreis: 0,5…0,6 Nm flach Schraubenzieher 3 mm
污染程度：
3
电磁兼容性：
  • Elektrostatische Entladung, 3, 8 kV Luft, 6 kV Kontakt, conforming to EN/IEC 61000-4-2
  • Abgestrahlte HF-Felder, 3, 10 V/m, conforming to EN/IEC 61000-4-3
  • Prüfung der Störfestigkeit gegen schnelle Transienten (andere Schaltkreise), Level 3, 2 kV, conforming to EN/IEC 61000-4-4
  • Prüfung der Störfestigkeit gegen schnelle Transienten (an Stromversorgung und Relaisausgängen), Stufe 4, 4 kV, conforming to EN/IEC 61000-4-4
  • Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen, 70 %, 500 ms, conforming to EN/IEC 61000-4-11
  • Leitungsgebundene HF-Störungen, 10 V, conforming to EN/IEC 61000-4-6
  • Temperatursensor: Stoßspannungen (serieller Modus), 0,5 kV, conforming to EN/IEC 61000-4-5
  • Temperatursensor: Stoßspannungen (Gleichtakt), 1 kV, conforming to EN/IEC 61000-4-5
  • Steuerkreis: Stoßspannungen (serieller Modus), 1 kV, conforming to EN/IEC 61000-4-5
  • Steuerkreis: Stoßspannungen (Gleichtakt), 1 kV, conforming to EN/IEC 61000-4-5
  • Kommunikation: Stoßspannungen (Gleichtakt), 2 kV, conforming to EN/IEC 61000-4-5
  • Relais-Ausgänge und Spannungsversorgung: Stoßspannungen (serieller Modus), 2 kV, conforming to EN/IEC 61000-4-5
  • Relais-Ausgänge und Spannungsversorgung: Stoßspannungen (Gleichtakt), 4 kV, conforming to EN/IEC 61000-4-5
宽度：
91 mm
身高：
61 mm
深度：
122,5 mm
产品重量：
0,53 kg
Web服务：
Webserver
兼容性代码：
LTMR
LTMR100PBD其他功能
[Ui]设计绝缘电压：
  • 690 V entspricht EN/IEC 60947-1
  • 690 V entspricht CSA C22.2 Nr. 14
  • 690 V entspricht UL 508
[Uimp]设计抗震性：
  • 6 kV Strom- oder Spannungsmesskreis entspricht EN/IEC 60947-4-1
  • 0,8 kV Kommunikationsschaltung entspricht EN/IEC 60947-4-1
  • 0,8 kV Stromversorgung, Ein- und Ausgänge entspricht EN/IEC 60947-4-1
短路电阻：
100 kA conforming to EN/IEC 60947-4-1
相关套期保值：
  • 4 A gG für Ausgänge
  • 0,5 A gG für Steuerkreis
保护类型：
  • Lastfluktuation
  • Verpolungsschutz
  • Blockierter Rotor
  • Thermischer Schutz
  • Überlast (lange Zeit)
  • Überlast
  • Leistungsfaktorabweichung
  • Erdschlussschutz
  • Thermischer Überlastschutz
  • Phasenunsymmetrie
  • Phasenausfall
网络和机器诊断的类型：
  • Informationen zum Kontext der Auslösung
  • Ereignisaufzeichnung
  • Waiting time after overload tripping
  • Running hours counter/operating time
  • Remaining operating time before overload tripping
  • Fehleraufzeichnung
  • Motorsteuerungsbefehlprotokoll
  • Auslöseverlauf
  • Phase fault and earth fault trip counters
  • Starting current and time
逻辑输入编号：
6
输入电流：
7 mA
当前条件0保证：
Logic input: < 5 V und <= 15 mA für 5 ms
电流条件1保证：
Logic input: < 15 V und 2 - 15 mA für 15 ms
最大输出开关频率：
2 Hz
负载电流：
  • 5 A bei 250 V AC für Logikausgang
  • 5 A bei 30 V DC für Logikausgang
允许功率：
  • 480 VA (AC-15), Ie = 2 A, 500000 Zyklen (Ausgänge)
  • 30 W (DC-13), Ie = 1,25 A, 500000 Zyklen (Ausgänge)
最大工作速率：
1800 cyc/h
联系人的类型和组成：
  • 1 S + 1 Ö Fehlersignal
  • 3 S
测量仪器类型：
  • Stromunsymmetrie
  • Temperatur
  • Durchschnittliche Stromstärke Iavg
  • Phasenstrom I1, I2, I3 Effektivwert
  • Earth-fault current
测量精度：
  • 5 - 15 % interne Messung Erdschlussstrom
  • 1 % Spannung (100 - 830 V)
  • 3 % Leistungsfaktor
  • 5 % externe Messung des Erdschlussstroms
  • +/- 30 Minuten/Jahr integrierte Uhr
  • 0,02 Temperatur
  • 5 % Wirk- und Blindleistung
  • 0,02 Strom
浪涌类别：
III
连接网格：
5,08 mm
终端：
  • Steuerkreis: Stecker 1 Kabel 0,25…2,5 mm² (AWG 24 - AWG 14)flexibel mit Kabelende
  • Steuerkreis: Stecker 1 Kabel 0,2…2,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
  • Steuerkreis: Stecker 1 Kabel 0,25…2,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
  • Steuerkreis: Stecker 1 Kabel 0,2…2,5 mm² (AWG 24 - AWG 14)starr ohne Kabelende
  • Steuerkreis: Stecker 2 Kabel 0,2…1 mm² (AWG 24 - AWG 14)flexibel mit Kabelende
  • Steuerkreis: Stecker 2 Kabel 0,2…1,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
  • Steuerkreis: Stecker 2 Kabel 0,5…1,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
  • Steuerkreis: Stecker 2 Kabel 0,2…1 mm² (AWG 24 - AWG 14)starr ohne Kabelende
[M] 拧紧力矩：
Steuerkreis: 0,5…0,6 Nm flach Schraubenzieher 3 mm
污染程度：
3
电磁兼容性：
  • Elektrostatische Entladung, 3, 8 kV Luft, 6 kV Kontakt, conforming to EN/IEC 61000-4-2
  • Abgestrahlte HF-Felder, 3, 10 V/m, conforming to EN/IEC 61000-4-3
  • Prüfung der Störfestigkeit gegen schnelle Transienten (andere Schaltkreise), Level 3, 2 kV, conforming to EN/IEC 61000-4-4
  • Prüfung der Störfestigkeit gegen schnelle Transienten (an Stromversorgung und Relaisausgängen), Stufe 4, 4 kV, conforming to EN/IEC 61000-4-4
  • Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen, 70 %, 500 ms, conforming to EN/IEC 61000-4-11
  • Leitungsgebundene HF-Störungen, 10 V, conforming to EN/IEC 61000-4-6
  • Temperatursensor: Stoßspannungen (serieller Modus), 0,5 kV, conforming to EN/IEC 61000-4-5
  • Temperatursensor: Stoßspannungen (Gleichtakt), 1 kV, conforming to EN/IEC 61000-4-5
  • Steuerkreis: Stoßspannungen (serieller Modus), 1 kV, conforming to EN/IEC 61000-4-5
  • Steuerkreis: Stoßspannungen (Gleichtakt), 1 kV, conforming to EN/IEC 61000-4-5
  • Kommunikation: Stoßspannungen (Gleichtakt), 2 kV, conforming to EN/IEC 61000-4-5
  • Relais-Ausgänge und Spannungsversorgung: Stoßspannungen (serieller Modus), 2 kV, conforming to EN/IEC 61000-4-5
  • Relais-Ausgänge und Spannungsversorgung: Stoßspannungen (Gleichtakt), 4 kV, conforming to EN/IEC 61000-4-5
宽度：
91 mm
身高：
61 mm
深度：
122,5 mm
产品重量：
0,53 kg
Web服务：
Webserver
兼容性代码：
LTMR
LTMR100PBD装配
LTMR100PBD装配
LTMR100PBD包装单位
LTMR100PBD包装单位
LTMR100PBD合同担保
LTMR100PBD合同担保
LTMR100PBD
业务合作

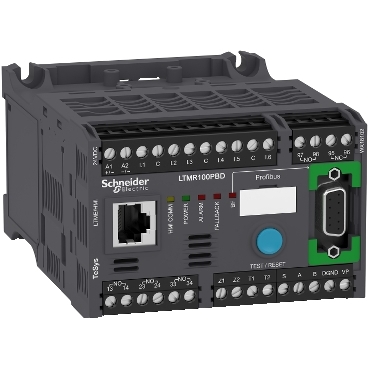

LTMR100PBD - Schneider产品主图
