LTMR100EBDControllerMotormanagementLTMRTeSysT24VDC

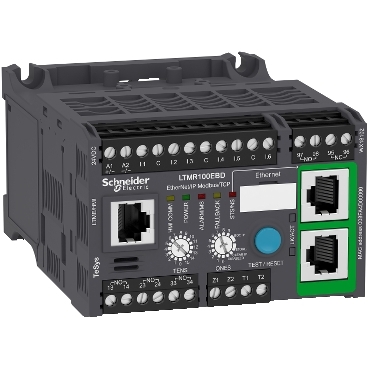

LTMR100EBD
基本信息
型号: LTMR100EBD
Controller Motormanagement LTM R TeSys T, 24 V DC 100A für Ethernet TCP/IP
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- TeSys
- Produktname：
- TeSys T
- Kurzbezeichnung des Geräts：
- LTMR
- Produkt- oder Komponententyp：
- Controller Motormanagement
- Geräteanwendung：
- Geräteüberwachung und -steuerung
- Messstrom：
- 5…100 A
- [UH,nom] Bemessungsbetriebsspannung：
- 24 V DC
- Stromaufnahme：
- 56 - 127 mA
- Versorgungsspannungsgrenzen：
- 20,4…26,24 V DC
- Kommunikationsprotokoll：
- Modbus TCP/EtherNet/IP
- Bus-Typ：
- Ethernet IEEE 802.3 Schnittstelle, Adressierung 0 - 159, Übertragungsrate 10 - 100 Mbit/s, RJ45 mit 2 abgeschirmte Twisted Pair-Kabel
Zusatzmerkmale
- [Ui] Bemessungs-Isolationsspannung：
- 690 V entspricht EN/IEC 60947-1
- 690 V entspricht CSA C22.2 Nr. 14
- 690 V entspricht UL 508
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 6 kV Strom- oder Spannungsmesskreis entspricht EN/IEC 60947-4-1
- 0,8 kV Kommunikationsschaltung entspricht EN/IEC 60947-4-1
- 0,8 kV Stromversorgung, Ein- und Ausgänge entspricht EN/IEC 60947-4-1
- Kurzschlussbeständigkeit：
- 100 kA conforming to EN/IEC 60947-4-1
- Zugehörige Absicherung：
- 4 A gG für Ausgänge
- 0,5 A gG für Steuerkreis
- Schutzart：
- Blockierter Rotor
- Überlast
- Thermischer Überlastschutz
- Erdschlussschutz
- Verpolungsschutz
- Überlast (lange Zeit)
- Leistungsfaktorabweichung
- Phasenunsymmetrie
- Lastfluktuation
- Phasenausfall
- Thermischer Schutz
- Typ der Netz- und Maschinendiagnose：
- Fehleraufzeichnung
- Informationen zum Kontext der Auslösung
- Waiting time after overload tripping
- Auslöseverlauf
- Running hours counter/operating time
- Motorsteuerungsbefehlprotokoll
- Starting current and time
- Phase fault and earth fault trip counters
- Ereignisaufzeichnung
- Remaining operating time before overload tripping
- Logikeingang Nummer：
- 6
- Eingangsstrom：
- 7 mA
- aktueller Zustand 0 garantiert：
- Logic input: < 5 V und <= 15 mA für 5 ms
- aktueller Zustand 1 garantiert：
- Logic input: < 15 V und 2 - 15 mA für 15 ms
- Maximale Ausgangsschaltfrequenz：
- 2 Hz
- Laststrom：
- 5 A bei 250 V AC für Logikausgang
- 5 A bei 30 V DC für Logikausgang
- Zulässige Leistung：
- 480 VA (AC-15), Ie = 2 A, 500000 Zyklen (Ausgänge)
- 30 W (DC-13), Ie = 1,25 A, 500000 Zyklen (Ausgänge)
- Max. Betriebsrate：
- 1800 cyc/h
- Art und Zusammensetzung der Kontakte：
- 1 S + 1 Ö Fehlersignal
- 3 S
- Messgerätetyp：
- Durchschnittliche Stromstärke Iavg
- Earth-fault current
- Temperatur
- Phasenstrom I1, I2, I3 Effektivwert
- Stromunsymmetrie
- Messgenauigkeit：
- 5 - 15 % interne Messung Erdschlussstrom
- 1 % Spannung (100 - 830 V)
- 3 % Leistungsfaktor
- 5 % externe Messung des Erdschlussstroms
- +/- 30 Minuten/Jahr integrierte Uhr
- 0,02 Temperatur
- 5 % Wirk- und Blindleistung
- 0,02 Strom
- 浪涌类别：
- III
- Anschlussraster：
- 5,08 mm
- Anschlüsse - Klemmen：
- Steuerkreis: Stecker 1 Kabel 0,25…2,5 mm² (AWG 24 - AWG 14)flexibel mit Kabelende
- Steuerkreis: Stecker 1 Kabel 0,2…2,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
- Steuerkreis: Stecker 1 Kabel 0,25…2,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
- Steuerkreis: Stecker 1 Kabel 0,2…2,5 mm² (AWG 24 - AWG 14)starr ohne Kabelende
- Steuerkreis: Stecker 2 Kabel 0,2…1 mm² (AWG 24 - AWG 14)flexibel mit Kabelende
- Steuerkreis: Stecker 2 Kabel 0,2…1,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
- Steuerkreis: Stecker 2 Kabel 0,5…1,5 mm² (AWG 24 - AWG 14)flexibel ohne Kabelende
- Steuerkreis: Stecker 2 Kabel 0,2…1 mm² (AWG 24 - AWG 14)starr ohne Kabelende
- [M] Anzugsdrehmoment：
- Steuerkreis: 0,5…0,6 Nm flach Schraubenzieher 3 mm
- Verschmutzungsgrad：
- 3
- elektromagnetische Verträglichkeit：
- Elektrostatische Entladung, 3, 8 kV Luft, 6 kV Kontakt, conforming to EN/IEC 61000-4-2
- Abgestrahlte HF-Felder, 3, 10 V/m, conforming to EN/IEC 61000-4-3
- Prüfung der Störfestigkeit gegen schnelle Transienten (andere Schaltkreise), Level 3, 2 kV, conforming to EN/IEC 61000-4-4
- Prüfung der Störfestigkeit gegen schnelle Transienten (an Stromversorgung und Relaisausgängen), Stufe 4, 4 kV, conforming to EN/IEC 61000-4-4
- Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen, 70 %, 500 ms, conforming to EN/IEC 61000-4-11
- Leitungsgebundene HF-Störungen, 10 V, conforming to EN/IEC 61000-4-6
- Temperatursensor: Stoßspannungen (serieller Modus), 0,5 kV, conforming to EN/IEC 61000-4-5
- Temperatursensor: Stoßspannungen (Gleichtakt), 1 kV, conforming to EN/IEC 61000-4-5
- Steuerkreis: Stoßspannungen (serieller Modus), 1 kV, conforming to EN/IEC 61000-4-5
- Steuerkreis: Stoßspannungen (Gleichtakt), 1 kV, conforming to EN/IEC 61000-4-5
- Kommunikation: Stoßspannungen (Gleichtakt), 2 kV, conforming to EN/IEC 61000-4-5
- Relais-Ausgänge und Spannungsversorgung: Stoßspannungen (serieller Modus), 2 kV, conforming to EN/IEC 61000-4-5
- Relais-Ausgänge und Spannungsversorgung: Stoßspannungen (Gleichtakt), 4 kV, conforming to EN/IEC 61000-4-5
- Breite：
- 91 mm
- Höhe：
- 61 mm
- Tiefe：
- 122,5 mm
- Produktgewicht：
- 0,53 kg
- Webdienste：
- Webserver
- Kompatibilitätscode：
- LTMR
Montage
- Normen：
- IEC 60947-4-1
- UL 508
- IACS E10
- EN 60947-4-1
- CSA C22.2 Nr. 14
- Produktzertifizierungen：
- C-Tick
- KERI
- BV
- ABS
- NOM
- LROS (Lloyds register of shipping)
- RMRoS
- RINA
- GL
- DNV
- ATEX
- CCC
- EAC
- UL
- CSA
- Beschichtung：
- 12 x 24 Stundenzyklen entspricht EN/IEC 60068-2-30
- 48 h entspricht EN/IEC 60070-2-11
- TH entspricht EN/IEC 60068
- Feuerbeständigkeit：
- 650 °C entspricht EN/IEC 60695-2-12
- 960 °C entspricht UL 94
- Umgebungstemperatur bei Betrieb：
- -20…60 °C
- Umgebungstemperatur bei Lagerung：
- -40…80 °C
- Betriebshöhe：
- <= 2.000 m ohne Leistungsminderung
- Mechanische Robustheit：
- Schwingungen auf symmetrischer Schiene montiert: 1 Gn, 5 - 300 Hz entspricht EN/IEC 60068-2-6
- Schwingungen auf Platte montiert: 4 Gn, 5 - 300 Hz entspricht EN/IEC 60068-2-6
- Schocks Sinushalbwellenbeschleunigung: 15 Gn für 11 ms entspricht EN/IEC 60068-2-27
- Schutzart (IP)：
- IP20
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 10,000 cm
- VPE 1 Breite：
- 7,100 cm
- VPE 1 Länge：
- 13,500 cm
- VPE 1 Gewicht：
- 515,000 g
- VPE 2 Art：
- S02
- VPE 2 Menge：
- 10
- VPE 2 Höhe：
- 15,000 cm
- VPE 2 Breite：
- 30,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Gewicht：
- 5,530 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
