LRD3353Motorschutzrelais23-32A1S+1ÖKlasse10A

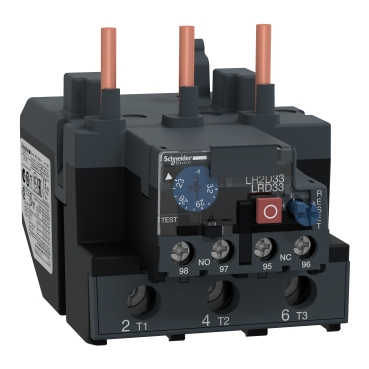

LRD3353
基本信息
型号: LRD3353
Motorschutzrelais, 23-32A, 1S+1Ö, Klasse 10A
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- TeSys
- Produktname：
- TeSys LRD
- TeSys Deca
- Produkt- oder Komponententyp：
- Thermisches Überlastrelais mit Differenzialschutz
- Kurzbezeichnung des Geräts：
- LRD
- Geräteanwendung：
- Motorschutz
- Produktkompatibilität：
- LC1D80
- LC1D95
- Netzwerktyp：
- AC
- DC
- Thermische Auslöseklasse：
- Klasse 10 A entspricht IEC 60947-4-1
- Einstellbereich für thermischen Schutz：
- 23…32 A
- [Ui] Bemessungs-Isolationsspannung：
- Stromkreis: 1000 V entspricht IEC 60947-4-1
- Stromkreis: 600 V entspricht CSA
- Stromkreis: 600 V entspricht UL
Zusatzmerkmale
- Netzwerkfrequenz：
- 0 - 400 Hz
- Montagehalterung：
- Platte, mit speziellem Zubehör
- Schiene, mit speziellem Zubehör
- Unter Schütz
- Auslöseschwelle：
- 1,14 +/- 0,06 Ir entspricht IEC 60947-4-1
- Aufbau der Hilfskontakte：
- 1 S + 1 Ö
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 5 A für Signalschaltkreis
- zulässiger Strom：
- 0,72 A bei 500 V AC-15 für Signalschaltkreis
- 0,06 A bei 440 V DC-13 für Signalschaltkreis
- [Ue] Betriebsbemessungsspannung：
- 1.000 V AC 0 - 400 Hz für Stromkreis entspricht IEC 60947-4-1
- Zugehörige Absicherung：
- 4 A gG für Signalschaltkreis
- 4 A BS für Signalschaltkreis
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 6 kV entspricht IEC 60947-1
- Phasenausfall-Empfindlichkeit：
- Auslösestrom 130 % von Ir auf zwei Phasen, die letzte bei 0
- Kontrolltyp：
- Rot Drucktaste: Stopp
- Blau Drucktaste: Rückstellung
- Temperaturausgleich：
- -20…60 °C
- Anschlüsse - Klemmen：
- Stromkreis: Schraubklemmenleisten 1 Kabel(n) 4…35 mm² flexibel ohne Kabelende
- Stromkreis: Schraubklemmenleisten 1 Kabel(n) 4…35 mm² flexibel mit Kabelende
- Stromkreis: Schraubklemmenleisten 1 Kabel(n) 4…35 mm² starr ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…2,5 mm² flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…2,5 mm² flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…2,5 mm² starr ohne Kabelende
- [M] Anzugsdrehmoment：
- Steuerkreis: 1,7 Nm - auf Schraubklemmenleisten
- Stromkreis: 9 Nm - auf Schraubklemmenleisten
- Höhe：
- 81 mm
- Breite：
- 70 mm
- Tiefe：
- 115 mm
- Produktgewicht：
- 0,51 kg
Montage
- Klimafestigkeit：
- entspricht IACS E10
- Schutzart (IP)：
- IP20 entspricht IEC 60529
- Umgebungstemperatur bei Betrieb：
- -20…60 °C ohne Leistungsminderung entspricht IEC 60947-4-1
- Umgebungstemperatur bei Lagerung：
- -60…70 °C
- Flammenfestigkeit：
- V1 entspricht UL 94
- Mechanische Robustheit：
- Schwingungen: 6 Gn entspricht IEC 60068-2-6
- Schocks: 15 Gn für 11 ms entspricht IEC 60068-2-7
- Durchschlagfestigkeit：
- 2,2 kV bei 50 Hz entspricht IEC 60947-1
- Normen：
- EN/IEC 60947-4-1
- EN/IEC 60947-5-1
- UL 60947-4-1
- UL 60947-5-1
- CSA C22.2 Nr. 60947-4-1
- CSA C22.2 Nr. 60947-5-1
- GB/T 14048.4
- GB/T 14048.5
- EN 50495
- Produktzertifizierungen：
- IEC
- UL
- CSA
- CCC
- EAC
- ATEX INERIS
- UKCA
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 8,0 cm
- VPE 1 Breite：
- 8,8 cm
- VPE 1 Länge：
- 12,0 cm
- VPE 1 Gewicht：
- 498,0 g
- VPE 2 Art：
- S02
- VPE 2 Menge：
- 12
- VPE 2 Höhe：
- 15,0 cm
- VPE 2 Breite：
- 30,0 cm
- VPE 2 Länge：
- 40,0 cm
- VPE 2 Gewicht：
- 6,32 kg
- VPE 3 Art：
- P06
- VPE 3 Menge：
- 192
- VPE 3 Höhe：
- 77,0 cm
- VPE 3 Breite：
- 80,0 cm
- VPE 3 Länge：
- 60,0 cm
- VPE 3 Gewicht：
- 109,62 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
