LR2K0314Motorschutzrelais55-8A1S+1ÖKlasse10A

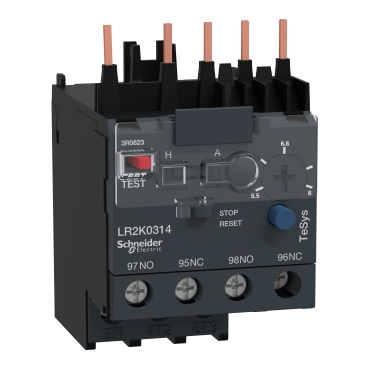

LR2K0314
基本信息
型号: LR2K0314
Motorschutzrelais, 5,5-8A, 1S+1Ö, Klasse 10A
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- TeSys
- Produktname：
- TeSys LRK
- Produkt- oder Komponententyp：
- Thermisches Überlastrelais mit Differenzialschutz
- Kurzbezeichnung des Geräts：
- LR2K
- Geräteanwendung：
- Motorschutz
- Produktkompatibilität：
- LC7K
- LC1K
- LP4K
- LP1K
- Netzwerktyp：
- DC
- AC
- Thermische Auslöseklasse：
- Klasse 10 A entspricht IEC 60947-4-1
- Einstellbereich für thermischen Schutz：
- 5,5…8 A
- [Ui] Bemessungs-Isolationsspannung：
- Stromkreis: 690 V entspricht BS 4941
- Stromkreis: 690 V entspricht IEC 60947
- Stromkreis: 750 V entspricht VDE 0110 Gruppe C
- Stromkreis: 600 V entspricht CSA C22.2 Nr. 14
Zusatzmerkmale
- Netzwerkfrequenz：
- <= 400 Hz
- Montagehalterung：
- Unter Schütz
- Platte, mit speziellem Zubehör
- Schiene, mit speziellem Zubehör
- Aufbau der Hilfskontakte：
- 1 S + 1 Ö
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 6 A für Signalschaltkreis
- [Ue] Betriebsbemessungsspannung：
- <= 690 V für Stromkreis
- 690 V AC AC-15 für Signalschaltkreis
- 250 V DC DC-13 für Signalschaltkreis
- Zugehörige Absicherung：
- 6 A gG für Signalschaltkreis entspricht VDE 0660
- 6 A gG für Signalschaltkreis entspricht IEC 60947
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 6 kV
- Verlustleistung pro Pol：
- 2 W
- Phasenausfall-Empfindlichkeit：
- Ja entspricht IEC 60947-4-1
- Lokale Signalisierung：
- Auslöseanzeige (gelb)
- Kontrolltyp：
- Rot Drucktaste: Auslösetestfunktion
- Blau Drucktaste: Stopp und manuelle Rückstellung
- Wahlschalter: manuell oder automatisch Rückstellung
- Anschlüsse - Klemmen：
- Schraubklemmenleisten 1 Kabel(n) 1,5…4 mm²starr
- Schraubklemmenleisten 2 Kabel(n) 1,5…4 mm²starr
- Schraubklemmenleisten 1 Kabel(n) 0,75…4 mm²flexibel ohne Kabelende
- Schraubklemmenleisten 2 Kabel(n) 0,75…4 mm²flexibel ohne Kabelende
- Schraubklemmenleisten 1 Kabel(n) 0,34…2,5 mm²flexibel mit Kabelende
- Schraubklemmenleisten 2 Kabel(n) 0,34…1,5 mm²flexibel mit Kabelende
- [M] Anzugsdrehmoment：
- 1,3 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Philips Nr. 2
- 1,3 Nm - auf Schraubklemmenleisten - mit Schraubenzieher flach Ø 6
- 1,3 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Position Nr. 2
- Höhe：
- 58 mm
- Breite：
- 45 mm
- Tiefe：
- 65 mm
- Produktgewicht：
- 0,145 kg
Montage
- Normen：
- VDE 0660
- NF C 63-650
- IEC 60947
- BS 4941
- Produktzertifizierungen：
- UL
- CSA
- UKCA
- Beschichtung：
- TC entspricht IEC 60068
- TC entspricht DIN 50016
- Schutzart (IP)：
- IP2x entspricht IEC 60529
- Umgebungstemperatur bei Betrieb：
- -20…55 °C ohne Leistungsminderung entspricht IEC 60947
- -30…60 °C mit Unterlastung entspricht IEC 60947
- Umgebungstemperatur bei Lagerung：
- -40…70 °C
- Betriebshöhe：
- 2.000 m ohne Leistungsminderung
- Feuerbeständigkeit：
- 850 °C entspricht IEC 60695-2-1
- Flammenfestigkeit：
- V1 entspricht UL 94
- Anforderung 2 entspricht NF F 16-101
- Anforderung 2 entspricht NF F 16-102
- Mechanische Robustheit：
- Schocks Schließer: 10 Gn für 11 ms entspricht IEC 60068-2-27
- Schocks Öffner: 10 Gn für 11 ms entspricht IEC 60068-2-27
- Schwingungen Schließer: 2 Gn, 5 - 300 Hz entspricht IEC 60068-2-6
- Schwingungen Öffner: 2 Gn, 5 - 300 Hz entspricht IEC 60068-2-6
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 5,000 cm
- VPE 1 Breite：
- 7,100 cm
- VPE 1 Länge：
- 8,200 cm
- VPE 1 Gewicht：
- 159,000 g
- VPE 2 Art：
- S02
- VPE 2 Menge：
- 41
- VPE 2 Höhe：
- 15,000 cm
- VPE 2 Breite：
- 30,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Gewicht：
- 6,756 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
