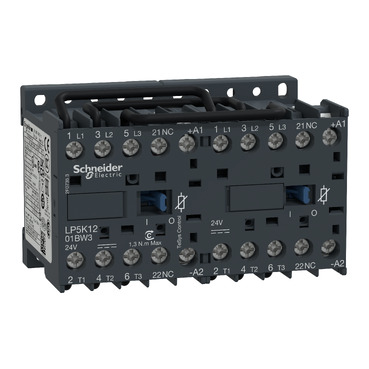

LP5K1201BW3Wendeschützkombination3p12ASpule24VDC
LP5K1201BW3
基本信息
型号: LP5K1201BW3
Wendeschützkombination, 3p, 12A, Spule 24V DC
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- TeSys
- Produktname：
- TeSys K
- Produkt- oder Komponententyp：
- Wendeschütz
- Kurzbezeichnung des Geräts：
- LP5K
- Geräteanwendung：
- Steuerung
- Anwendung des Schützes：
- Motorsteuerung
- Ohmsche Last
- Nutzungskategorie：
- AC-1
- AC-3
- AC-4
- AC-3e
- Gerätedarstellung：
- Vorgefertigt mit reversierender Leistungssammelschiene
- Beschreibung der Pole：
- 3P
- Strommast Kontaktzusammensetzung：
- 3 S
- [Ue] Betriebsbemessungsspannung：
- Stromkreis: 690 V AC 50/60 Hz
- Signalschaltkreis: <= 690 V AC 50/60 Hz
- [Ie] Betriebsbemessungstrom：
- 20 A (bei <50 °C) bei <= 440 V AC AC-1 für Stromkreis
- 16 A (bei <70 °C) bei 690 V AC AC-1 für Stromkreis
- 12 A bei <= 440 V AC AC-3 für Stromkreis
- 12 A bei <= 440 V AC AC-3e für Stromkreis
- Motorleistung (kW)：
- 4 kW bei 480 V AC 50/60 Hz
- 4 kW bei 500 - 600 V AC 50/60 Hz
- 4 kW bei 660 - 690 V AC 50/60 Hz
- 3 kW bei 220 - 230 V AC 50/60 Hz
- 5,5 kW bei 380 - 415 V AC 50/60 Hz
- 5,5 kW bei 440 V AC 50/60 Hz
- Steuerstromkreis-Typ：
- DC geringe Leistungsaufnahme
- [Uc] Steuerkreisspannung：
- 24 V DC
- Aufbau der Hilfskontakte：
- 1 Ö
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 8 kV
- 浪涌类别：
- III
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 20 A (bei 50 °C) für Stromkreis
- 10 A (bei 50 °C) für Signalschaltkreis
- [Irms] Bemessungseinschaltvermögen：
- 110 A AC für Signalschaltkreis entspricht IEC 60947
- 144 A AC für Stromkreis entspricht NF C 63-110
- 144 A AC für Stromkreis entspricht IEC 60947
- Nenn-Unterbrechungskapazität：
- 110 A bei 440 V entspricht IEC 60947
- 80 A bei 500 V entspricht IEC 60947
- 70 A bei 660 - 690 V entspricht IEC 60947
- [Icw] Bemessungs-Kurzzeitstromfestigkeit：
- 115 A 50 °C - 1 s für Stromkreis
- 105 A 50 °C - 5 s für Stromkreis
- 100 A 50 °C - 10 s für Stromkreis
- 75 A 50 °C - 30 s für Stromkreis
- 55 A 50 °C - 1 min für Stromkreis
- 50 A 50 °C - 3 min für Stromkreis
- 80 A - 1 s für Signalschaltkreis
- 90 A - 500 ms für Signalschaltkreis
- 110 A - 100 ms für Signalschaltkreis
- 25 A 50 °C - >= 15 min. für Stromkreis
- Zugehörige Absicherung：
- 25 A gG bei <= 440 V für Stromkreis
- 25 A aM für Stromkreis
- 10 A gG für Signalschaltkreis entspricht IEC 60947
- 10 A gG für Signalschaltkreis entspricht VDE 0660
- Durchschnittliche Impedanz：
- 3 MOhm - Ith 20 A 50 Hz für Stromkreis
- [Ui] Bemessungs-Isolationsspannung：
- Stromkreis: 600 V entspricht UL 508
- Stromkreis: 690 V entspricht IEC 60947-4-1
- Signalschaltkreis: 690 V entspricht IEC 60947-4-1
- Signalschaltkreis: 690 V entspricht IEC 60947-5-1
- Signalschaltkreis: 600 V entspricht UL 508
- Stromkreis: 600 V entspricht CSA C22.2 Nr. 14
- Signalschaltkreis: 600 V entspricht CSA C22.2 Nr. 14
- Elektrische Lebensdauer：
- 1,3 Mcycles 12 A AC-3 bei Ue <= 440 V
- 1,3 Mcycles 12 A AC-3e bei Ue <= 440 V
- 0,3 Mcycles 20 A AC-1 bei Ue <= 690 V
- 0,02 Mcycles 72 A AC-4 bei Ue <= 440 V
- Verriegelungsart：
- Mechanisch
- Montagehalterung：
- Schiene
- Platte
- Normen：
- EN/IEC 60947-4-1
- GB/T 14048.4
- UL 60947-4-1
- CSA C22.2 Nr. 60947-4-1
- JIS C8201-4-1
- Produktzertifizierungen：
- CB-Regelung
- CCC
- UL
- CSA
- EAC
- CE
- UKCA
- Anschlüsse - Klemmen：
- Schraubklemmenleisten 1 Kabel(n) 1,5…4 mm²starr
- Schraubklemmenleisten 1 Kabel(n) 0,75…4 mm²flexibel ohne Kabelende
- Schraubklemmenleisten 1 Kabel(n) 0,34…2,5 mm²flexibel mit Kabelende
- Schraubklemmenleisten 2 Kabel(n) 1,5…4 mm²starr
- Schraubklemmenleisten 2 Kabel(n) 0,75…4 mm²flexibel ohne Kabelende
- Schraubklemmenleisten 2 Kabel(n) 0,34…1,5 mm²flexibel mit Kabelende
- [M] Anzugsdrehmoment：
- 0,8…1,3 Nm - auf Schraubklemmenleisten Philips Nr. 2
- 0,8…1,3 Nm - auf Schraubklemmenleisten flach Ø 6
- 0,8…1,3 Nm - auf Schraubklemmenleisten Position Nr. 2
- Betriebszeit：
- 10 - 20 ms Spulen-Aberregung und NO-Öffnung
- 30 - 40 ms Spulen-Erregung und NO-Schließung
- Niveau des Sicherheitslevels：
- B10d = 1369863 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1
- B10d = 20000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1
- Mechanische Lebensdauer：
- 5 Mcycles
- Max. Betriebsrate：
- 3600 cyc/h
Zusatzmerkmale
- Spulentechnologie：
- Integrierte bidirektionaler Spitzenbegrenzungsdioden-Suppressor
- Steuerkreisspannungsgrenzen：
- Betrieb: 0,7 - 1,30 Uc (bei <50 °C)
- Abfallspannung: 0,1 - 0,7 Uc (bei <50 °C)
- Anzugsleistung in W：
- 1,8 W (bei 20 °C)
- Halteleistungsaufnahme in W：
- 1,8 W bei 20 °C
- Wärmeabgabe：
- 1,8 W
- Typ der Hilfskontakte：
- Typ unverzögert 1 Ö
- Min. Schaltstrom：
- 5 mA for Signalschaltkreis
- Min. Schaltspannung：
- 17 V for Signalschaltkreis
- nicht überlappender Abstand：
- 0,5 mm
- Isolierwiderstand：
- > 10 MOhm for Signalschaltkreis
Montage
- Schutzart (IP)：
- IP20 entspricht VDE 0106
- Beschichtung：
- TC entspricht IEC 60068
- TC entspricht DIN 50016
- Umgebungstemperatur bei Betrieb：
- -25…50 °C
- Umgebungstemperatur bei Lagerung：
- -50…80 °C
- Betriebshöhe：
- 2.000 m ohne Leistungsminderung
- Flammenfestigkeit：
- V1 entspricht UL 94
- Anforderung 2 entspricht NF F 16-101
- Anforderung 2 entspricht NF F 16-102
- Mechanische Robustheit：
- Schocks Schütz geschlossen, auf Z-Achse: 15 Gn für 11 ms entspricht IEC 60068-2-27
- Schocks Schütz offen, auf Z-Achse: 10 Gn für 11 ms entspricht IEC 60068-2-27
- Schwingungen Schütz geschlossen: 4 Gn, 5 - 300 Hz entspricht IEC 60068-2-6
- Schwingungen Schütz geöffnet: 2 Gn, 5 - 300 Hz entspricht IEC 60068-2-6
- Schocks Schütz offen, auf X-Achse: 10 Gn für 11 ms entspricht IEC 60068-2-27
- Schocks Schütz offen, auf Y-Achse: 6 Gn für 11 ms entspricht IEC 60068-2-27
- Schocks Schütz geschlossen, auf X-Achse: 15 Gn für 11 ms entspricht IEC 60068-2-27
- Schocks Schütz geschlossen, auf Y-Achse: 10 Gn für 11 ms entspricht IEC 60068-2-27
- Höhe：
- 58 mm
- Breite：
- 90 mm
- Tiefe：
- 57 mm
- Produktgewicht：
- 0,49 kg
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 6,500 cm
- VPE 1 Breite：
- 9,200 cm
- VPE 1 Länge：
- 6,200 cm
- VPE 1 Gewicht：
- 448,000 g
- VPE 2 Art：
- S02
- VPE 2 Menge：
- 20
- VPE 2 Höhe：
- 15,000 cm
- VPE 2 Breite：
- 30,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Gewicht：
- 9,376 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
