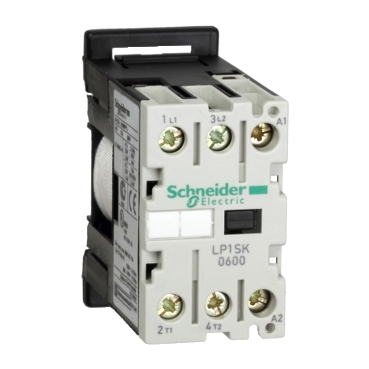

LP1SK0600BD
基本信息
型号: LP1SK0600BD
Mini-Schütz LP1SK 2p, Spule 24 V DC
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Produkt- oder Komponententyp：
- Mini-Schütz
- Kurzbezeichnung des Geräts：
- LP1SK
- Anwendung des Schützes：
- Ohmsche Last
- Nutzungskategorie：
- AC-1
- Strommast Kontaktzusammensetzung：
- 2P
- Zusammensetzung des Polkontakts：
- 2 S
- [Ue] Betriebsbemessungsspannung：
- Stromkreis: 690 V AC 50/60 Hz
- [Ie] Betriebsbemessungstrom：
- 12 A (bei <55 °C) AC AC-1
- Steuerstromkreis-Typ：
- DC Standard
- [Uc] Steuerkreisspannung：
- 24 V DC
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 12 A (bei 55 °C) für Stromkreis
- [Irms] Bemessungseinschaltvermögen：
- 66 A bei 690 V AC entspricht IEC 60947
- 66 A bei 690 V AC entspricht NF C 63-110
- Nenn-Unterbrechungskapazität：
- 52 A bei <= 400 V für Stromkreis entspricht NF C 63-110
- 52 A bei <= 400 V für Stromkreis entspricht IEC 60947
- [Icw] Bemessungs-Kurzzeitstromfestigkeit：
- 50 A 55 °C für Stromkreis
- Zugehörige Absicherung：
- 16 A gI bei <= 440 V für Stromkreis entspricht IEC 60947
- Durchschnittliche Impedanz：
- 4 MOhm - Ith 12 A 50 Hz
- [Ui] Bemessungs-Isolationsspannung：
- 690 V entspricht IEC 60947
- 690 V entspricht VDE 0110 Gruppe C
- 690 V entspricht BS 5424
- 690 V entspricht UL 508
- 690 V entspricht CSA C22.2 Nr. 14
- Montagehalterung：
- Schiene
- Normen：
- EN/IEC 60947-4-1
- UL 60947-4-1
- CSA C22.2 Nr. 60947-4-1
- Produktzertifizierungen：
- CB-Regelung
- CE
- UKCA
- EAC
- cULus
- Anschlüsse - Klemmen：
- Stromkreis: Stecker 1 Kabel(n) 0,35…6 mm²flexibel mit Kabelende
- Stromkreis: Stecker 1 Kabel(n) 0,5…6 mm²flexibel ohne Kabelende
- Stromkreis: Stecker 1 Kabel(n) 1,5…6 mm²starr
- Stromkreis: Stecker 2 Kabel(n) 0,35…1,5 mm²flexibel mit Kabelende
- Stromkreis: Stecker 2 Kabel(n) 0,35…2,5 mm²flexibel ohne Kabelende
- Stromkreis: Stecker 2 Kabel(n) 1,5…4 mm²starr
- [M] Anzugsdrehmoment：
- 0,8 Nm - auf Stecker - mit Schraubenzieher Position Nr. 1
- Betriebszeit：
- 4 - 6 ms Spulen-Aberregung und NO-Öffnung
- 8 - 12 ms Spulen-Erregung und NO-Schließung
- Mechanische Lebensdauer：
- 10 Mcycles
- Max. Betriebsrate：
- 1200 cyc/h
Zusatzmerkmale
- Steuerkreisspannungsgrenzen：
- Betrieb: 0,85 - 1,1 Uc (bei <50 °C)
- Abfallspannung: 0,1 - 0,75 Uc (bei <50 °C)
- Anzugsleistung in W：
- 2,2 W (bei 20 °C)
- Halteleistungsaufnahme in W：
- 2,2 W bei 20 °C
- Wärmeabgabe：
- 2,2 W
Montage
- Schutzart (IP)：
- IP2x entspricht VDE 0106
- Beschichtung：
- TC entspricht IEC 60068
- TC entspricht DIN 50015
- Umgebungstemperatur bei Betrieb：
- -20…50 °C
- Umgebungstemperatur bei Lagerung：
- -50…70 °C
- Betriebshöhe：
- 2.000 m ohne Leistungsminderung
- Höhe：
- 56 mm
- Breite：
- 27 mm
- Tiefe：
- 55,5 mm
- Produktgewicht：
- 0,132 kg
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 3,3 cm
- VPE 1 Breite：
- 5,9 cm
- VPE 1 Länge：
- 6,7 cm
- VPE 1 Gewicht：
- 122,0 g
- VPE 2 Art：
- S01
- VPE 2 Menge：
- 40
- VPE 2 Höhe：
- 15,0 cm
- VPE 2 Breite：
- 15,0 cm
- VPE 2 Länge：
- 40,0 cm
- VPE 2 Gewicht：
- 5,174 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
