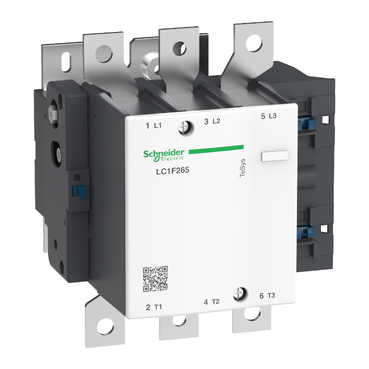

Schneider LC1F265 原厂跨境采购_零搜
LC1F265LeistungsschützLC1F3p132kW265A400VAC3
LC1F265
基本信息
型号: LC1F265
Leistungsschütz LC1F 3p, 132 kW, 265 A, 400 V AC3
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- TeSys
- Produktname：
- TeSys F
- Produkt- oder Komponententyp：
- Schütz
- Kurzbezeichnung des Geräts：
- LC1F
- Anwendung des Schützes：
- Ohmsche Last
- Motorsteuerung
- Nutzungskategorie：
- AC-3
- AC-4
- AC-1
- Beschreibung der Pole：
- 3P
- Strommast Kontaktzusammensetzung：
- 3 S
- [Ie] Betriebsbemessungstrom：
- 350 A (bei <40 °C) bei <= 440 V AC AC-1
- 265 A (bei <55 °C) bei <= 440 V AC AC-3
- Motorleistung (kW)：
- 132 kW bei 380 - 400 V AC 50/60 Hz (AC-3)
- 140 kW bei 415 V AC 50/60 Hz (AC-3)
- 140 kW bei 440 V AC 50/60 Hz (AC-3)
- 147 kW bei 1.000 V AC 50/60 Hz (AC-3)
- 160 kW bei 500 V AC 50/60 Hz (AC-3)
- 75 kW bei 220 - 240 V AC 50/60 Hz (AC-3)
- 160 kW bei 660 - 690 V AC 50/60 Hz (AC-3)
- 51 kW bei 400 V AC 50/60 Hz (AC-4)
Zusatzmerkmale
- Steuerkreisspannung：
- 24...1000 V AC 40 - 400 Hz with LX1/LX9 coil
- 24...460 V DC with LX4 coil
- 100 - 250 V AC 50/60 Hz with LXE coil
- 100...380 V with LXE coil
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 8 kV
- 浪涌类别：
- III
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 350 A (bei 40 °C)
- [Irms] Bemessungseinschaltvermögen：
- 2650 A AC entspricht IEC 60947-4-1
- Nenn-Unterbrechungskapazität：
- 2120 A entspricht IEC 60947-4-1
- [Icw] Bemessungs-Kurzzeitstromfestigkeit：
- 2200 A 40 °C - 10 s
- 1230 A 40 °C - 30 s
- 950 A 40 °C - 1 min
- 620 A 40 °C - 3 min
- 480 A 40 °C - 10 min
- Zugehörige Absicherung：
- 315 A aM bei <= 440 V
- 400 A gG bei <= 440 V
- Durchschnittliche Impedanz：
- 0,3 MOhm - Ith 350 A 50 Hz
- [Ui] Bemessungs-Isolationsspannung：
- 1000 V entspricht IEC 60947-4-1
- 1500 V entspricht VDE 0110 Gruppe C
- Verlustleistung pro Pol：
- 37 W AC-1
- 21 W AC-3
- Steuerkreisspannungsgrenzen：
- Betrieb: 0,85 - 1,1 Uc AC 40 - 400 Hz with LX1/LX9 coil
- Abfallspannung: 0,35 - 0,55 Uc AC 40 - 400 Hz with LX1/LX9 coil
- Betrieb: 0,85 - 1,1 Uc DC with LX4 coil
- Abfallspannung: 0,15 - 0,2 Uc DC with LX4 coil
- Betrieb: 85...275 V AC 50/60 Hz with LXE coil
- Abfallspannung: 0...60 V AC 50/60 Hz with LXE coil
- Betrieb: 85...418 V DC with LXE coil
- Abfallspannung: 0...45 V DC with LXE coil
- Wärmeabgabe：
- 8 W
- 2,2…2,5 W
- Ansprechzeit：
- 40 - 65 ms Schließung für with LX1/LX9 coil
- 100 - 170 ms Öffnung für with LX1/LX9 coil
- 40 - 50 ms Schließung für with LX4 coil
- 40 - 65 ms Öffnung für with LX4 coil
- 40 - 80 ms Schließung für with LXE coil
- 6...54 ms Öffnung für with LXE coil
- Montagehalterung：
- Platte
- Normen：
- IEC 60947-1
- IEC 60947-4-1
- JIS C8201-4-1
- EN 60947-1
- EN 60947-4-1
- Produktzertifizierungen：
- ABS
- CB
- DNV
- RMRoS
- UL
- CSA
- RINA
- LROS (Lloyds register of shipping)
- BV
- UKCA
- Anschlüsse - Klemmen：
- Stromkreis: Schiene 2 Kabel(n) - Schienenquerschnitt: 32 x 4 mm
- Stromkreis: Ringkabelschuhklemmen 1 Kabel(n) 240 mm²
- Stromkreis: Stecker 1 Kabel(n) 240 mm²
- Stromkreis: Schraubenverbindung
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 1…4 mm²flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…4 mm²flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 1…4 mm²flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…2,5 mm²starr ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 1…4 mm²
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…4 mm²
- Steuerkreis: Schraubklemmenleisten 1,0 Kabel(n) 0,2…2,5 mm²flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 1,0 Kabel(n) 0,25…2,5 mm²flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 1,0 Kabel(n) 0,2…2,5 mm²starr ohne Kabelende
- [M] Anzugsdrehmoment：
- Stromkreis: 35 Nm
- Steuerkreis: 1,2 Nm
- Steuerkreis: 0,6 Nm
- Mechanische Lebensdauer：
- 10 Mcycles
- Anzugsleistung in VA：
- 600…700 VA, 40 - 400 Hz cos phi 0,9 (at 20 °C)with LX1/LX9 coil
- 655…803 VA (at 20 °C)with LX4 coil
- 300…350 VA, 50/60 Hz cos phi 0,5 (at 20 °C)with LXE coil
- 300…310 VA (at 20 °C)with LXE coil
- Halteleistungsaufnahme in VA：
- 8…10 VA, 40 - 400 Hz cos phi 0,9 (at 20 °C)with LX1/LX9 coil
- 3,68…4,53 VA (at 20 °C)with LX4 coil
- 4,5…7,0 VA, 50/60 Hz cos phi 0,5 (at 20 °C)with LXE coil
- 2,5…4,0 VA (at 20 °C)with LXE coil
- Max. Betriebsrate：
- 2400 cyc/h 55 °C
- Kompatibilitätscode：
- LC1F
- [Ue] Betriebsbemessungsspannung：
- <= 1.000 V AC-1
- <= 690 V AC-3
- <= 690 V AC-4
- <= 460 V DC
Montage
- Schutzart (IP)：
- IP20 Vorderseite mit Schutzabdeckungen entspricht IEC 60529
- IP20 Vorderseite mit Schutzabdeckungen entspricht VDE 0106
- Beschichtung：
- TH
- Umgebungstemperatur bei Betrieb：
- -5…55 °C
- Umgebungstemperatur bei Lagerung：
- -60…80 °C
- zulässige Geräte-Umgebungstemperatur：
- -40…70 °C
- Aufstellungshöhe：
- 3.000 m ohne Leistungsreduzierung
- Mechanische Robustheit：
- Schwingungen Schütz geöffnet: 2 Gn, 5 - 300 Hz
- Schwingungen Schütz geschlossen: 5 Gn, 5 - 300 Hz
- Schocks Schütz geöffnet: 6 Gn für 1/2-Sinuswelle (11 ms)
- Schocks Schütz geschlossen: 15 Gn für 1/2-Sinuswelle (11 ms)
- Höhe：
- 203 mm
- Breite：
- 201,5 mm
- Tiefe：
- 213 mm
- Produktgewicht：
- 8,54 kg
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 25,000 cm
- VPE 1 Breite：
- 25,000 cm
- VPE 1 Länge：
- 28,000 cm
- VPE 1 Gewicht：
- 7,159 kg
- VPE 2 Art：
- P06
- VPE 2 Menge：
- 12
- VPE 2 Höhe：
- 75,000 cm
- VPE 2 Breite：
- 60,000 cm
- VPE 2 Länge：
- 80,000 cm
- VPE 2 Gewicht：
- 95,140 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
