LC1F225P7
基本信息
型号: LC1F225P7

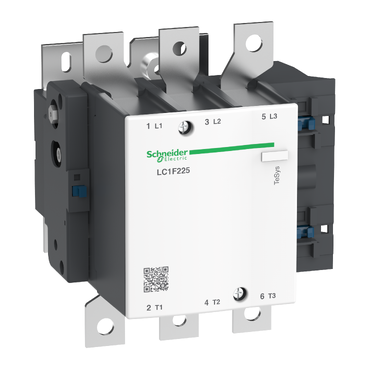

Leistungsschütz LC1F 3p, 110 kW, 225 A, 400 V AC3, Spule 230 V AC
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- TeSys
- Baureihe：
- TeSys F
- Produkt- oder Komponententyp：
- Schütz
- Kurzbezeichnung des Geräts：
- LC1F
- Anwendung des Schützes：
- Motorsteuerung
- Ohmsche Last
- Nutzungskategorie：
- AC-3
- AC-1
- AC-4
- Beschreibung der Pole：
- 3P
- [Ue] Betriebsbemessungsspannung：
- <= 460 V DC
- <= 690 V AC 50/60 Hz
- [Uc] Steuerkreisspannung：
- 230 V AC 40 - 400 Hz
- [Ie] Betriebsbemessungstrom：
- 315 A (bei <40 °C) bei <= 440 V AC-1
- 225 A (bei <55 °C) bei <= 440 V AC-3
Zusatzmerkmale
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 8 kV
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 315 A (bei 40 °C)
- Nenn-Unterbrechungskapazität：
- 1800 A entspricht IEC 60947-4-1
- [Icw] Bemessungs-Kurzzeitstromfestigkeit：
- 1800 A 40 °C - 10 s
- 1000 A 40 °C - 30 s
- 850 A 40 °C - 1 min
- 560 A 40 °C - 3 min
- 440 A 40 °C - 10 min
- Zugehörige Absicherung：
- 315 A gG bei <= 440 V
- 250 A aM bei <= 440 V
- Durchschnittliche Impedanz：
- 0,32 MOhm - Ith 315 A 50 Hz
- [Ui] Bemessungs-Isolationsspannung：
- 1000 V entspricht IEC 60947-4-1
- 1500 V entspricht VDE 0110 Gruppe C
- Verlustleistung pro Pol：
- 32 W AC-1
- 16 W AC-3
- 浪涌类别：
- III
- Strommast Kontaktzusammensetzung：
- 3 S
- Motorleistung (kW)：
- 110 kW bei 380 - 400 V AC 50/60 Hz (AC-3)
- 110 kW bei 415 V AC 50/60 Hz (AC-3)
- 110 kW bei 440 V AC 50/60 Hz (AC-3)
- 129 kW bei 500 V AC 50/60 Hz (AC-3)
- 129 kW bei 660 - 690 V AC 50/60 Hz (AC-3)
- 63 kW bei 220 - 230 V AC 50/60 Hz (AC-3)
- 40 kW bei 400 V AC 50/60 Hz (AC-4)
- Steuerkreisspannungsgrenzen：
- Betrieb: 0,85 - 1,1 Uc 40 - 400 Hz (bei 55 °C)
- Abfallspannung: 0.2...0.55 Uc 40 - 400 Hz (bei 55 °C)
- Mechanische Lebensdauer：
- 10 Mcycles
- Anzugsleistung in VA：
- 1070 VA, 40 - 400 Hz cos phi 0,9 (bei 20 °C)
- Halteleistungsaufnahme in VA：
- 9,9 VA, 40 - 400 Hz cos phi 0,9 (bei 20 °C)
- Max. Betriebsrate：
- 2400 cyc/h 55 °C
- Betriebszeit：
- 35 ms Schließung (bei Uc)
- 130 ms Öffnung (bei Uc)
- Anschlüsse - Klemmen：
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 1…4 mm²flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…4 mm²flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 1…4 mm²flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…2,5 mm²flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 1…4 mm²starr ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1…4 mm²starr ohne Kabelende
- Stromkreis: Schiene 2 Kabel(n) - Schienenquerschnitt: 32 x 4 mm
- Stromkreis: Ringkabelschuhklemmen 1 Kabel(n) 185 mm²
- Stromkreis: Stecker 1 Kabel(n) 185 mm²
- Stromkreis: Schraubenverbindung
- [M] Anzugsdrehmoment：
- Steuerkreis: 1,2 Nm
- Stromkreis: 35 Nm
- Montagehalterung：
- Platte
- Wärmeabgabe：
- 8…9,8 W
- Motorleistungsbereich：
- 55…100 kW bei 200…240 V 3 Phasen
- 110…220 kW bei 480…500 V 3 Phasen
- 110…220 kW bei 380…440 V 3 Phasen
- Typ des Motorstarters：
- Direktschaltschütz
- Schützspulenspannung：
- 230 V AC Standard
- Normen：
- EN 60947-1
- IEC 60947-1
- IEC 60947-4-1
- EN 60947-4-1
- JIS C8201-4-1
- Produktzertifizierungen：
- RMRoS
- CB
- UL
- BV
- CSA
- LROS (Lloyds register of shipping)
- RINA
- ABS
- DNV
- UKCA
- Kompatibilitätscode：
- LC1F
- Steuerstromkreis-Typ：
- AC bei 40 - 400 Hz
Montage
- Schutzart (IP)：
- IP20 Vorderseite mit Schutzabdeckungen entspricht IEC 60529
- IP20 Vorderseite mit Schutzabdeckungen entspricht VDE 0106
- Beschichtung：
- TH
- Umgebungstemperatur bei Betrieb：
- -5…55 °C
- Umgebungstemperatur bei Lagerung：
- -60…80 °C
- zulässige Geräte-Umgebungstemperatur：
- -40…70 °C
- Höhe：
- 197 mm
- Breite：
- 168,5 mm
- Tiefe：
- 181 mm
- Aufstellungshöhe：
- 3.000 m ohne Leistungsreduzierung
- Produktgewicht：
- 4,75 kg
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 22,000 cm
- VPE 1 Breite：
- 21,000 cm
- VPE 1 Länge：
- 23,000 cm
- VPE 1 Gewicht：
- 5,241 kg
- VPE 2 Art：
- S04
- VPE 2 Menge：
- 2
- VPE 2 Höhe：
- 30,000 cm
- VPE 2 Breite：
- 40,000 cm
- VPE 2 Länge：
- 60,000 cm
- VPE 2 Gewicht：
- 11,132 kg
- VPE 3 Art：
- P06
- VPE 3 Menge：
- 12
- VPE 3 Höhe：
- 75,000 cm
- VPE 3 Breite：
- 80,000 cm
- VPE 3 Länge：
- 60,000 cm
- VPE 3 Gewicht：
- 74,792 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
