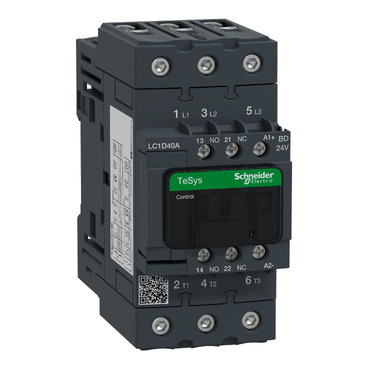

LC1D40ABDLeistungsschützLC1D3p+1S+1Ö18.5kW40A400V
LC1D40ABD
基本信息
型号: LC1D40ABD
参考面价： 254.00 EUR
Leistungsschütz LC1D 3p, +1S+1Ö, 18.5 kW, 40 A, 400 V AC3, Spule 24 V DC
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- TeSys
- TeSys Deca
- Baureihe：
- TeSys Deca
- Produkt- oder Komponententyp：
- Schütz
- Kurzbezeichnung des Geräts：
- LC1D
- Anwendung des Schützes：
- Ohmsche Last
- Motorsteuerung
- Nutzungskategorie：
- AC-4
- AC-1
- AC-3
- AC-3e
- Beschreibung der Pole：
- 3P
- [Ue] Betriebsbemessungsspannung：
- Stromkreis: <= 690 V AC 25 - 400 Hz
- Stromkreis: <= 300 V DC
- [Ie] Betriebsbemessungstrom：
- 60 A (bei <60 °C) bei <= 440 V AC AC-1 für Stromkreis
- 40 A (bei <60 °C) bei <= 440 V AC AC-3 für Stromkreis
- 40 A (bei <60 °C) bei <= 440 V AC AC-3e für Stromkreis
- [Uc] Steuerkreisspannung：
- 24 V DC
Zusatzmerkmale
- Motorleistung (kW)：
- 18,5 kW bei 380 - 400 V AC 50/60 Hz (AC-3)
- 11 kW bei 220 - 230 V AC 50/60 Hz (AC-3)
- 22 kW bei 415 - 440 V AC 50/60 Hz (AC-3)
- 22 kW bei 500 V AC 50/60 Hz (AC-3)
- 30 kW bei 660 - 690 V AC 50/60 Hz (AC-3)
- 9 kW bei 400 V AC 50/60 Hz (AC-4)
- 18,5 kW bei 380 - 400 V AC 50/60 Hz (AC-3e)
- 11 kW bei 220 - 230 V AC 50/60 Hz (AC-3e)
- 22 kW bei 415 - 440 V AC 50/60 Hz (AC-3e)
- 22 kW bei 500 V AC 50/60 Hz (AC-3e)
- 30 kW bei 660 - 690 V AC 50/60 Hz (AC-3e)
- Motorleistung PS (UL / CSA Standards)：
- 5 hp bei 230/240 V AC 50/60 Hz für 1 Phase Motoren
- 10 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motoren
- 30 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motoren
- 10 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motoren
- 3 hp bei 115 V AC 50/60 Hz für 1 Phase Motoren
- 30 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motoren
- Kompatibilitätscode：
- LC1D
- Strommast Kontaktzusammensetzung：
- 3 S
- Sicherheitsabdeckung：
- Mit
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 10 A (bei 60 °C) für Signalschaltkreis
- 60 A (bei 60 °C) für Stromkreis
- [Irms] Bemessungseinschaltvermögen：
- 140 A AC für Signalschaltkreis entspricht IEC 60947-5-1
- 250 A DC für Signalschaltkreis entspricht IEC 60947-5-1
- 800 A bei 440 V für Stromkreis entspricht IEC 60947
- Nenn-Unterbrechungskapazität：
- 800 A bei 440 V für Stromkreis entspricht IEC 60947
- [Icw] Bemessungs-Kurzzeitstromfestigkeit：
- 320 A 40 °C - 10 s für Stromkreis
- 720 A 40 °C - 1 s für Stromkreis
- 72 A 40 °C - 10 min für Stromkreis
- 165 A 40 °C - 1 min für Stromkreis
- 100 A - 1 s für Signalschaltkreis
- 120 A - 500 ms für Signalschaltkreis
- 140 A - 100 ms für Signalschaltkreis
- Zugehörige Absicherung：
- 10 A gG für Signalschaltkreis entspricht IEC 60947-5-1
- 80 A gG bei <= 690 V Koordination Typ 1 für Stromkreis
- 80 A gG bei <= 690 V Koordination Typ 2 für Stromkreis
- Durchschnittliche Impedanz：
- 1,5 MOhm - Ith 60 A 50 Hz für Stromkreis
- Verlustleistung pro Pol：
- 2,4 W AC-3
- 5,4 W AC-1
- 2,4 W AC-3e
- [Ui] Bemessungs-Isolationsspannung：
- Stromkreis: 600 V CSA zertifiziert
- Stromkreis: 600 V UL zertifiziert
- Signalschaltkreis: 690 V entspricht IEC 60947-1
- Signalschaltkreis: 600 V CSA zertifiziert
- Signalschaltkreis: 600 V UL zertifiziert
- Stromkreis: 690 V entspricht IEC 60947-4-1
- 浪涌类别：
- III
- Verschmutzungsgrad：
- 3
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 6 kV entspricht IEC 60947
- Niveau des Sicherheitslevels：
- B10d = 1369863 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1
- B10d = 20000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1
- Mechanische Lebensdauer：
- 10 Mcycles
- Elektrische Lebensdauer：
- 0,7 Mcycles 60 A AC-1 bei Ue <= 440 V
- 1,5 Mcycles 40 A AC-3 bei Ue <= 440 V
- 1,5 Mcycles 40 A AC-3e bei Ue <= 440 V
- Steuerstromkreis-Typ：
- DC Standard
- Spulentechnologie：
- Integrierte bidirektionaler Spitzenbegrenzungsdioden-Suppressor
- Steuerkreisspannungsgrenzen：
- 0,1 - 0,3 Uc (-40…70 °C):Abfallspannung DC
- 0,75 - 1,25 Uc (-40…60 °C):Betrieb DC
- 1 - 1,25 Uc (60…70 °C):Betrieb DC
- Anzugsleistung in W：
- 19 W (bei 20 °C)
- Halteleistungsaufnahme in W：
- 7,4 W bei 20 °C
- Betriebszeit：
- 50 ±15 % ms Schließung
- 20 ±20 % ms Öffnung
- Zeitkonstante：
- 34 ms
- Max. Betriebsrate：
- 3600 cyc/h 60 °C
- Anschlüsse - Klemmen：
- Steuerkreis: Schraubklemmenleisten 2 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: starr ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 1…4 mm² - Kabelfestigkeit: starr ohne Kabelende
- Stromkreis: Schraubverbindung 1 1…35 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Stromkreis: Schraubverbindung 2 1…25 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Stromkreis: Schraubverbindung 1 1…35 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Stromkreis: Schraubverbindung 2 1…25 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Stromkreis: Schraubverbindung 1 1…35 mm² - Kabelfestigkeit: starr ohne Kabelende
- Stromkreis: Schraubverbindung 2 1…25 mm² - Kabelfestigkeit: starr ohne Kabelende
- [M] Anzugsdrehmoment：
- Steuerkreis: 1,7 Nm - auf Schraubklemmenleisten - mit Schraubenzieher flach Ø 6
- Steuerkreis: 1,7 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Philips Nr. 2
- Stromkreis: 8 Nm - auf EverLink BTR-Schraubsteckverbinder - Kabel 25…35 mm² Sechskant Schraubenkopf 4 mm
- Stromkreis: 5 Nm - auf EverLink BTR-Schraubsteckverbinder - Kabel 1…25 mm² Sechskant Schraubenkopf 4 mm
- Steuerkreis: 1,7 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Position Nr. 2
- Stromkreis: 2,5 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Position Nr. 2
- Aufbau der Hilfskontakte：
- 1 S + 1 Ö
- Typ der Hilfskontakte：
- Typ mechanisch verbunden 1 S + 1 Ö entspricht IEC 60947-5-1
- Typ Spiegelkontakt 1 Ö entspricht IEC 60947-4-1
- Signalisierungskreisfrequenz：
- 25 - 400 Hz
- Min. Schaltspannung：
- 17 V for Signalschaltkreis
- Min. Schaltstrom：
- 5 mA for Signalschaltkreis
- Isolierwiderstand：
- > 10 MOhm for Signalschaltkreis
- Nicht überlappende Zeit：
- 1,5 ms bei Aberregung zwischen Schließer- und Öffnerkontakt
- 1,5 ms bei Ansteuerung zwischen Schließer- und Öffnerkontakt
- Montagehalterung：
- Schiene
- Platte
Montage
- Normen：
- CSA C22.2 Nr. 14
- EN 60947-4-1
- EN 60947-5-1
- IEC 60947-4-1
- IEC 60947-5-1
- UL 508
- IEC 60335-1
- Produktzertifizierungen：
- CCC
- CSA
- GOST
- UL
- Schutzart (IP)：
- IP20 Vorderseite entspricht IEC 60529
- Schutzbehandlung：
- TH entspricht IEC 60068-2-30
- Klimafestigkeit：
- entspricht IACS E10 Feuchtwärme-Exposition
- entspricht IEC 60947-1 Anhang Q Kategorie D Feuchtwärme-Exposition
- zulässige Geräte-Umgebungstemperatur：
- -40…60 °C
- 60…70 °C mit Unterlastung
- Betriebshöhe：
- 0 - 3.000 m
- Feuerbeständigkeit：
- 850 °C entspricht IEC 60695-2-1
- Flammenfestigkeit：
- V1 entspricht UL 94
- Mechanische Robustheit：
- Schwingungen Schütz geöffnet (2 Gn, 5 - 300 Hz)
- Schwingungen Schütz geschlossen (4 Gn, 5 - 300 Hz)
- Schocks Schütz geschlossen (15 Gn für 11 ms)
- Schocks Schütz geöffnet (10 Gn für 11 ms)
- Höhe：
- 122 mm
- Breite：
- 55 mm
- Tiefe：
- 120 mm
- Produktgewicht：
- 0,925 kg
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 6,200 cm
- VPE 1 Breite：
- 13,700 cm
- VPE 1 Länge：
- 15,200 cm
- VPE 1 Gewicht：
- 979,000 g
- VPE 2 Art：
- S02
- VPE 2 Menge：
- 10
- VPE 2 Höhe：
- 15,000 cm
- VPE 2 Breite：
- 30,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Gewicht：
- 10,080 kg
- VPE 3 Art：
- P06
- VPE 3 Menge：
- 160
- VPE 3 Höhe：
- 75,000 cm
- VPE 3 Breite：
- 60,000 cm
- VPE 3 Länge：
- 80,000 cm
- VPE 3 Gewicht：
- 179,280 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
