LC1D188E7LeistungsschützLC1D4p+1S+1ÖSpule48VAC

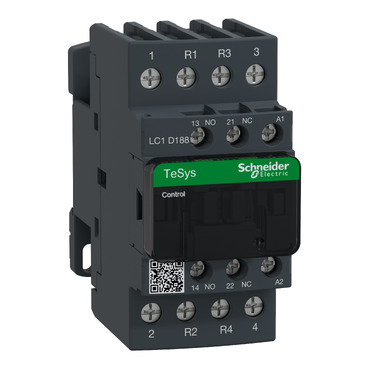

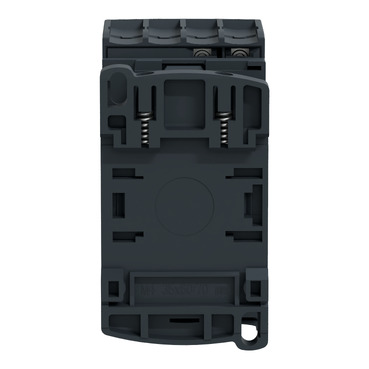

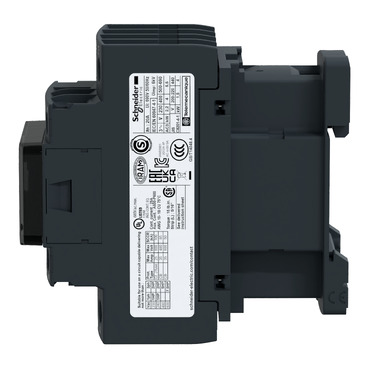

LC1D188E7
基本信息
型号: LC1D188E7
参考面价： 95.20 EUR
Leistungsschütz LC1D 4p, +1S+1Ö, Spule 48 V AC
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- TeSys Deca
- Produkt- oder Komponententyp：
- Schütz
- Kurzbezeichnung des Geräts：
- LC1D
- Anwendung des Schützes：
- Ohmsche Last
- Nutzungskategorie：
- AC-1
- AC-3
- AC-3e
- AC-4
- Beschreibung der Pole：
- 4P
- [Ue] Betriebsbemessungsspannung：
- Stromkreis: <= 690 V AC 25 - 400 Hz
- [Ie] Betriebsbemessungstrom：
- 32 A (bei <60 °C) bei <= 440 V AC AC-1 für Stromkreis
- [Uc] Steuerkreisspannung：
- 48 V AC 50/60 Hz
Zusatzmerkmale
- Kompatibilitätscode：
- LC1D
- Strommast Kontaktzusammensetzung：
- 2 S + 2 Ö
- Sicherheitsabdeckung：
- Mit
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 10 A (bei 60 °C) für Signalschaltkreis
- 32 A (bei 60 °C) für Stromkreis
- [Irms] Bemessungseinschaltvermögen：
- 140 A AC für Signalschaltkreis entspricht IEC 60947-5-1
- 250 A DC für Signalschaltkreis entspricht IEC 60947-5-1
- 300 A bei 440 V für Stromkreis entspricht IEC 60947
- Nenn-Unterbrechungskapazität：
- 300 A bei 440 V für Stromkreis entspricht IEC 60947
- [Icw] Bemessungs-Kurzzeitstromfestigkeit：
- 145 A 40 °C - 10 s für Stromkreis
- 240 A 40 °C - 1 s für Stromkreis
- 40 A 40 °C - 10 min für Stromkreis
- 84 A 40 °C - 1 min für Stromkreis
- 100 A - 1 s für Signalschaltkreis
- 120 A - 500 ms für Signalschaltkreis
- 140 A - 100 ms für Signalschaltkreis
- Zugehörige Absicherung：
- 10 A gG für Signalschaltkreis entspricht IEC 60947-5-1
- 50 A gG bei <= 690 V Koordination Typ 1 für Stromkreis
- 35 A gG bei <= 690 V Koordination Typ 2 für Stromkreis
- Durchschnittliche Impedanz：
- 2,5 MOhm - Ith 32 A 50 Hz für Stromkreis
- Verlustleistung pro Pol：
- 2,5 W AC-1
- [Ui] Bemessungs-Isolationsspannung：
- Stromkreis: 690 V entspricht IEC 60947-4-1
- Stromkreis: 600 V CSA zertifiziert
- Stromkreis: 600 V UL zertifiziert
- Signalschaltkreis: 690 V entspricht IEC 60947-1
- Signalschaltkreis: 600 V CSA zertifiziert
- Signalschaltkreis: 600 V UL zertifiziert
- 浪涌类别：
- III
- Verschmutzungsgrad：
- 3
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 6 kV entspricht IEC 60947
- Niveau des Sicherheitslevels：
- B10d = 1369863 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1
- B10d = 20000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1
- Mechanische Lebensdauer：
- 15 Mcycles
- Elektrische Lebensdauer：
- 1 Mcycles 32 A AC-1 bei Ue <= 440 V
- Steuerstromkreis-Typ：
- AC bei 50/60 Hz
- Spulentechnologie：
- Ohne integriertes Beschaltungsmodul
- Steuerkreisspannungsgrenzen：
- 0,3 - 0,6 Uc (-40…60 °C):Abfallspannung AC 50/60 Hz
- 0,8 - 1,1Uc (-40…60 °C):Betrieb AC 50 Hz
- 0,85 - 1,1 Uc (-40…60 °C):Betrieb AC 60 Hz
- Anzugsleistung in VA：
- 70 VA 60 Hz cos phi 0,75 (bei 20 °C)
- 70 VA 50 Hz cos phi 0,75 (bei 20 °C)
- Halteleistungsaufnahme in VA：
- 7,5 VA 60 Hz cos phi 0,3 (bei 20 °C)
- 7 VA 50 Hz cos phi 0,3 (bei 20 °C)
- Wärmeabgabe：
- 2…3 W at 50/60 Hz
- Betriebszeit：
- 12 - 22 ms Schließung
- 4 - 19 ms Öffnung
- Max. Betriebsrate：
- 3600 cyc/h 60 °C
- Anschlüsse - Klemmen：
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 1…4 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 2 1…2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 1 1…4 mm² - Kabelfestigkeit: starr ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 1…4 mm² - Kabelfestigkeit: starr ohne Kabelende
- Stromkreis: Schraubklemmenleisten 1 2,5…10 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Stromkreis: Schraubklemmenleisten 2 2,5…10 mm² - Kabelfestigkeit: flexibel ohne Kabelende
- Stromkreis: Schraubklemmenleisten 1 2,5…10 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Stromkreis: Schraubklemmenleisten 2 2,5…10 mm² - Kabelfestigkeit: flexibel mit Kabelende
- Stromkreis: Schraubklemmenleisten 1 2,5…16 mm² - Kabelfestigkeit: starr ohne Kabelende
- Stromkreis: Schraubklemmenleisten 2 2,5…16 mm² - Kabelfestigkeit: starr ohne Kabelende
- [M] Anzugsdrehmoment：
- Steuerkreis: 1,7 Nm - auf Schraubklemmenleisten - mit Schraubenzieher flach Ø 6
- Steuerkreis: 1,7 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Philips Nr. 2
- Steuerkreis: 1,7 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Position Nr. 2
- Stromkreis: 1,8 Nm - auf Schraubklemmen - mit Schraubenzieher flach Ø 6
- Stromkreis: 1,8 Nm - auf Schraubklemmen - mit Schraubenzieher Philips Nr. 2
- Stromkreis: 1,8 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Position Nr. 2
- Aufbau der Hilfskontakte：
- 1 S + 1 Ö
- Typ der Hilfskontakte：
- Typ mechanisch verbunden 1 S + 1 Ö entspricht IEC 60947-5-1
- Typ Spiegelkontakt 1 Ö entspricht IEC 60947-4-1
- Signalisierungskreisfrequenz：
- 25 - 400 Hz
- Min. Schaltspannung：
- 17 V for Signalschaltkreis
- Min. Schaltstrom：
- 5 mA for Signalschaltkreis
- Isolierwiderstand：
- > 10 MOhm for Signalschaltkreis
- Nicht überlappende Zeit：
- 1,5 ms bei Aberregung zwischen Schließer- und Öffnerkontakt
- 1,5 ms bei Ansteuerung zwischen Schließer- und Öffnerkontakt
- Montagehalterung：
- Platte
- Schiene
Montage
- Normen：
- EN 60947-4-1
- EN 60947-5-1
- IEC 60947-4-1
- IEC 60947-5-1
- UL 60947-4-1
- UL 60947-5-1
- CSA C22.2 Nr. 60947-4-1
- CSA C22.2 Nr. 60947-5-1
- GB/T 14048.4
- Produktzertifizierungen：
- UL
- CSA
- CCC
- EAC
- UKCA
- CB
- EU-RO-MR durch DNV-GL
- Schutzart (IP)：
- IP20 Vorderseite entspricht IEC 60529
- Schutzbehandlung：
- TH entspricht IEC 60068-2-30
- Klimafestigkeit：
- entspricht IACS E10 Feuchtwärme-Exposition
- entspricht IEC 60947-1 Anhang Q Kategorie D Feuchtwärme-Exposition
- zulässige Geräte-Umgebungstemperatur：
- -40…60 °C
- 60…70 °C mit Unterlastung
- Betriebshöhe：
- 0 - 3.000 m
- Feuerbeständigkeit：
- 850 °C entspricht IEC 60695-2-1
- Flammenfestigkeit：
- V1 entspricht UL 94
- Mechanische Robustheit：
- Schwingungen Schütz geöffnet (2 Gn, 5 - 300 Hz)
- Schwingungen Schütz geschlossen (4 Gn, 5 - 300 Hz)
- Schocks Schütz geöffnet (10 Gn für 11 ms)
- Schocks Schütz geschlossen (15 Gn für 11 ms)
- Höhe：
- 91 mm
- Breite：
- 45 mm
- Tiefe：
- 99 mm
- Produktgewicht：
- 0,425 kg
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 5,500 cm
- VPE 1 Breite：
- 9,500 cm
- VPE 1 Länge：
- 12,000 cm
- VPE 1 Gewicht：
- 466,000 g
- VPE 2 Art：
- S02
- VPE 2 Menge：
- 16
- VPE 2 Höhe：
- 15,000 cm
- VPE 2 Breite：
- 30,000 cm
- VPE 2 Länge：
- 40,000 cm
- VPE 2 Gewicht：
- 8,003 kg
- VPE 3 Art：
- P06
- VPE 3 Menge：
- 128
- VPE 3 Höhe：
- 45,000 cm
- VPE 3 Breite：
- 60,000 cm
- VPE 3 Länge：
- 80,000 cm
- VPE 3 Gewicht：
- 72,000 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
