LC1D1156M7LeistungsschützLC1D3p+1S+1Ö55kW115A400V

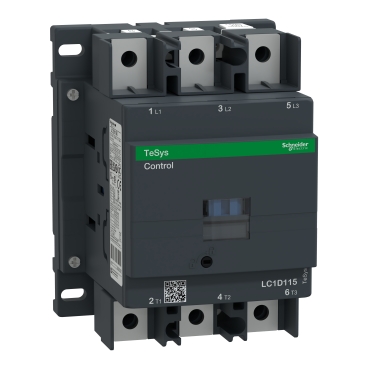

LC1D1156M7
基本信息
型号: LC1D1156M7
Leistungsschütz LC1D 3p, +1S+1Ö, 55 kW, 115 A, 400 V AC3, Spule 220 V AC
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- TeSys
- Baureihe：
- TeSys Deca
- Produkt- oder Komponententyp：
- Schütz
- Kurzbezeichnung des Geräts：
- LC1D
- Anwendung des Schützes：
- Motorsteuerung
- Ohmsche Last
- Nutzungskategorie：
- AC-3
- AC-4
- AC-1
- AC-3A
- Beschreibung der Pole：
- 3P
- [Ue] Betriebsbemessungsspannung：
- Stromkreis: <= 1.000 V AC 25 - 400 Hz
- Stromkreis: <= 300 V DC
- [Ie] Betriebsbemessungstrom：
- 200 A (bei <60 °C) bei <= 440 V AC AC-1 für Stromkreis
- 115 A (bei <60 °C) bei <= 440 V AC AC-3 für Stromkreis
- 115 A (bei <60 °C) bei <= 440 V AC AC-3e für Stromkreis
- [Uc] Steuerkreisspannung：
- 220 V AC 50/60 Hz
Zusatzmerkmale
- Motorleistung (kW)：
- 30 kW bei 220 - 230 V AC 50/60 Hz (AC-3)
- 55 kW bei 380 - 400 V AC 50/60 Hz (AC-3)
- 59 kW bei 415 - 440 V AC 50/60 Hz (AC-3)
- 75 kW bei 500 V AC 50/60 Hz (AC-3)
- 80 kW bei 660 - 690 V AC 50/60 Hz (AC-3)
- 65 kW bei 1.000 V AC 50/60 Hz (AC-3)
- 18,5 kW bei 400 V AC 50/60 Hz (AC-4)
- 30 kW bei 220 - 230 V AC 50/60 Hz (AC-3e)
- 55 kW bei 380 - 400 V AC 50/60 Hz (AC-3e)
- 59 kW bei 415 - 440 V AC 50/60 Hz (AC-3e)
- 75 kW bei 500 V AC 50/60 Hz (AC-3e)
- 80 kW bei 660 - 690 V AC 50/60 Hz (AC-3e)
- 65 kW bei 1.000 V AC 50/60 Hz (AC-3e)
- Motorleistung PS (UL / CSA Standards)：
- 30 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motoren
- 40 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motoren
- 75 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motoren
- 100 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motoren
- Kompatibilitätscode：
- LC1D
- Strommast Kontaktzusammensetzung：
- 3 S
- Sicherheitsabdeckung：
- Mit
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 200 A (bei 60 °C) für Stromkreis
- [Irms] Bemessungseinschaltvermögen：
- 1260 A bei 440 V für Stromkreis entspricht IEC 60947
- 140 A AC für Signalschaltkreis entspricht IEC 60947-5-1
- 250 A DC für Signalschaltkreis entspricht IEC 60947-5-1
- Nenn-Unterbrechungskapazität：
- 1100 A bei 440 V für Stromkreis entspricht IEC 60947
- [Icw] Bemessungs-Kurzzeitstromfestigkeit：
- 250 A 40 °C - 10 min für Stromkreis
- 550 A 40 °C - 1 min für Stromkreis
- 950 A 40 °C - 10 s für Stromkreis
- 1100 A 40 °C - 1 s für Stromkreis
- 100 A - 1 s für Signalschaltkreis
- 120 A - 500 ms für Signalschaltkreis
- 140 A - 100 ms für Signalschaltkreis
- Zugehörige Absicherung：
- 250 A gG bei <= 690 V Koordination Typ 1 für Stromkreis
- 200 A gG bei <= 690 V Koordination Typ 2 für Stromkreis
- 10 A gG für Signalschaltkreis
- Durchschnittliche Impedanz：
- 0,6 MOhm - Ith 200 A 50 Hz für Stromkreis
- Verlustleistung pro Pol：
- 24 W AC-1
- 7,9 W AC-3
- 7,9 W AC-3e
- [Ui] Bemessungs-Isolationsspannung：
- Stromkreis: 600 V CSA zertifiziert
- Stromkreis: 600 V UL zertifiziert
- Stromkreis: 1000 V entspricht IEC 60947-4-1
- Signalschaltkreis: 690 V entspricht IEC 60947-1
- Signalschaltkreis: 600 V CSA zertifiziert
- Signalschaltkreis: 600 V UL zertifiziert
- 浪涌类别：
- III
- Verschmutzungsgrad：
- 3
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 8 kV entspricht IEC 60947
- Niveau des Sicherheitslevels：
- B10d = 684932 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1
- B10d = 10000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1
- Mechanische Lebensdauer：
- 8 Mcycles
- Elektrische Lebensdauer：
- 0,8 Mcycles 200 A AC-1 bei Ue <= 440 V
- 0,95 Mcycles 115 A AC-3 bei Ue <= 440 V
- 0,95 Mcycles 115 A AC-3e bei Ue <= 440 V
- Steuerstromkreis-Typ：
- AC bei 50/60 Hz
- Spulentechnologie：
- Integrierte bidirektionaler Spitzenbegrenzungsdioden-Suppressor
- Steuerkreisspannungsgrenzen：
- 0,3 - 0,5 Uc (-40…70 °C):Abfallspannung AC 50/60 Hz
- 0,8 - 1,15 Uc (-40…55 °C):Betrieb AC 50/60 Hz
- 1 - 1,15 Uc (55…70 °C):Betrieb AC 50/60 Hz
- Anzugsleistung in VA：
- 280…350 VA 60 Hz cos phi 0,8 (bei 20 °C)
- 280…350 VA 50 Hz cos phi 0,8 (bei 20 °C)
- Halteleistungsaufnahme in VA：
- 2…18 VA 60 Hz cos phi 0,3 (bei 20 °C)
- 2…18 VA 50 Hz cos phi 0,3 (bei 20 °C)
- Wärmeabgabe：
- 3…8 W at 50/60 Hz
- Betriebszeit：
- 6 - 20 ms Öffnung
- 20 - 50 ms Schließung
- Max. Betriebsrate：
- 2400 cyc/h 60 °C
- maximale Betriebsrate：
- 2400 cyc/h at 60 °C
- Anschlüsse - Klemmen：
- Steuerkreis: Ringkabelschuhklemmen - äußerer Durchmesser: 8 mm
- Stromkreis: Ringkabelschuhklemmen - äußerer Durchmesser: 25 mm
- Stromkreis: Schienen 1 - Schienenquerschnitt: 5 x 25 mm
- [M] Anzugsdrehmoment：
- Steuerkreis: 1,2 Nm - auf Ringkabelschuhklemmen - mit Schraubenzieher flach Ø 6 M3,5
- Steuerkreis: 1,2 Nm - auf Ringkabelschuhklemmen - mit Schraubenzieher Philips Nr. 2 M3,5
- Stromkreis: 12 Nm - auf Ringkabelschuhklemmen Sechskant Schraubenkopf 13 mm M8
- Stromkreis: 12 Nm - auf Schienen Sechskant Schraubenkopf 13 mm M8
- Steuerkreis: 1,2 Nm - auf Ringkabelschuhklemmen - mit Schraubenzieher Position Nr. 2 M3,5
- Aufbau der Hilfskontakte：
- 1 S + 1 Ö
- Typ der Hilfskontakte：
- Typ mechanisch verbunden 1 S + 1 Ö entspricht IEC 60947-5-1
- Typ Spiegelkontakt 1 Ö entspricht IEC 60947-4-1
- Signalisierungskreisfrequenz：
- 25 - 400 Hz
- Min. Schaltspannung：
- 17 V for Signalschaltkreis
- Min. Schaltstrom：
- 5 mA for Signalschaltkreis
- Isolierwiderstand：
- > 10 MOhm for Signalschaltkreis
- Nicht überlappende Zeit：
- 1,5 ms bei Aberregung zwischen Schließer- und Öffnerkontakt
- 1,5 ms bei Ansteuerung zwischen Schließer- und Öffnerkontakt
- Montagehalterung：
- Platte
- Schiene
Montage
- Normen：
- CSA C22.2 Nr. 14
- EN 60947-4-1
- IEC 60947-4-1
- IEC 60335-1:Clause 30.2
- IEC 60335-2-40:Annex JJ
- UL 60335-2-40:Annex JJ
- UL 60947-4-1
- CSA C22.2 Nr. 60947-4-1
- JIS C8201-4-1
- Produktzertifizierungen：
- UL
- CSA
- CCC
- UKCA
- CE
- EAC
- Marine
- Schutzart (IP)：
- IP20 Vorderseite entspricht IEC 60529
- Schutzbehandlung：
- TH entspricht IEC 60068-2-30
- Klimafestigkeit：
- entspricht IACS E10 Feuchtwärme-Exposition
- entspricht IEC 60947-1 Anhang Q Kategorie D Feuchtwärme-Exposition
- zulässige Geräte-Umgebungstemperatur：
- -40…60 °C
- 60…70 °C mit Unterlastung
- Betriebshöhe：
- 0 - 3.000 m
- Feuerbeständigkeit：
- 850 °C entspricht IEC 60695-2-1
- Flammenfestigkeit：
- V1 entspricht UL 94
- Mechanische Robustheit：
- Schwingungen Schütz geöffnet (2 Gn, 5 - 300 Hz)
- Schwingungen Schütz geschlossen (4 Gn, 5 - 300 Hz)
- Schocks Schütz geschlossen (15 Gn für 11 ms)
- Schocks Schütz geöffnet (6 Gn für 11 ms)
- Höhe：
- 158 mm
- Breite：
- 120 mm
- Tiefe：
- 136 mm
- Produktgewicht：
- 2,5 kg
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 19,300 cm
- VPE 1 Breite：
- 16,700 cm
- VPE 1 Länge：
- 20,500 cm
- VPE 1 Gewicht：
- 2,205 kg
- VPE 2 Art：
- S06
- VPE 2 Menge：
- 27
- VPE 2 Höhe：
- 75,000 cm
- VPE 2 Breite：
- 60,000 cm
- VPE 2 Länge：
- 80,000 cm
- VPE 2 Gewicht：
- 72,616 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
