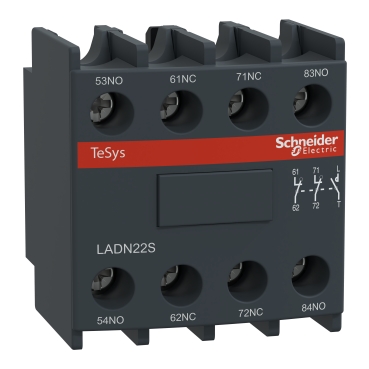

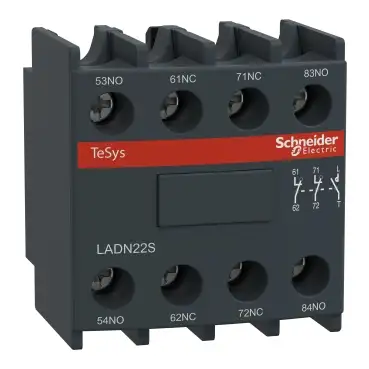

LADN22S
LADN22S基本信息
型号: LADN22S
参考面价： 22.15 EUR
TeSys D.辅助开关块
- 产品的环保性更多信息
LADN22S基本属性
净重：0.050 KG
长度：42 mm
宽度：44 mm
高度：48 mm
LADN22S主要特点
- 系列：
- TeSys
- TeSys Deca
- 品名：
- TeSys Deca
- 产品或组件类型：
- Hilfsschalterblock
- 设备的简短描述：
- LADN
- 兼容的产品系列：
- TeSys D CAD
- TeSys D LC1D
- TeSys F LC1F
- TeSys F CR1F
- TeSys Deca CAD
- TeSys Deca LC1D
- 安装位置：
- Vorne
- 极接触的组成：
- 2 S + 2 Ö
- 触点的操作：
- Unverzögert
- [Ue]工作设计电压：
- 690 V AC 25 - 400 Hz
- [Ie]操作设计流程：
- 6 A bei 120 V AC-15
- 1,04 A bei 690 V AC-15
- 0,55 A bei 125 V DC-13
- 0,1 A bei 600 V DC-13
- [Ui]设计绝缘电压：
- 690 V entspricht IEC 60947-5-1
- 600 V entspricht UL
- 600 V entspricht CSA
- [ih]露天的常规热流：
- 10 A (bei 60 °C)
- 标准：
- UL 60947-5-1
- CSA C22.2 Nr. 60947-5-1
- GB/T 14048.5
- EN 50012
- EN/IEC 60947-5-1
- 产品认证：
- CB
- UL
- CSA
- CCC
- EAC
- UKCA
LADN22S主要特点
- 系列：
- TeSys
- TeSys Deca
- 品名：
- TeSys Deca
- 产品或组件类型：
- Hilfsschalterblock
- 设备的简短描述：
- LADN
- 兼容的产品系列：
- TeSys D CAD
- TeSys D LC1D
- TeSys F LC1F
- TeSys F CR1F
- TeSys Deca CAD
- TeSys Deca LC1D
- 安装位置：
- Vorne
- 极接触的组成：
- 2 S + 2 Ö
- 触点的操作：
- Unverzögert
- [Ue]工作设计电压：
- 690 V AC 25 - 400 Hz
- [Ie]操作设计流程：
- 6 A bei 120 V AC-15
- 1,04 A bei 690 V AC-15
- 0,55 A bei 125 V DC-13
- 0,1 A bei 600 V DC-13
- [Ui]设计绝缘电压：
- 690 V entspricht IEC 60947-5-1
- 600 V entspricht UL
- 600 V entspricht CSA
- [ih]露天的常规热流：
- 10 A (bei 60 °C)
- 标准：
- UL 60947-5-1
- CSA C22.2 Nr. 60947-5-1
- GB/T 14048.5
- EN 50012
- EN/IEC 60947-5-1
- 产品认证：
- CB
- UL
- CSA
- CCC
- EAC
- UKCA
LADN22S其他功能
- [Irms]：
- 140 A AC entspricht IEC 60947-5-1
- 250 A DC entspricht IEC 60947-5-1
- 允许的短期业绩：
- 100 A 60 °C 1 s
- 120 A 60 °C 500 ms
- 140 A 60 °C 100 ms
- 保护类型：
- GG-Sicherung 10 A
- 机械使用寿命：
- 30 Mcycles
- 最小开关电流：
- 5 mA
- 最小开关电压：
- 17 V
- 非重叠时间：
- 1,5 ms bei Aberregung keine Überlappung zwischen Öffner und Schließer
- 1,5 ms bei Ansteuerung keine Überlappung zwischen Öffner und Schließer
- 绝缘电阻：
- > 10 MOhm
- 终端：
- Schraubklemmenleisten 1 Kabel(n) 1…4 mm²flexibel mit Kabelende
- Schraubklemmenleisten 1 Kabel(n) 1…4 mm²flexibel ohne Kabelende
- Schraubklemmenleisten 2 Kabel(n) 1…2,5 mm²flexibel mit Kabelende
- Schraubklemmenleisten 2 Kabel(n) 1…4 mm²flexibel ohne Kabelende
- Schraubklemmenleisten 1 Kabel(n) 1…4 mm²fest ohne Kabelende
- Schraubklemmenleisten 2 Kabel(n) 1…4 mm²fest ohne Kabelende
- [M] 拧紧力矩：
- 1,7 Nm - mit Schraubenzieher flach Ø 6
- 1,7 Nm - mit Schraubenzieher Philips Nr. 2
- 1,7 Nm - mit Schraubenzieher Position Nr. 2
- 身高：
- 48 mm
- 宽度：
- 44 mm
- 深度：
- 42 mm
- 产品重量：
- 0,05 kg
- 颜色：
- Rot (RAL 3000)
LADN22S其他功能
- [Irms]：
- 140 A AC entspricht IEC 60947-5-1
- 250 A DC entspricht IEC 60947-5-1
- 允许的短期业绩：
- 100 A 60 °C 1 s
- 120 A 60 °C 500 ms
- 140 A 60 °C 100 ms
- 保护类型：
- GG-Sicherung 10 A
- 机械使用寿命：
- 30 Mcycles
- 最小开关电流：
- 5 mA
- 最小开关电压：
- 17 V
- 非重叠时间：
- 1,5 ms bei Aberregung keine Überlappung zwischen Öffner und Schließer
- 1,5 ms bei Ansteuerung keine Überlappung zwischen Öffner und Schließer
- 绝缘电阻：
- > 10 MOhm
- 终端：
- Schraubklemmenleisten 1 Kabel(n) 1…4 mm²flexibel mit Kabelende
- Schraubklemmenleisten 1 Kabel(n) 1…4 mm²flexibel ohne Kabelende
- Schraubklemmenleisten 2 Kabel(n) 1…2,5 mm²flexibel mit Kabelende
- Schraubklemmenleisten 2 Kabel(n) 1…4 mm²flexibel ohne Kabelende
- Schraubklemmenleisten 1 Kabel(n) 1…4 mm²fest ohne Kabelende
- Schraubklemmenleisten 2 Kabel(n) 1…4 mm²fest ohne Kabelende
- [M] 拧紧力矩：
- 1,7 Nm - mit Schraubenzieher flach Ø 6
- 1,7 Nm - mit Schraubenzieher Philips Nr. 2
- 1,7 Nm - mit Schraubenzieher Position Nr. 2
- 身高：
- 48 mm
- 宽度：
- 44 mm
- 深度：
- 42 mm
- 产品重量：
- 0,05 kg
- 颜色：
- Rot (RAL 3000)
