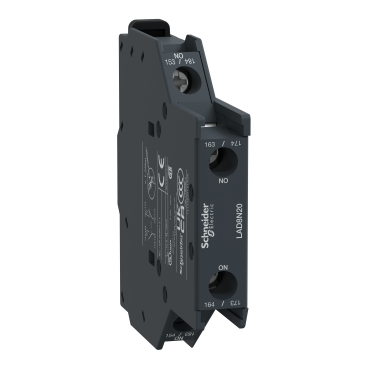

LAD8N20
基本信息
型号: LAD8N20
参考面价： 15.95 EUR
Hilfsschalterblock, 2S, Schraubklemmen
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- TeSys
- Produktname：
- TeSys Deca
- Produkt- oder Komponententyp：
- Hilfsschalterblock
- Kompatible Produktfamilie：
- TeSys Deca LC1D09 - 95 AC-Spule
- TeSys Deca LC1D40A - 80 A AC Spule
- TeSys Deca LC1D115/150
- TeSys Deca CAD AC-Spule
- TeSys F LC1F
- Montageort：
- Seite
- Zusammensetzung des Polkontakts：
- 2 S
- Bedienung der Kontakte：
- Unverzögert
- [Ue] Betriebsbemessungsspannung：
- 690 V AC 25 - 400 Hz
- [Ie] Betriebsbemessungstrom：
- 6 A bei 120 V AC-15
- 1,04 A bei 690 V AC-15
- 0,55 A bei 125 V DC-13
- 0,1 A bei 600 V DC-13
- [Ui] Bemessungs-Isolationsspannung：
- 690 V entspricht IEC 60947-5-1
- 600 V entspricht UL
- 600 V entspricht CSA
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 10 A (bei 60 °C)
- Normen：
- EN/IEC 60947-5-1
- UL 60947-5-1
- CSA C22.2 Nr. 60947-5-1
- EN 50012
- Produktzertifizierungen：
- CB
- UL
- CSA
- CCC
- EAC
- UKCA
Zusatzmerkmale
- [Irms] Bemessungseinschaltvermögen：
- 140 A AC entspricht IEC 60947-5-1
- 250 A DC entspricht IEC 60947-5-1
- zulässige Kurzzeitleistung：
- 100 A 1 s
- 120 A 500 ms
- 140 A 100 ms
- Schutzart：
- GG-Sicherung 10 A
- Mechanische Lebensdauer：
- 30 Mcycles
- Min. Schaltstrom：
- 5 mA
- Min. Schaltspannung：
- 17 V
- Nicht überlappende Zeit：
- 1,5 ms bei Aberregung keine Überlappung zwischen Öffner und Schließer
- 1,5 ms bei Ansteuerung keine Überlappung zwischen Öffner und Schließer
- Isolierwiderstand：
- > 10 MOhm
- Anschlüsse - Klemmen：
- Schraubklemmenleisten 1 Kabel(n) 1…4 mm²flexibel mit Kabelende
- Schraubklemmenleisten 1 Kabel(n) 1…4 mm²flexibel ohne Kabelende
- Schraubklemmenleisten 2 Kabel(n) 1…2,5 mm²flexibel mit Kabelende
- Schraubklemmenleisten 2 Kabel(n) 1…4 mm²flexibel ohne Kabelende
- Schraubklemmenleisten 1 Kabel(n) 1…4 mm²fest ohne Kabelende
- Schraubklemmenleisten 2 Kabel(n) 1…4 mm²fest ohne Kabelende
- [M] Anzugsdrehmoment：
- 1,7 Nm - mit Schraubenzieher flach Ø 6
- 1,7 Nm - mit Schraubenzieher Philips Nr. 2
- 1,7 Nm - mit Schraubenzieher Position Nr. 2
- Höhe：
- 76 mm
- Breite：
- 12,5 mm
- Tiefe：
- 76 mm
Montage
- Umgebungseigenschaften：
- Normale Umgebungsbedingungen
- Schutzart (IP)：
- IP20 entspricht IEC 60529
- Beschichtung：
- TH entspricht IEC 60068
- Umgebungstemperatur bei Lagerung：
- -60…80 °C
- Umgebungstemperatur bei Betrieb：
- -5…60 °C
- Betriebshöhe：
- 3.000 m
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 2,802 cm
- VPE 1 Breite：
- 7,313 cm
- VPE 1 Länge：
- 7,861 cm
- VPE 1 Gewicht：
- 61,2 g
- VPE 2 Art：
- S02
- VPE 2 Menge：
- 60
- VPE 2 Höhe：
- 15,0 cm
- VPE 2 Breite：
- 30,0 cm
- VPE 2 Länge：
- 40,0 cm
- VPE 2 Gewicht：
- 4,5 kg
- VPE 3 Art：
- P06
- VPE 3 Menge：
- 960
- VPE 3 Höhe：
- 75 cm
- VPE 3 Breite：
- 60 cm
- VPE 3 Länge：
- 80 cm
- VPE 3 Gewicht：
- 80 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
