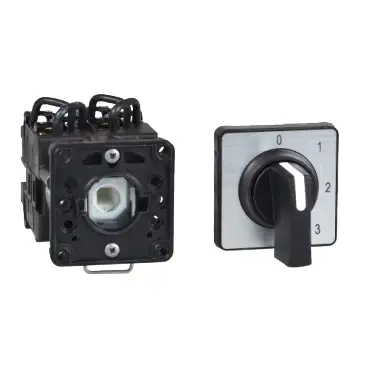

K1F013MCHMeßstellenumschalter
K1F013MCH
基本信息
型号: K1F013MCH
参考面价： 46.50 EUR
Meßstellenumschalter
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Harmony K
- Produkt- oder Komponententyp：
- Kompletter Nockenschalter
- Komponentenname：
- K1
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 12 A
- Produktmontage：
- Frontmontage
- Befestigungsmodus：
- Ø 22 mm Bohrung
- Nockenschalter-Frontelement：
- Mit Fronttafel 45 x 45 mm
- Operatortyp：
- Schwarz Griff, Länge = 35 mm
- Verriegelung des Drehgriffs：
- Ohne
- Ausführung des Schildes：
- Ohne metallic Hinweistext, L1 - L2 - L3 schwarz Markierung
- Funktion des Nockenschalters：
- Amperemeterschalter
- Rückgabe：
- Ohne
- Messwerttyp：
- Für 3 Schaltkreise
- Aus-Stellung：
- Ohne Nullstellung
- Schaltpositionen：
- Rechts: 0° - 90° - 180°
- Schutzart (IP)：
- IP65 conforming to IEC 529
- IP65 conforming to NF C 20-010
Zusatzmerkmale
- Schaltwinkel：
- 90 °
- [Ui] Bemessungs-Isolationsspannung：
- 690 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
- [Ithe] konventioneller eingeschlossener thermischer Strom：
- 10 A
- Nennbetriebsleistung in W：
- 10500 W AC-21, 500-660 V 3 Phasen entspricht IEC 60947-3
- 1100 W AC-3, 230 V 3 Phasen entspricht IEC 60947-3
- 1500 W AC-23A, 230 V 3 Phasen entspricht IEC 60947-3
- 1500 W AC-3, 400 V 1 Phase entspricht IEC 60947-3
- 1500 W AC-3, 400 V 3 Phasen entspricht IEC 60947-3
- 1500 W AC-3, 500 V 3 Phasen entspricht IEC 60947-3
- 1500 W AC-3, 690 V 3 Phasen entspricht IEC 60947-3
- 2200 W AC-23A, 400 V 3 Phasen entspricht IEC 60947-3
- 2200 W AC-23A, 500 V 3 Phasen entspricht IEC 60947-3
- 2200 W AC-23A, 690 V 3 Phasen entspricht IEC 60947-3
- 4800 W AC-21, 230 V 3 Phasen entspricht IEC 60947-3
- 600 W AC-3, 230 V 1 Phase entspricht IEC 60947-3
- 8300 W AC-21, 400 V 3 Phasen entspricht IEC 60947-3
- AC-Nennbetriebsstrom：
- 1 A bei 500 V AC-15 entspricht IEC 60947-5-1
- 2 A bei 400 V AC-15 entspricht IEC 60947-5-1
- 3 A bei 230 V AC-15 entspricht IEC 60947-5-1
- 1,8 A bei 690 V AC-3 3 Phasen entspricht IEC 60947-3
- 2,8 A bei 500 V AC-3 3 Phasen entspricht IEC 60947-3
- 2,8 A bei 690 V AC-23A 3 Phasen entspricht IEC 60947-3
- 3,3 A bei 400 V AC-3 3 Phasen entspricht IEC 60947-3
- 3,8 A bei 500 V AC-23A 3 Phasen entspricht IEC 60947-3
- 4,6 A bei 230 V AC-3 3 Phasen entspricht IEC 60947-3
- 4,8 A bei 400 V AC-23A 3 Phasen entspricht IEC 60947-3
- 5,6 A bei 230 V AC-23A 3 Phasen entspricht IEC 60947-3
- elektrische Lebensdauer：
- 1000000 Zyklen AC-15
- 1000000 Zyklen AC-21
- 500000 Zyklen AC-23
- 500000 Zyklen AC-3
- Max. Betriebsrate：
- 2,5 cyc/mn AC-21
- 2,5 cyc/mn AC-23
- 2,5 cyc/mn AC-3
- 8,333 cyc/mn AC-15
- Kurzschlussstrom：
- 10000 A
- Kurzschlussschutz：
- 16 A Patrone Sicherung, Typ gG
- Bemessungsstoßspannungsfestigkeit [Uimp]：
- 4 kV bei Isolierfunktion
- 6 kV entspricht IEC 60947-1
- Betrieb der Kontakte：
- Gestuft schaltend
- Positive Öffnung：
- Mit
- elektrische Verbindung：
- Klemmenanschlüsse mit unverlierbaren Schrauben flexibel, Klemmkapazität: 2 x 1,5 mm²
- Klemmenanschlüsse mit unverlierbaren Schrauben starr, Klemmkapazität: 1 x 2,5 mm²
- Mechanische Lebensdauer：
- 1000000 Zyklen
- CAD-Gesamtbreite：
- 45 mm
- CAD-Gesamthöhe：
- 50 mm
- CAD-Gesamttiefe：
- 69 mm
- Produktgewicht：
- 0,19 kg
Montage
- Standards：
- CENELEC EN 50013
- EN/IEC 60947-3 für Stromkreis
- EN/IEC 60947-5-1 für Steuerkreis
- Produktzertifizierungen：
- CSA 240 V 1 hp 1 Phase
- CSA 240 V 3 hp 3 Phasen 2 Pol(e)
- UL 240 V 1 hp 3 Phasen
- UL 240 V 0,33 hp 1 Phase 2 Pol(e)
- Beschichtung：
- TC
- Umgebungstemperatur bei Betrieb：
- -25…55 °C
- Umgebungstemperatur bei Lagerung：
- -40…70 °C
- Stoßfestigkeit：
- 30 gn entspricht IEC 68-2-27
- Vibrationsfestigkeit：
- 5 gn entspricht IEC 68-2-6 (f = 10…150 Hz)
- Schutzklasse für Stromschläge：
- Klasse II entspricht IEC 536
- Klasse II entspricht NF C 20-030
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 13,5 cm
- VPE 1 Breite：
- 5,2 cm
- VPE 1 Länge：
- 5,6 cm
- VPE 1 Gewicht：
- 190,0 g
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
