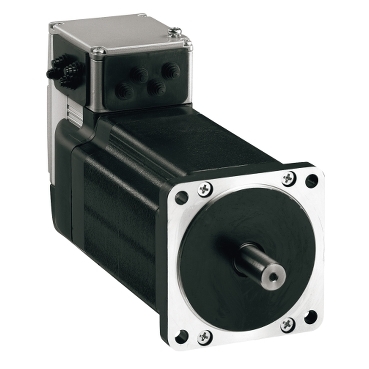

Schneider ILS1F852PB1A0 原厂跨境采购
ILS1F852PB1A0IntegrierterSchrittmotorLexiumILS1
ILS1F852PB1A0
基本信息
型号: ILS1F852PB1A0
参考面价： 1321.00 EUR
Integrierter Schrittmotor, Lexium ILS1, 24-36V, CANopen, 85mm, 4Nm, mittlere Dz, Leiterplattenver.
- ·Integrierter Schrittmotor mit guten Gleichlaufeigenschaften und hohem Dauerstillstansmoment
- ·Feldbusschnittstelle für CANopen DS301
- ·Wicklungstyp für mittlere Drehzahlen und Drehmoment 4 Nm
- ·Leitungsanschlüsse mit Leiterplattensteckverbinder
- ·Sicherheitsfunktion STO integriert
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Integrierter Lexium-Antrieb
- Produkt- oder Komponententyp：
- Integrierter Bewegungsantrieb
- Kurzbezeichnung des Geräts：
- ILS
- Motortyp：
- Drehstrom-Schrittmotor
- Anzahl Motorpole：
- 6
- Anzahl der Netzphasen：
- Einzelphase
- [UH,nom] Bemessungsbetriebsspannung：
- 24 V
- 36 V
- Netzwerktyp：
- DC
- Kommunikationsschnittstelle：
- CANopen DS301, integriert
- Länge：
- 170,6 mm
- Wicklungsart：
- Mittlere Drehzahl und mittleres Drehmoment
- Elektrische Verbindung：
- Steckverbinder für Platine
- Haltebremse：
- Ohne
- Getriebetyp：
- Ohne
- Nenndrehzahl：
- 100 rpm bei 24 V
- 200 rpm bei 36 V
- Nenndrehmoment：
- 4 Nm
- Haltemoment：
- 4 Nm
Zusatzmerkmale
- 变速箱速度：
- 50, 100, 125, 250, 500, 800 and 1000 kBaud
- Montagehalterung：
- Flansch 85 mm
- Motorflanschgröße：
- 85 mm
- Anzahl der Motorstufen：
- 2
- Zentrieren des Bunddurchmessers：
- 60 mm
- Zentrierbundtiefe：
- 2 mm
- Anzahl der Montagebohrungen：
- 4
- Durchmesser der Montagebohrungen：
- 6,5 mm
- Kreisdurchmesser der Montagebohrungen：
- 99 mm
- Art der Rückkopplung：
- Indexpuls
- Wellenende：
- Glatt
- zweite Welle：
- Ohne zweites Wellenende
- Wellendurchmesser：
- 12 mm
- Wellenlänge：
- 30 mm
- Versorgungsspannungsgrenzen：
- 18…40 V
- Leistungsaufnahme：
- 5000 mA Maximum
- Zugehörige Absicherung：
- 10 A
- Eingangs-/Ausgangstyp：
- 4 Signale (jedes als Eingang oder Ausgang zu verwenden)
- Spannungswert für garantierten Status 0：
- -3 - 4,5 V
- Spannungswert für garantierten Status 1：
- 15 - 30 V
- Diskreter Eingangsstrom：
- 10 mA bei 24 V ein/STO_A für Sicherheitseingang
- 3 mA bei 24 V ein/STO_B für Sicherheitseingang
- 2 mA bei 24 V für 24 V-Signalschnittstelle
- Diskrete Ausgangsspannung：
- 23 - 25 V
- maximaler Schaltstrom：
- 100 mA je Ausgang
- 200 mA gesamt
- Schutzart：
- Überlast der Ausgangsspannung
- Kurzschluss der Ausgangsspannung
- Sicheres Drehmoment aus
- Spitzenmoment im Stillstand：
- 4 Nm
- Dauerstillstandsmoment：
- 4 Nm
- Drehzahlistwertrückführung：
- 20000 Punkte/Umdrehung
- Genauigkeitsfehler：
- +/- 6 Bogenminuten
- Rotorträgheit：
- 2,2 kg.cm²
- Max. mechanische Geschwindigkeit：
- 1500 U/min
- maximale Radialkraft Fr：
- 100 N
- Maximale Axialkraft Fa：
- 170 N (Zugkraft)
- 30 N (Kraft/Druck)
- Betriebslebensdauer in Std.：
- 20000 h Lager
- Beschriftung：
- CE
- Kühlungstyp：
- Lüftelos mit Konvektion
- Produktgewicht：
- 3,6 kg
Montage
- Normen：
- IEC 50347
- EN 61800-3:2001, zweite Umgebung
- EN 61800-3 : 2001-02
- IEC 61800-3, Aufl. 2
- IEC 61800-3
- IEC 60072-1
- IEC 50178
- Produktzertifizierungen：
- UL
- cUL
- TÜV
- Umgebungstemperatur bei Betrieb：
- 50…65 °C (mit Leistungsabfall von 2 % pro °C)
- 0…50 °C (ohne Leistungsminderung)
- zulässige Geräte-Umgebungstemperatur：
- 105 °C Leistungsverstärker
- 110 °C Motor
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- Relative Luftfeuchtigkeit：
- 15…85 % Betauung nicht zulässig
- Vibrationsfestigkeit：
- 20 m/s² (f= 10…500 Hz) 10 Zyklen entspricht IEC 60068-2-6
- Stoßfestigkeit：
- 150 m/s² 1000 Stöße entspricht IEC 60068-2-29
- Schutzart (IP)：
- IP41 Wellenlager: conforming to IEC 60034-5
- IP54 gesamt, außer Wellenlager: conforming to IEC 60034-5
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 22 cm
- VPE 1 Breite：
- 19 cm
- VPE 1 Länge：
- 40 cm
- VPE 1 Gewicht：
- 4,683 kg
- VPE 2 Art：
- S06
- VPE 2 Menge：
- 9
- VPE 2 Höhe：
- 73,5 cm
- VPE 2 Breite：
- 60 cm
- VPE 2 Länge：
- 80 cm
- VPE 2 Gewicht：
- 49 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
