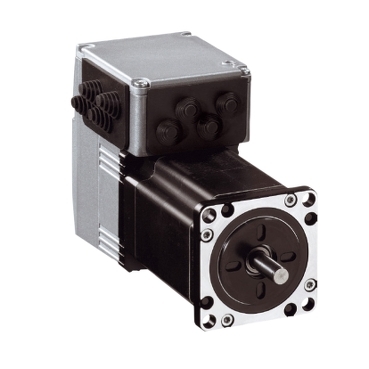

Schneider ILS1F573PC1A0

ILS1F573PC1A0 · Integrierter Schrittmotor mit guten Gleichlaufeigenschaften und hohem Dauerstillstansmoment Feldbusschnittstelle für CANopen DS301 Wicklungstyp für mittlere Drehzahlen und Drehmoment 1,5 Nm Leitungsanschlüsse mit Industriesteckverbinder Sicherheitsfunktion STO integriert Umweltfreundlichkeit des Produkts Weitere Informationen

法国 施耐德 Schneider
基本信息

型号: ILS1F573PC1A0

参考面价: €1,310.00 ≈ ¥9642.39 查看汇率详情 →

Integrierter Schrittmotor mit guten Gleichlaufeigenschaften und hohem Dauerstillstansmoment Feldbusschnittstelle für CANopen DS301 Wicklungstyp für mittlere Drehzahlen und Drehmoment 1,5 Nm Leitungsanschlüsse mit Industriesteckverbinder Sicherheitsfunktion STO integriert Umweltfreundlichkeit des Produkts Weitere Informationen
  • Integrierter Schrittmotor mit guten Gleichlaufeigenschaften und hohem Dauerstillstansmoment
  • Feldbusschnittstelle für CANopen DS301
  • Wicklungstyp für mittlere Drehzahlen und Drehmoment 1,5 Nm
  • Leitungsanschlüsse mit Industriesteckverbinder
  • Sicherheitsfunktion STO integriert
  • Umweltfreundlichkeit des Produkts Weitere Informationen
基本属性
净重:2.000 KG
长度:139 mm
Hauptmerkmale
Baureihe:
Integrierter Lexium-Antrieb
Produkt- oder Komponententyp:
Integrierter Bewegungsantrieb
Kurzbezeichnung des Geräts:
ILS
Motortyp:
Drehstrom-Schrittmotor
Anzahl Motorpole:
6
Anzahl der Netzphasen:
Einzelphase
[UH,nom] Bemessungsbetriebsspannung:
  • 36 V
  • 24 V
Netzwerktyp:
DC
Kommunikationsschnittstelle:
CANopen DS301, integriert
Länge:
138,9 mm
Wicklungsart:
Mittlere Drehzahl und mittleres Drehmoment
Elektrische Verbindung:
Industrieller Steckverbinder
Haltebremse:
Ohne
Getriebetyp:
Ohne
Nenndrehzahl:
  • 200 rpm bei 24 V
  • 500 rpm bei 36 V
Nenndrehmoment:
1,5 Nm
Haltemoment:
1,7 Nm
Zusatzmerkmale
变速箱速度:
50, 100, 125, 250, 500, 800 and 1000 kBaud
Montagehalterung:
Flansch
Motorflanschgröße:
57 mm
Anzahl der Motorstufen:
3
Zentrieren des Bunddurchmessers:
38,1 mm
Zentrierbundtiefe:
1,6 mm
Anzahl der Montagebohrungen:
4
Durchmesser der Montagebohrungen:
5,2 mm
Kreisdurchmesser der Montagebohrungen:
66,6 mm
Art der Rückkopplung:
Indexpuls
Wellenende:
Glatt
zweite Welle:
Ohne zweites Wellenende
Wellendurchmesser:
8 mm
Wellenlänge:
21 mm
Versorgungsspannungsgrenzen:
18…40 V
Leistungsaufnahme:
3500 mA Maximum
Zugehörige Absicherung:
10 A
Eingangs-/Ausgangstyp:
4 Signale (jedes als Eingang oder Ausgang zu verwenden)
Spannungswert für garantierten Status 0:
-3 - 4,5 V
Spannungswert für garantierten Status 1:
15 - 30 V
Diskreter Eingangsstrom:
  • 10 mA bei 24 V ein/STO_A für Sicherheitseingang
  • 3 mA bei 24 V ein/STO_B für Sicherheitseingang
  • 2 mA bei 24 V für 24 V-Signalschnittstelle
Diskrete Ausgangsspannung:
23 - 25 V
maximaler Schaltstrom:
  • 100 mA je Ausgang
  • 200 mA gesamt
Schutzart:
  • Überlast der Ausgangsspannung
  • Kurzschluss der Ausgangsspannung
  • Sicheres Drehmoment aus
Spitzenmoment im Stillstand:
1,5 Nm
Dauerstillstandsmoment:
1,5 Nm
Drehzahlistwertrückführung:
20000 Punkte/Umdrehung
Genauigkeitsfehler:
+/- 6 Bogenminuten
Rotorträgheit:
0,38 kg.cm²
Max. mechanische Geschwindigkeit:
3000 U/min
maximale Radialkraft Fr:
50 N
Maximale Axialkraft Fa:
  • 100 N (Zugkraft)
  • 8,4 N (Kraft/Druck)
Betriebslebensdauer in Std.:
20000 h Lager
Beschriftung:
CE
Kühlungstyp:
Lüftelos mit Konvektion
Produktgewicht:
2 kg
Montage
Normen:
  • EN 61800-3:2001, zweite Umgebung
  • IEC 61800-3, Aufl. 2
  • IEC 50178
  • IEC 60072-1
  • IEC 50347
  • EN 61800-3 : 2001-02
  • IEC 61800-3
Produktzertifizierungen:
  • UL
  • cUL
  • TÜV
Umgebungstemperatur bei Betrieb:
  • 50…65 °C (mit Leistungsabfall von 2 % pro °C)
  • 0…50 °C (ohne Leistungsminderung)
Geräte-Umgebungstemperatur:
  • 105 °C Leistungsverstärker
  • 110 °C Motor
Umgebungstemperatur bei Lagerung:
-25…70 °C
Betriebshöhe:
<= 1.000 m ohne Leistungsminderung
Relative Luftfeuchtigkeit:
15…85 % Betauung nicht zulässig
Vibrationsfestigkeit:
20 m/s² (f= 10…500 Hz) 10 Zyklen entspricht IEC 60068-2-6
Stoßfestigkeit:
150 m/s² 1000 Stöße entspricht IEC 60068-2-29
Schutzart (IP):
  • IP41 Wellenlager: entspricht IEC 60034-5
  • IP54 gesamt, außer Wellenlager: entspricht IEC 60034-5
Verpackungseinheiten
VPE 1 Art:
PCE
VPE 1 Menge:
1
VPE 1 Höhe:
10,5 cm
VPE 1 Breite:
19,0 cm
VPE 1 Länge:
39,0 cm
VPE 1 Gewicht:
2,8 kg
Vertragliche Gewährleistung
Gewährleistung:
18 months
