Schneider ILM0703P01A0000 原厂跨境采购

Schneider ILM0703P01A0000 原厂跨境采购

ILM0703P01A0000Integ.Servomotor-22Nm-6000U/min-

法国  Schneider

ILM0703P01A0000

Schneider ILM0703P01A0000 原厂跨境采购
ILM0703P01A0000基本信息

型号: ILM0703P01A0000

参考面价: 1644.00 EUR

Integ. Servomotor- 2,2 Nm - 6000 U/min - o.Bremse
  • Umweltfreundlichkeit des Produkts Weitere Informationen
ILM0703P01A0000基本属性
净重:4.200 KG
毛重:5.040 KG
长度:259 mm
ILM0703P01A0000Hauptmerkmale
Baureihe:
PacDrive 3
Produkt- oder Komponententyp:
Integrierter Antrieb für Servomotor
Kurzbezeichnung des Geräts:
ILM
ILM0703P01A0000Zusatzmerkmale
[UH,nom] Bemessungsbetriebsspannung:
250 - 700 V
Dauerstrom im Stillstand:
3 A
Dauerstillstandsmoment:
2,2 Nm
Spitzenkraft:
8,7 Nm
Nennausgangsleistung:
720 W
Nenndrehmoment:
1,15 Nm
Nenndrehzahl:
6000 rpm
[Irms] Max. Strom:
12 A
[In] Bemessungsstrom:
1,5 A
Wellenende:
Glatt
zweite Welle:
Ohne zweites Wellenende
Wellendurchmesser:
14 mm
Wellenlänge:
30 mm
Breite Passfeder:
20 mm
Art der Rückkopplung:
Absolute-SinCos Hiperface-Singleturn
Auflösung Geschwindigkeitsfeedback:
128 Zeiträume
Haltebremse:
Ohne
Montagehalterung:
Internationaler Standardflansch
Motorflanschgröße:
70 mm
Drehmomentkonstante:
0,76 Nm/A bei 120 °C
Gegen-EMK konstant:
49 V/krpm bei 20 °C
Anzahl Motorpole:
6
Rotorträgheit:
0,58 kg.cm²
Statorwiderstand:
  • 2,7 Ohm bei 20 °C für Ph/Ph
  • 1,88 Ohm bei 120 °C für Ph/N
Statorinduktivität:
  • 13 mH bei 20 °C für Ph/Ph
  • 6,5 mH bei 120 °C für Ph/N
maximale Radialkraft Fr:
  • 730 N bei 1000 U/min
  • 580 N bei 2000 U/min
  • 510 N bei 3000 U/min
  • 460 N bei 4000 U/min
  • 430 N bei 5000 U/min
  • 400 N bei 6000 U/min
max. Axialkraft Fa:
0,2 x Fr
Kühlungstyp:
Lüftelos mit Konvektion
Länge:
259 mm
Anzahl der Motorstufen:
3
Zentrieren des Bunddurchmessers:
60 mm
Zentrierbundtiefe:
2,5 mm
Anzahl der Montagebohrungen:
4
Durchmesser der Montagebohrungen:
5,5 mm
Kreisdurchmesser der Montagebohrungen:
82 mm
Produktgewicht:
4,2 kg
ILM0703P01A0000Montage
Schutzart (IP):
IP54
ILM0703P01A0000Verpackungseinheiten
VPE 1 Art:
PCE
VPE 1 Menge:
1
VPE 1 Höhe:
20,0 cm
VPE 1 Breite:
26,0 cm
VPE 1 Länge:
59,0 cm
VPE 1 Gewicht:
4,78 kg
ILM0703P01A0000Vertragliche Gewährleistung
Gewährleistung:
18 Monate
ILM0703P01A0000

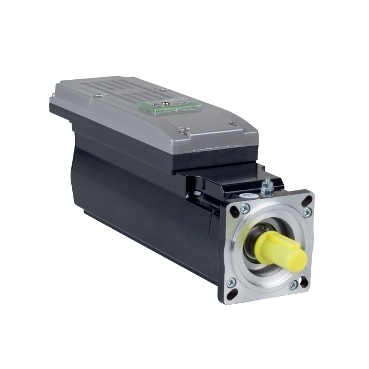

ILM0703P01A0000 - Schneider产品主图
