Schneider ILE1F661PB1A1 原厂跨境采购
ILE1F661PB1A1IntegrierterAntriebEC-MotorLexiumILE1
ILE1F661PB1A1
基本信息
型号: ILE1F661PB1A1
参考面价： 1219.00 EUR

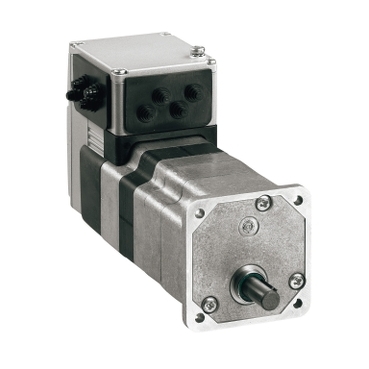

Integrierter Antrieb EC-Motor, Lexium ILE1, 24-36V, CANopen, 66mm, 0,36Nm, Leiterplattenverbinder, Stirnrad 18:1
- ·Integrierter Antrieb als bürstenloser DC-Motor mit hohem Selbsthaltemoment
- ·Feldbusschnittstelle: CANopen DS301
- ·Encoder in Ausführung Singleturn
- ·Leitungsanschlüsse mit Leiterplattensteckverbinder
- ·Sicherheitsfunktion STO integriert
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- Integrierter Lexium-Antrieb
- Produkt- oder Komponententyp：
- Integrierter Bewegungsantrieb
- Kurzbezeichnung des Geräts：
- ILE
- Motortyp：
- Bürstenloser Gleichstrommotor
- Anzahl Motorpole：
- 6
- Anzahl der Netzphasen：
- Einzelphase
- [UH,nom] Bemessungsbetriebsspannung：
- 36 V
- 24 V
- Netzwerktyp：
- DC
- Kommunikationsschnittstelle：
- CANopen DS301, integriert
- Länge：
- 174 mm
- Wicklungsart：
- Mittlere Drehzahl und mittleres Drehmoment
- Elektrische Verbindung：
- Steckverbinder für Platine
- Haltebremse：
- Ohne
- Getriebetyp：
- Geradzahngetriebe, 3 Stufen
- Reduktionsverhältnis：
- 18:1 (160:9)
- Nenndrehzahl：
- 225 U/min bei 24 V
- 270 U/min bei 36 V
- Nenndrehmoment：
- 3,1 Nm bei 24 V
- 3,5 Nm bei 36 V
Zusatzmerkmale
- 变速箱速度：
- 50, 100, 125, 250, 500, 800 and 1000 kBaud
- Montagehalterung：
- Flansch
- Motorflanschgröße：
- 66 mm
- Anzahl der Motorstufen：
- 1
- Zentrieren des Bunddurchmessers：
- 16 mm
- Zentrierbundtiefe：
- 4 mm
- Anzahl der Montagebohrungen：
- 4
- Durchmesser der Montagebohrungen：
- 4,4 mm
- Kreisdurchmesser der Montagebohrungen：
- 73,54 mm
- Art der Rückkopplung：
- BLDC-Encoder
- Wellenende：
- Mit Passfeder
- zweite Welle：
- Ohne zweites Wellenende
- Wellendurchmesser：
- 10 mm
- Wellenlänge：
- 25 mm
- Breite Passfeder：
- 16 mm
- Versorgungsspannungsgrenzen：
- 18…40 V
- Leistungsaufnahme：
- 7000 mA Spitzenwert
- 5500 mA maximale Dauerleistung
- Zugehörige Absicherung：
- 10 A
- Eingangs-/Ausgangstyp：
- 4 Signale (jedes als Eingang oder Ausgang zu verwenden)
- Spannungswert für garantierten Status 0：
- -3 - 4,5 V
- Spannungswert für garantierten Status 1：
- 15 - 30 V
- Diskreter Eingangsstrom：
- 10 mA bei 24 V ein/STO_A für Sicherheitseingang
- 3 mA bei 24 V ein/STO_B für Sicherheitseingang
- 2 mA bei 24 V für 24 V-Signalschnittstelle
- Diskrete Ausgangsspannung：
- 23 - 25 V
- maximaler Schaltstrom：
- 100 mA je Ausgang
- 200 mA gesamt
- Schutzart：
- Überlast der Ausgangsspannung
- Sicheres Drehmoment aus
- Kurzschluss der Ausgangsspannung
- max. Versorgungsstrom：
- 0,06 A bei 36 V (Leistungsstufe deaktiviert)
- 0,1 A bei 24 V (Leistungsstufe deaktiviert)
- 4 A bei 36 V
- 4,5 A bei 24 V
- Nennleistung am Ausgang：
- 74 W bei 24 V
- 98 W bei 36 V
- Spitzenmoment im Stillstand：
- 3,74 Nm bei 24 V
- 5,18 Nm bei 36 V
- Dauerstillstandsmoment：
- 4,3 Nm
- Rastmoment：
- 1,1 Nm
- Drehzahlistwertrückführung：
- 1,667° Getriebeabtrieb
- 12 Punkte/Umdrehung Motor
- Genauigkeitsfehler：
- +/- 1 Punkt
- maximales Torsionsspiel：
- 1 °
- Rotorträgheit：
- 48 kg.cm²
- Max. mechanische Geschwindigkeit：
- 281 U/min
- maximale Radialkraft Fr：
- 200 N (Langzeitbetrieb)
- 200 N (kurzfristiger Betrieb)
- Maximale Axialkraft Fa：
- 10 N (Langzeitbetrieb)
- 80 N (kurzfristiger Betrieb)
- Betriebslebensdauer in Std.：
- 2500 h Lager kurzfristiger Betrieb
- 15000 h Lager Langzeitbetrieb
- Beschriftung：
- CE
- Kühlungstyp：
- Lüftelos mit Konvektion
- Produktgewicht：
- 1,85 kg
Montage
- Normen：
- EN 61800-3 : 2001-02
- IEC 50178
- IEC 61800-3
- IEC 50347
- EN 61800-3:2001, zweite Umgebung
- IEC 61800-3, Aufl. 2
- IEC 60072-1
- Produktzertifizierungen：
- cUL
- TÜV
- UL
- Umgebungstemperatur bei Betrieb：
- 50…65 °C (mit Leistungsabfall von 2 % pro °C)
- 0…50 °C (ohne Leistungsminderung)
- zulässige Geräte-Umgebungstemperatur：
- 105 °C Leistungsverstärker
- 110 °C Motor
- Umgebungstemperatur bei Lagerung：
- -25…70 °C
- Betriebshöhe：
- <= 1.000 m ohne Leistungsminderung
- Relative Luftfeuchtigkeit：
- 15…85 % Betauung nicht zulässig
- Vibrationsfestigkeit：
- 20 m/s² (f= 10…500 Hz) 10 Zyklen entspricht IEC 60068-2-6
- Stoßfestigkeit：
- 150 m/s² 1000 Stöße entspricht IEC 60068-2-29
- Schutzart (IP)：
- IP41 Wellenlager: conforming to IEC 60034-5
- IP54 gesamt, außer Wellenlager: conforming to IEC 60034-5
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 11,0 cm
- VPE 1 Breite：
- 18,6 cm
- VPE 1 Länge：
- 39,4 cm
- VPE 1 Gewicht：
- 2,276 kg
- VPE 2 Art：
- P06
- VPE 2 Menge：
- 24
- VPE 2 Höhe：
- 77,0 cm
- VPE 2 Breite：
- 60,0 cm
- VPE 2 Länge：
- 80,0 cm
- VPE 2 Gewicht：
- 63,124 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
