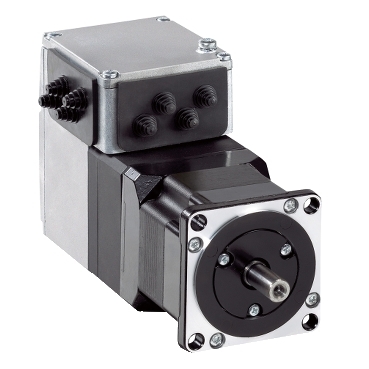

Schneider ILA2T571PC1F0

ILA2T571PC1F0 · Integrierter Servoantrieb mit hoher Dynamik und hohem Spitzenmoment Feldbusschnittstelle für Modbus TCP Encoder in Ausführung Singleturn Leitungsanschlüsse mit Industriesteckverbinder Sicherheitsfunktion STO integriert Umweltfreundlichkeit des Produkts Weitere Informationen

法国 施耐德 Schneider
基本信息

型号: ILA2T571PC1F0

参考面价: €2,447.00 ≈ ¥18011.39 查看汇率详情 →

Integrierter Servoantrieb mit hoher Dynamik und hohem Spitzenmoment Feldbusschnittstelle für Modbus TCP Encoder in Ausführung Singleturn Leitungsanschlüsse mit Industriesteckverbinder Sicherheitsfunktion STO integriert Umweltfreundlichkeit des Produkts Weitere Informationen
  • Integrierter Servoantrieb mit hoher Dynamik und hohem Spitzenmoment
  • Feldbusschnittstelle für Modbus TCP
  • Encoder in Ausführung Singleturn
  • Leitungsanschlüsse mit Industriesteckverbinder
  • Sicherheitsfunktion STO integriert
  • Umweltfreundlichkeit des Produkts Weitere Informationen
基本属性
净重:1.400 KG
毛重:1.680 KG
长度:191 mm
Hauptmerkmale
Baureihe:
Integrierter Lexium-Antrieb
Produkt- oder Komponententyp:
Integrierter Bewegungsantrieb
Kurzbezeichnung des Geräts:
ILA
Motortyp:
AC-Synchron-Servomotor
Anzahl Motorpole:
6
Anzahl der Netzphasen:
Einzelphase
[UH,nom] Bemessungsbetriebsspannung:
  • 24 V
  • 48 V
Netzwerktyp:
DC
Kommunikationsschnittstelle:
Modbus TCP, integriert
Länge:
190,8 mm
Wicklungsart:
Mittlere Drehzahl und mittleres Drehmoment
Elektrische Verbindung:
Industrieller Steckverbinder
Haltebremse:
Mit
Getriebetyp:
Ohne
Nenndrehzahl:
  • 3200 U/min bei 24 V
  • 5100 U/min bei 48 V
Nenndrehmoment:
0,44 Nm
Haltemoment:
1,2 Nm Feststellbremse
Zusatzmerkmale
变速箱速度:
10, 100 Mbits
Montagehalterung:
Flansch
Motorflanschgröße:
57 mm
Anzahl der Motorstufen:
1
Zentrieren des Bunddurchmessers:
50 mm
Zentrierbundtiefe:
1,6 mm
Anzahl der Montagebohrungen:
4
Durchmesser der Montagebohrungen:
5,2 mm
Kreisdurchmesser der Montagebohrungen:
66,6 mm
Art der Rückkopplung:
Single-Turn-Encoder
Wellenende:
Glatt
zweite Welle:
Ohne zweites Wellenende
Wellendurchmesser:
9 mm
Wellenlänge:
20 mm
Versorgungsspannungsgrenzen:
18…55,2 V
Leistungsaufnahme:
  • 5000 mA maximale Dauerleistung
  • 7000 mA Spitzenwert
Zugehörige Absicherung:
16 A
Inbetriebnahme-Schnittstelle:
RS485 Modbus TCP (9,6, 19,2 und 38,4 kBaud)
Eingangs-/Ausgangstyp:
4 Signale (jedes als Eingang oder Ausgang zu verwenden)
Spannungswert für garantierten Status 0:
-3 - 4,5 V
Spannungswert für garantierten Status 1:
15 - 30 V
Diskreter Eingangsstrom:
  • 10 mA bei 24 V für Sicherheitseingang
  • 2 mA bei 24 V für 24 V-Signalschnittstelle
Diskrete Ausgangsspannung:
23 - 25 V
maximaler Schaltstrom:
  • 100 mA je Ausgang
  • 200 mA gesamt
Schutzart:
  • Kurzschluss der Ausgangsspannung
  • Überlast der Ausgangsspannung
  • Sicheres Drehmoment aus
Spitzenmoment im Stillstand:
0,62 Nm
Dauerstillstandsmoment:
0,44 Nm
Drehzahlistwertrückführung:
16384 Punkte/Wicklung
Genauigkeitsfehler:
+/-0,05 °
Rotorträgheit:
0,165 kg.cm²
maximale Radialkraft Fr:
89 N
Maximale Axialkraft Fa:
  • 104 N (Kraft/Druck)
  • 104 N (Zugkraft)
Betriebslebensdauer in Std.:
20000 h Lager
Bremszugkraft:
10 W
Bremslösezeit:
14 ms
Bremsdauer:
13 ms
Beschriftung:
CE
Kühlungstyp:
Lüftelos mit Konvektion
Produktgewicht:
1,4 kg
Montage
Normen:
  • EN 61800-3 : 2001-02
  • IEC 50347
  • IEC 61800-3
  • EN 61800-3:2001, zweite Umgebung
  • IEC 61800-3, Aufl. 2
  • IEC 60072-1
  • IEC 50178
Produktzertifizierungen:
  • TÜV
  • cUL
  • UL
Umgebungstemperatur bei Betrieb:
  • 40…55 °C (mit Leistungsabfall von 2 % pro °C)
  • 0…40 °C (ohne Leistungsminderung)
zulässige Geräte-Umgebungstemperatur:
  • 105 °C Leistungsverstärker
  • 110 °C Motor
Umgebungstemperatur bei Lagerung:
-25…70 °C
Betriebshöhe:
<= 1.000 m ohne Leistungsminderung
Relative Luftfeuchtigkeit:
15…85 % Betauung nicht zulässig
Vibrationsfestigkeit:
20 m/s² (f= 10…500 Hz) 10 Zyklen entspricht IEC 60068-2-6
Stoßfestigkeit:
150 m/s² 1000 Stöße entspricht IEC 60068-2-29
Schutzart (IP):
  • IP41 Wellenlager: conforming to IEC 60034-5
  • IP54 gesamt, außer Wellenlager: conforming to IEC 60034-5
Verpackungseinheiten
VPE 1 Art:
PCE
VPE 1 Menge:
1
VPE 1 Höhe:
8,0 cm
VPE 1 Breite:
18,5 cm
VPE 1 Länge:
35,5 cm
VPE 1 Gewicht:
2,1 kg
Vertragliche Gewährleistung
Gewährleistung:
18 months
