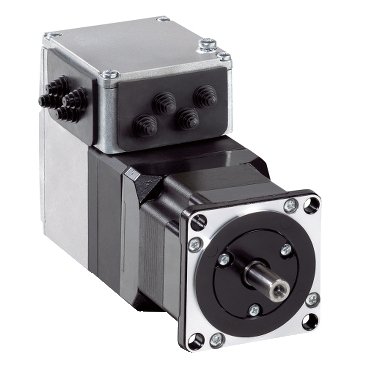

Schneider ILA1F572PB1F0

ILA1F572PB1F0 · Integrierter Servoantrieb mit hoher Dynamik und hohem Spitzenmoment Feldbusschnittstelle für CANopen DS301 Encoder in Ausführung Singleturn Leitungsanschlüsse mit Leiterplattensteckverbinder Sicherheitsfunktion STO integriert Umweltfreundlichkeit des Produkts Weitere Informationen

法国 施耐德 Schneider
基本信息

型号: ILA1F572PB1F0

参考面价: €1,888.00 ≈ ¥13896.81 查看汇率详情 →

Integrierter Servoantrieb mit hoher Dynamik und hohem Spitzenmoment Feldbusschnittstelle für CANopen DS301 Encoder in Ausführung Singleturn Leitungsanschlüsse mit Leiterplattensteckverbinder Sicherheitsfunktion STO integriert Umweltfreundlichkeit des Produkts Weitere Informationen
  • Integrierter Servoantrieb mit hoher Dynamik und hohem Spitzenmoment
  • Feldbusschnittstelle für CANopen DS301
  • Encoder in Ausführung Singleturn
  • Leitungsanschlüsse mit Leiterplattensteckverbinder
  • Sicherheitsfunktion STO integriert
  • Umweltfreundlichkeit des Produkts Weitere Informationen
基本属性
净重:1.700 KG
长度:209 mm
Hauptmerkmale
Baureihe:
Integrierter Lexium-Antrieb
Produkt- oder Komponententyp:
Integrierter Bewegungsantrieb
Kurzbezeichnung des Geräts:
ILA
Motortyp:
AC-Synchron-Servomotor
Anzahl Motorpole:
6
Anzahl der Netzphasen:
Einzelphase
[UH,nom] Bemessungsbetriebsspannung:
  • 24 V
  • 36 V
Netzwerktyp:
DC
Kommunikationsschnittstelle:
CANopen DS301, integriert
Länge:
209,3 mm
Wicklungsart:
Mittlere Drehzahl und mittleres Drehmoment
Elektrische Verbindung:
Steckverbinder für Platine
Haltebremse:
Mit
Getriebetyp:
Ohne
Nenndrehzahl:
  • 2600 U/min bei 24 V
  • 4300 U/min bei 36 V
Nenndrehmoment:
0,45 Nm
Haltemoment:
1,2 Nm Feststellbremse
Zusatzmerkmale
变速箱速度:
50, 100, 125, 250, 500, 800 and 1000 kBaud
Montagehalterung:
Flansch
Motorflanschgröße:
57 mm
Anzahl der Motorstufen:
2
Zentrieren des Bunddurchmessers:
50 mm
Zentrierbundtiefe:
1,6 mm
Anzahl der Montagebohrungen:
4
Durchmesser der Montagebohrungen:
5,2 mm
Kreisdurchmesser der Montagebohrungen:
66,6 mm
Art der Rückkopplung:
Single-Turn-Encoder
Wellenende:
Glatt
zweite Welle:
Ohne zweites Wellenende
Wellendurchmesser:
9 mm
Wellenlänge:
20 mm
Versorgungsspannungsgrenzen:
18…40 V
Leistungsaufnahme:
  • 7000 mA maximale Dauerleistung
  • 8500 mA Spitzenwert
Zugehörige Absicherung:
10 A
Eingangs-/Ausgangstyp:
4 Signale (jedes als Eingang oder Ausgang zu verwenden)
Spannungswert für garantierten Status 0:
-3 - 4,5 V
Spannungswert für garantierten Status 1:
15 - 30 V
Diskreter Eingangsstrom:
  • 10 mA bei 24 V ein/STO_A für Sicherheitseingang
  • 3 mA bei 24 V ein/STO_B für Sicherheitseingang
  • 2 mA bei 24 V für 24 V-Signalschnittstelle
Diskrete Ausgangsspannung:
23 - 25 V
maximaler Schaltstrom:
  • 100 mA je Ausgang
  • 200 mA gesamt
Schutzart:
  • Sicheres Drehmoment aus
  • Kurzschluss der Ausgangsspannung
  • Überlast der Ausgangsspannung
Spitzenmoment im Stillstand:
0,72 Nm
Dauerstillstandsmoment:
0,45 Nm
Drehzahlistwertrückführung:
16384 Punkte/Umdrehung x 4096 Umdrehungen
Genauigkeitsfehler:
+/-0,05 °
Rotorträgheit:
0,25 kg.cm²
maximale Radialkraft Fr:
107 N
Maximale Axialkraft Fa:
  • 104 N (Kraft/Druck)
  • 104 N (Zugkraft)
Betriebslebensdauer in Std.:
20000 h Lager
Bremszugkraft:
10 W
Bremslösezeit:
14 ms
Bremsdauer:
13 ms
Beschriftung:
CE
Kühlungstyp:
Lüftelos mit Konvektion
Produktgewicht:
1,7 kg
Montage
Normen:
  • IEC 60072-1
  • IEC 61800-3, Aufl. 2
  • EN 61800-3:2001, zweite Umgebung
  • IEC 61800-3
  • EN 61800-3 : 2001-02
  • IEC 50347
  • IEC 50178
Produktzertifizierungen:
  • UL
  • TÜV
  • cUL
Umgebungstemperatur bei Betrieb:
  • 50…65 °C (mit Leistungsabfall von 2 % pro °C)
  • 0…50 °C (ohne Leistungsminderung)
zulässige Geräte-Umgebungstemperatur:
  • 105 °C Leistungsverstärker
  • 110 °C Motor
Umgebungstemperatur bei Lagerung:
-25…70 °C
Betriebshöhe:
<= 1.000 m ohne Leistungsminderung
Relative Luftfeuchtigkeit:
15…85 % Betauung nicht zulässig
Vibrationsfestigkeit:
20 m/s² (f= 10…500 Hz) 10 Zyklen entspricht IEC 60068-2-6
Stoßfestigkeit:
150 m/s² 1000 Stöße entspricht IEC 60068-2-29
Schutzart (IP):
  • IP41 Wellenlager: conforming to IEC 60034-5
  • IP54 gesamt, außer Wellenlager: conforming to IEC 60034-5
Verpackungseinheiten
VPE 1 Art:
PCE
VPE 1 Menge:
1
VPE 1 Höhe:
10,5 cm
VPE 1 Breite:
38 cm
VPE 1 Länge:
18 cm
VPE 1 Gewicht:
2,583 kg
VPE 2 Art:
S04
VPE 2 Menge:
4
VPE 2 Höhe:
30 cm
VPE 2 Breite:
40 cm
VPE 2 Länge:
60 cm
VPE 2 Gewicht:
11,252 kg
VPE 3 Art:
P06
VPE 3 Menge:
12
VPE 3 Höhe:
77 cm
VPE 3 Breite:
80 cm
VPE 3 Länge:
60 cm
VPE 3 Gewicht:
39,496 kg
Vertragliche Gewährleistung
Gewährleistung:
18 months
