GC2520M5StandardschützTypGC2S25ASpule220-240VAC

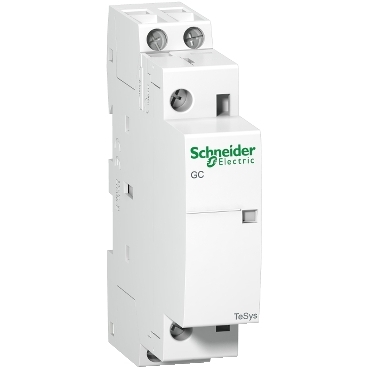

GC2520M5
基本信息
型号: GC2520M5
参考面价： 57.80 EUR
Standardschütz Typ GC, 2S, 25A, Spule 220-240V AC
Hauptmerkmale
- Baureihe：
- TeSys
- Baureihe：
- TeSys
- Produktname：
- TeSys GC
- Produktname：
- TeSys GC
- Produkt- oder Komponententyp：
- Modularer Schütz
- Produkt- oder Komponententyp：
- Modularer Schütz
- Kurzbezeichnung des Geräts：
- GC25
- Kurzbezeichnung des Geräts：
- GC25
- Anwendung des Schützes：
- Motorsteuerung
- Heizung
- Beleuchtung
- Anwendung des Schützes：
- Motorsteuerung
- Heizung
- Beleuchtung
Zusatzmerkmale
- Nutzungskategorie：
- AC-7B
- AC-7A
- Nutzungskategorie：
- AC-7B
- AC-7A
- Beschreibung der Pole：
- 2P
- Beschreibung der Pole：
- 2P
- Strommast Kontaktzusammensetzung：
- 2 S
- Strommast Kontaktzusammensetzung：
- 2 S
- [Ue] Betriebsbemessungsspannung：
- <= 250 V AC
- [Ue] Betriebsbemessungsspannung：
- <= 250 V AC
- Nennbetriebsstrom Ie：
- 25 A AC-7A
- 8,5 A AC-7B
- Nennbetriebsstrom Ie：
- 25 A AC-7A
- 8,5 A AC-7B
- Betriebsposition：
- 30°/vertikal
- Betriebsposition：
- 30°/vertikal
- Steuerstromkreis-Typ：
- AC bei 50 Hz
- Steuerstromkreis-Typ：
- AC bei 50 Hz
- [Uc] Steuerkreisspannung：
- 220 - 240 V AC 50 Hz
- [Uc] Steuerkreisspannung：
- 220 - 240 V AC 50 Hz
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 4 kV
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 4 kV
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 25 A (bei 50 °C) für Stromkreis
- [Ith] Konventioneller thermischer Strom in freier Luft：
- 25 A (bei 50 °C) für Stromkreis
- [Irms] Bemessungseinschaltvermögen：
- 68 A bei 400 V AC für Stromkreis entspricht IEC 61095
- [Irms] Bemessungseinschaltvermögen：
- 68 A bei 400 V AC für Stromkreis entspricht IEC 61095
- Nenn-Unterbrechungskapazität：
- 68 A bei 400 V für Stromkreis entspricht IEC 61095
- Nenn-Unterbrechungskapazität：
- 68 A bei 400 V für Stromkreis entspricht IEC 61095
- [Icw] Bemessungs-Kurzzeitstromfestigkeit：
- 200 A 40 °C - 10 s für Stromkreis
- 62 A 40 °C - 30 s für Stromkreis
- [Icw] Bemessungs-Kurzzeitstromfestigkeit：
- 200 A 40 °C - 10 s für Stromkreis
- 62 A 40 °C - 30 s für Stromkreis
- Zugehörige Absicherung：
- 25 A gL bei <= 440 V für Stromkreis
- Zugehörige Absicherung：
- 25 A gL bei <= 440 V für Stromkreis
- Durchschnittliche Impedanz：
- 2,5 MOhm - Ith 25 A 50 Hz für Stromkreis
- Durchschnittliche Impedanz：
- 2,5 MOhm - Ith 25 A 50 Hz für Stromkreis
- [Ui] Bemessungs-Isolationsspannung：
- 500 V entspricht IEC 61095
- 500 V entspricht VDE 0110
- [Ui] Bemessungs-Isolationsspannung：
- 500 V entspricht IEC 61095
- 500 V entspricht VDE 0110
- Elektrische Lebensdauer：
- AC-7A: 100000 Zyklen
- AC-7B: 100000 Zyklen
- Elektrische Lebensdauer：
- AC-7A: 100000 Zyklen
- AC-7B: 100000 Zyklen
- Verlustleistung pro Pol：
- 1,6 W
- Verlustleistung pro Pol：
- 1,6 W
- Steuerungstyp：
- Fernsteuerung
- Steuerungstyp：
- Fernsteuerung
- Montagemodus：
- Aufsteckbar
- Montagemodus：
- Aufsteckbar
- Montagehalterung：
- DIN-Schiene
- Montagehalterung：
- DIN-Schiene
- Normen：
- IEC 61095
- IEC 60947-5
- Normen：
- IEC 61095
- IEC 60947-5
- Anschlüsse - Klemmen：
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 2,5 mm²flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 2,5 mm²flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 2,5 mm²flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1,5 mm²flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 1,5 mm²starr ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1,5 mm²starr ohne Kabelende
- Stromkreis: Schraubklemmenleisten 1 Kabel(n) 6 mm²flexibel ohne Kabelende
- Stromkreis: Schraubklemmenleisten 2 Kabel(n) 4 mm²flexibel ohne Kabelende
- Stromkreis: Schraubklemmenleisten 1 Kabel(n) 6 mm²flexibel mit Kabelende
- Stromkreis: Schraubklemmenleisten 2 Kabel(n) 1,5 mm²flexibel mit Kabelende
- Stromkreis: Schraubklemmenleisten 1 Kabel(n) 6 mm²starr ohne Kabelende
- Stromkreis: Schraubklemmenleisten 2 Kabel(n) 4 mm²starr ohne Kabelende
- Anschlüsse - Klemmen：
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 2,5 mm²flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 2,5 mm²flexibel ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 2,5 mm²flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1,5 mm²flexibel mit Kabelende
- Steuerkreis: Schraubklemmenleisten 1 Kabel(n) 1,5 mm²starr ohne Kabelende
- Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1,5 mm²starr ohne Kabelende
- Stromkreis: Schraubklemmenleisten 1 Kabel(n) 6 mm²flexibel ohne Kabelende
- Stromkreis: Schraubklemmenleisten 2 Kabel(n) 4 mm²flexibel ohne Kabelende
- Stromkreis: Schraubklemmenleisten 1 Kabel(n) 6 mm²flexibel mit Kabelende
- Stromkreis: Schraubklemmenleisten 2 Kabel(n) 1,5 mm²flexibel mit Kabelende
- Stromkreis: Schraubklemmenleisten 1 Kabel(n) 6 mm²starr ohne Kabelende
- Stromkreis: Schraubklemmenleisten 2 Kabel(n) 4 mm²starr ohne Kabelende
- [M] Anzugsdrehmoment：
- Steuerkreis: 0,8 Nm - auf Schraubklemmenleisten
- Stromkreis: 0,8 Nm - auf Schraubklemmenleisten
- [M] Anzugsdrehmoment：
- Steuerkreis: 0,8 Nm - auf Schraubklemmenleisten
- Stromkreis: 0,8 Nm - auf Schraubklemmenleisten
- Betriebszeit：
- 10 - 25 ms Öffnung
- 10 - 30 ms Schließung
- Betriebszeit：
- 10 - 25 ms Öffnung
- 10 - 30 ms Schließung
- Mechanische Lebensdauer：
- 1000000 Zyklen
- Mechanische Lebensdauer：
- 1000000 Zyklen
- Max. Betriebsrate：
- 300 cyc/h 50 °C
- Max. Betriebsrate：
- 300 cyc/h 50 °C
- Steuerkreisspannungsgrenzen：
- Abfallspannung: 0,2 - 0,75 Uc bei 50 Hz (bei <50 °C)
- Betrieb: 0,85 - 1,1 Uc bei 50 Hz (bei <50 °C)
- Steuerkreisspannungsgrenzen：
- Abfallspannung: 0,2 - 0,75 Uc bei 50 Hz (bei <50 °C)
- Betrieb: 0,85 - 1,1 Uc bei 50 Hz (bei <50 °C)
- Anzugsleistung in VA：
- 15 VA 50 Hz (bei 20 °C)
- Anzugsleistung in VA：
- 15 VA 50 Hz (bei 20 °C)
- Halteleistungsaufnahme in VA：
- 3,8 VA 50 Hz (bei 20 °C)
- Halteleistungsaufnahme in VA：
- 3,8 VA 50 Hz (bei 20 °C)
- Wärmeabgabe：
- 1,3 W bei 50/60 Hz
- Wärmeabgabe：
- 1,3 W bei 50/60 Hz
Montage
- Schutzart (IP)：
- IP40 entspricht VDE 0106 (im Schrank)
- IP20 entspricht VDE 0106
- Schutzart (IP)：
- IP40 entspricht VDE 0106 (im Schrank)
- IP20 entspricht VDE 0106
- Beschichtung：
- TC
- Beschichtung：
- TC
- Umgebungstemperatur bei Betrieb：
- -5…50 °C
- Umgebungstemperatur bei Betrieb：
- -5…50 °C
- Umgebungstemperatur bei Lagerung：
- -40…70 °C
- Umgebungstemperatur bei Lagerung：
- -40…70 °C
- Betriebshöhe：
- <= 3.000 m
- Betriebshöhe：
- <= 3.000 m
- Mechanische Robustheit：
- Schocks Schütz geöffnet: 10 Gn für 11 ms
- Schocks Schütz geschlossen: 15 Gn für 11 ms
- Schwingungen Schütz geöffnet: 2 Gn, 5 - 300 Hz
- Schwingungen Schütz geschlossen: 3 Gn, 5 - 300 Hz
- Mechanische Robustheit：
- Schocks Schütz geöffnet: 10 Gn für 11 ms
- Schocks Schütz geschlossen: 15 Gn für 11 ms
- Schwingungen Schütz geöffnet: 2 Gn, 5 - 300 Hz
- Schwingungen Schütz geschlossen: 3 Gn, 5 - 300 Hz
- Gesamtzahl der 18-mm-Module：
- 1
- Gesamtzahl der 18-mm-Module：
- 1
- Höhe：
- 81 mm
- Höhe：
- 81 mm
- Breite：
- 17,5 mm
- Breite：
- 17,5 mm
- Tiefe：
- 62,5 mm
- Tiefe：
- 62,5 mm
- Produktgewicht：
- 0,11 kg
- Produktgewicht：
- 0,11 kg
- Menge pro Satz：
- Satz à 12
- Menge pro Satz：
- Satz à 12
- Farbe：
- Weiß
- Farbe：
- Weiß
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 8,000 cm
- VPE 1 Höhe：
- 8,000 cm
- VPE 1 Breite：
- 9,500 cm
- VPE 1 Breite：
- 9,500 cm
- VPE 1 Länge：
- 23,000 cm
- VPE 1 Länge：
- 23,000 cm
- VPE 1 Gewicht：
- 116,000 g
- VPE 1 Gewicht：
- 116,000 g
- VPE 2 Art：
- BB1
- VPE 2 Art：
- BB1
- VPE 2 Menge：
- 12
- VPE 2 Menge：
- 12
- VPE 2 Höhe：
- 8,000 cm
- VPE 2 Höhe：
- 8,000 cm
- VPE 2 Breite：
- 9,500 cm
- VPE 2 Breite：
- 9,500 cm
- VPE 2 Länge：
- 23,000 cm
- VPE 2 Länge：
- 23,000 cm
- VPE 2 Gewicht：
- 1,457 kg
- VPE 2 Gewicht：
- 1,457 kg
- VPE 3 Art：
- S03
- VPE 3 Art：
- S03
- VPE 3 Menge：
- 144
- VPE 3 Menge：
- 144
- VPE 3 Höhe：
- 30,000 cm
- VPE 3 Höhe：
- 30,000 cm
- VPE 3 Breite：
- 30,000 cm
- VPE 3 Breite：
- 30,000 cm
- VPE 3 Länge：
- 40,000 cm
- VPE 3 Länge：
- 40,000 cm
- VPE 3 Gewicht：
- 17,965 kg
- VPE 3 Gewicht：
- 17,965 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
- Gewährleistung：
- 18 months
