C16F3TM125KompaktleistungsschalterComPacTNSX160F
C16F3TM125
基本信息
型号: C16F3TM125
参考面价： 690.00 EUR

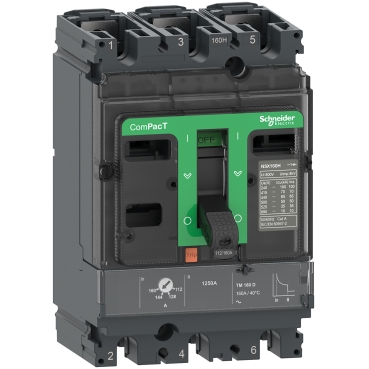

Kompaktleistungsschalter ComPacT NSX160F mit TM125D 3P3D, 36kA/415V AC
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Baureihe：
- ComPacT neue Generation
- Produktname：
- ComPacT NSX neue Generation
- Kurzbezeichnung des Geräts：
- NSX160F
- Produkt- oder Komponententyp：
- Leistungsschalter
- Geräteanwendung：
- Verteilung
- Beschreibung der Pole：
- 3P
- Beschreibung der geschützten Pole：
- 3D
- [In] Bemessungsstrom：
- 125 A bei 40 °C
- [Ue] Betriebsbemessungsspannung：
- 690 V AC 50/60 Hz
- Netzwerktyp：
- AC
- Netzwerkfrequenz：
- 50/60 Hz
- Eignung für Isolation：
- Ja entspricht EN/IEC 60947-2
- Nutzungskategorie：
- Kategorie A
- [Icu] Bemessungs-Kurzschlussausschaltvermögen：
- 85 kA Icu bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2
- 36 kA Icu bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2
- 35 kA Icu bei 440 V AC 50/60 Hz entspricht IEC 60947-2
- 30 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2
- 22 kA Icu bei 525 V AC 50/60 Hz entspricht IEC 60947-2
- 8 kA Icu bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2
- 35 kA bei 480 V AC 50/60 Hz entspricht UL 508
- Leistungsstufe：
- F 36 kA 415 V AC
- Name des Auslösers：
- TM-D
- Auslöser-Technologie：
- Thermomagnetisch
- Schutzfunktionen des Auslösers：
- LI
- Steuerungstyp：
- Kippschalter
- Montageart des Leistungsschalters：
- Fixiert
Zusatzmerkmale
- [Ui] Bemessungs-Isolationsspannung：
- 800 V AC 50/60 Hz
- [Uimp] Bemessungs-Stoßspannungsfestigkeit：
- 8 kV
- [Ics] Bemessungsbetriebs-Kurzschlussausschaltvermögen：
- 85 kA bei 220/240 V AC 50/60 Hz entspricht IEC 60947-2
- 36 kA bei 380/415 V AC 50/60 Hz entspricht IEC 60947-2
- 35 kA bei 440 V AC 50/60 Hz entspricht IEC 60947-2
- 30 kA bei 500 V AC 50/60 Hz entspricht IEC 60947-2
- 22 kA bei 525 V AC 50/60 Hz entspricht IEC 60947-2
- 8 kA bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2
- Mechanische Lebensdauer：
- 40000 Zyklen
- Elektrische Lebensdauer：
- 40000 Zyklen bei 440 V In/2
- 20000 Zyklen bei 440 V In
- 15000 Zyklen bei 690 V In/2
- 7500 Zyklen bei 690 V In
- Montagehalterung：
- Rückwand
- Montageposition：
- Horizontal und vertikal
- Auf dem Rücken liegend
- Anschluss auf der Oberseite：
- Vorne
- Anschluss auf der Unterseite：
- Vorne
- Anschlussraster：
- 35 mm
- Schutzart：
- L : für Überlastschutz (thermisch)
- I : für Kurzschlussschutz (magnetisch)
- Auslöserleistung：
- 125 A bei 40 °C
- [Ir] Typ der Einstellung der Langzeitaufnahme (thermischer Schutz)：
- Einstellbar
- [Ir] Einstellbereich der Langzeitschutzaufnahme：
- 0,7 - 1 x In
- [tr] Typ der Einstellung der Langzeitschutzverzögerung：
- Fixiert
- [tr] Einstellbereich der Langzeitschutzverzögerung：
- 120…400 s bei 1,5 x In
- 15 s bei 6 x Ir
- [Ii] Typ der Einstellung des unverzögerten Kurzschlussschutzes：
- Fixiert
- [Ii] Einstellbereich des unverzögerten Kurzschlussschutzes：
- 1.250 A
- Erdschlussschutz：
- Ohne
- Anzahl der Steckplätze für elektrische Hilfseinrichtungen：
- 5 Steckplatz (Steckplätze)
- Breite (B)：
- 105 mm
- Höhe (H)：
- 161 mm
- Tiefe (T)：
- 86 mm
- Produktgewicht：
- 2,2 kg
Montage
- Normen：
- EN/IEC 60947
- Produktzertifizierungen：
- CCC
- EAC
- Marine
- 浪涌类别：
- Klasse II
- Schutzklasse für Stromschläge：
- Klasse II
- Verschmutzungsgrad：
- 3 entspricht IEC 60664-1
- Schutzart (IP)：
- IP40 entspricht IEC 60529
- Schutzart (IK)：
- IK07 entspricht IEC 62262
- Umgebungstemperatur bei Betrieb：
- -25…70 °C
- Umgebungstemperatur bei Lagerung：
- -50…85 °C
- Relative Luftfeuchtigkeit：
- 0…95 %
- Betriebshöhe：
- 0 - 2.000 m ohne Leistungsminderung
- 2.000 - 5.000 m mit Unterlastung
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 14,0 cm
- VPE 1 Breite：
- 11,5 cm
- VPE 1 Länge：
- 19,0 cm
- VPE 1 Gewicht：
- 1,838 kg
- VPE 2 Art：
- S03
- VPE 2 Menge：
- 7
- VPE 2 Höhe：
- 30,0 cm
- VPE 2 Breite：
- 30,0 cm
- VPE 2 Länge：
- 40,0 cm
- VPE 2 Gewicht：
- 13,248 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 Monate
