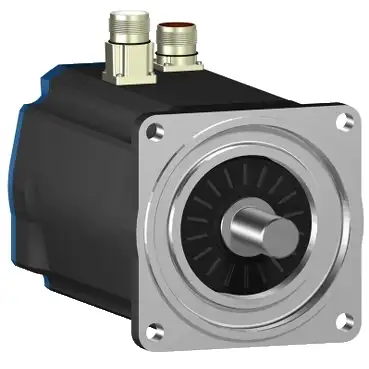

Schneider BSH1004P12A1A 原厂跨境采购
BSH1004P12A1AServomotorLexiumBSH100mm10NmPassfeder
BSH1004P12A1A
基本信息
型号: BSH1004P12A1A
参考面价： 2073.00 EUR
Servomotor, Lexium BSH, 100mm, 10Nm, Passfeder IP54, Multiturn 128P/U, 2xM23 gerade
- ·Dreiphasiger AC-Servomotor mit geringem Trägheitsmoment für hervorragende Leitung im kompakten Design
- ·Vereinfachtes Engineering, Installation und Inbetriebnahme
- ·Hohe Drehzahl bis 3600 U/min - beachtliches Dauerstillstandsmoment von 10 Nm
- ·Integrierter Encoder als Multiturn mit 128 P/U
- ·Flanschmass 100 mm für Befestigung nach internationalem Standard
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Kurzbezeichnung des Geräts：
- BSH
- Produkt- oder Komponententyp：
- Servomotor
- Max. mechanische Geschwindigkeit：
- 6000 U/min
- Dauermoment im Stillstand：
- 8 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 8 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 9,31 Nm für LXM15MD40N4, 400 V, 3 Phasen
- 9,31 Nm für LXM15MD40N4, 480 V, 3 Phasen
- 9,31 Nm für LXM15MD28M3, 230 V, 3 Phasen
- 9,31 Nm für LXM15MD28N4, 230 V, 3 Phasen
- 9,31 Nm für LXM15MD28N4, 400 V, 3 Phasen
- 9,31 Nm für LXM15MD28N4, 480 V, 3 Phasen
- 9,31 Nm für LXM15MD40N4, 230 V, 3 Phasen
- 9,31 Nm für LXM05AD34N4, 380-480 V, 3 Phasen
- 9,31 Nm für LXM05AD42M3X, 200-240 V, 3 Phasen
- 9,31 Nm für LXM05AD57N4, 380-480 V, 3 Phasen
- 9,31 Nm für LXM05BD34N4, 380-480 V, 3 Phasen
- 9,31 Nm für LXM05BD42M3X, 200-240 V, 3 Phasen
- 9,31 Nm für LXM05BD57N4, 380-480 V, 3 Phasen
- 9,31 Nm für LXM05CD34N4, 380-480 V, 3 Phasen
- 9,31 Nm für LXM05CD42M3X, 200-240 V, 3 Phasen
- 9,31 Nm für LXM05CD57N4, 380-480 V, 3 Phasen
- Spitzenmoment im Stillstand：
- 37,9 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 37,9 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 25,7 Nm für LXM15MD28M3, 230 V, 3 Phasen
- 25,7 Nm für LXM15MD28N4, 230 V, 3 Phasen
- 25,7 Nm für LXM15MD28N4, 400 V, 3 Phasen
- 25,7 Nm für LXM15MD28N4, 480 V, 3 Phasen
- 33,83 Nm für LXM15MD40N4, 230 V, 3 Phasen
- 33,83 Nm für LXM15MD40N4, 400 V, 3 Phasen
- 33,83 Nm für LXM15MD40N4, 480 V, 3 Phasen
- 23,47 Nm für LXM05AD34N4, 380-480 V, 3 Phasen
- 35,7 Nm für LXM05AD42M3X, 200-240 V, 3 Phasen
- 35,7 Nm für LXM05AD57N4, 380-480 V, 3 Phasen
- 23,47 Nm für LXM05BD34N4, 380-480 V, 3 Phasen
- 35,7 Nm für LXM05BD42M3X, 200-240 V, 3 Phasen
- 35,7 Nm für LXM05BD57N4, 380-480 V, 3 Phasen
- 23,47 Nm für LXM05CD34N4, 380-480 V, 3 Phasen
- 35,7 Nm für LXM05CD42M3X, 200-240 V, 3 Phasen
- 35,7 Nm für LXM05CD57N4, 380-480 V, 3 Phasen
- Nennleistung am Ausgang：
- 2600 W für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 2100 W für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 1300 W für LXM05AD42M3X, 200-240 V, 3 Phasen
- 1300 W für LXM05BD42M3X, 200-240 V, 3 Phasen
- 1300 W für LXM05CD42M3X, 200-240 V, 3 Phasen
- 1300 W für LXM15MD28M3, 230 V, 3 Phasen
- 1300 W für LXM15MD28N4, 230 V, 3 Phasen
- 1300 W für LXM15MD40N4, 230 V, 3 Phasen
- 2200 W für LXM05AD34N4, 380-480 V, 3 Phasen
- 2200 W für LXM05AD57N4, 380-480 V, 3 Phasen
- 2200 W für LXM05BD34N4, 380-480 V, 3 Phasen
- 2200 W für LXM05BD57N4, 380-480 V, 3 Phasen
- 2200 W für LXM05CD34N4, 380-480 V, 3 Phasen
- 2200 W für LXM05CD57N4, 380-480 V, 3 Phasen
- 2200 W für LXM15MD28N4, 400 V, 3 Phasen
- 2300 W für LXM15MD40N4, 400 V, 3 Phasen
- 2400 W für LXM15MD40N4, 480 V, 3 Phasen
- 2700 W für LXM15MD28N4, 480 V, 3 Phasen
- Nenndrehmoment：
- 8,3 Nm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 8,3 Nm für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 6,5 Nm für LXM15MD28N4, 480 V, 3 Phasen
- 6,69 Nm für LXM15MD40N4, 480 V, 3 Phasen
- 7 Nm für LXM15MD28N4, 400 V, 3 Phasen
- 7,1 Nm für LXM05AD34N4, 380-480 V, 3 Phasen
- 7,1 Nm für LXM05AD57N4, 380-480 V, 3 Phasen
- 7,1 Nm für LXM05BD34N4, 380-480 V, 3 Phasen
- 7,1 Nm für LXM05BD57N4, 380-480 V, 3 Phasen
- 7,1 Nm für LXM05CD34N4, 380-480 V, 3 Phasen
- 7,1 Nm für LXM05CD57N4, 380-480 V, 3 Phasen
- 7,17 Nm für LXM15MD40N4, 400 V, 3 Phasen
- 8,18 Nm für LXM15MD40N4, 230 V, 3 Phasen
- 8,22 Nm für LXM05AD42M3X, 200-240 V, 3 Phasen
- 8,22 Nm für LXM05BD42M3X, 200-240 V, 3 Phasen
- 8,22 Nm für LXM05CD42M3X, 200-240 V, 3 Phasen
- 8,22 Nm für LXM15LD28M3, 230 V, 3 Phasen
- 8,22 Nm für LXM15MD28N4, 230 V, 3 Phasen
- Nenndrehzahl：
- 2500 rpm für LXM32.D30N4 bei 10 A, 400 V, 3 Phasen
- 3000 U/Min für LXM32.D30N4 bei 10 A, 480 V, 3 Phasen
- 1500 U/Min für LXM05AD42M3X, 200-240 V, 3 Phasen
- 1500 U/Min für LXM05BD42M3X, 200-240 V, 3 Phasen
- 1500 U/Min für LXM05CD42M3X, 200-240 V, 3 Phasen
- 3000 U/Min für LXM05AD34N4, 380-480 V, 3 Phasen
- 3000 U/Min für LXM05BD34N4, 380-480 V, 3 Phasen
- 3000 U/Min für LXM05CD34N4, 380-480 V, 3 Phasen
- 1500 U/Min für LXM15MD28M3, 230 V, 3 Phasen
- 1500 U/Min für LXM15MD28N4, 230 V, 3 Phasen
- 1500 U/Min für LXM15MD40N4, 230 V, 3 Phasen
- 3000 U/Min für LXM05AD57N4, 380-480 V, 3 Phasen
- 3000 U/Min für LXM05BD57N4, 380-480 V, 3 Phasen
- 3000 U/Min für LXM05CD57N4, 380-480 V, 3 Phasen
- 3000 U/Min für LXM15MD28N4, 400 V, 3 Phasen
- 3000 U/Min für LXM15MD40N4, 400 V, 3 Phasen
- 3500 rpm für LXM15MD40N4, 480 V, 3 Phasen
- 4000 rpm für LXM15MD28N4, 480 V, 3 Phasen
- Produktkompatibilität：
- LXM05AD42M3X bei 200 - 240 V 3 Phasen
- LXM05BD42M3X bei 200 - 240 V 3 Phasen
- LXM05CD42M3X bei 200 - 240 V 3 Phasen
- LXM05AD34N4 bei 380-480 V 3 Phasen
- LXM05BD34N4 bei 380-480 V 3 Phasen
- LXM05CD34N4 bei 380-480 V 3 Phasen
- LXM15MD28N4 bei 400 V 3 Phasen
- LXM15MD28N4 bei 480 V 3 Phasen
- LXM15MD40N4 bei 400 V 3 Phasen
- LXM15MD40N4 bei 480 V 3 Phasen
- LXM32.D30N4 bei 400 V 3 Phasen
- LXM32.D30N4 bei 480 V 3 Phasen
- LXM05AD57N4 bei 380-480 V 3 Phasen
- LXM05BD57N4 bei 380-480 V 3 Phasen
- LXM05CD57N4 bei 380-480 V 3 Phasen
- LXM15MD28M3 bei 230 V 3 Phasen
- LXM15MD28N4 bei 230 V 3 Phasen
- LXM15MD40N4 bei 230 V 3 Phasen
- Wellenende：
- Mit Passfeder
- Schutzart (IP)：
- IP50 Standard
- Auflösung Geschwindigkeitsfeedback：
- 131072 Punkte/Umdrehung x 4096 Umdrehung
- Haltebremse：
- Ohne
- Montagehalterung：
- Internationaler Standardflansch
- Elektrische Verbindung：
- Gerade Stecker
Zusatzmerkmale
- Kompatible Produktfamilie：
- Lexium 15
- Lexium 05
- Lexium 32
- maximale Versorgungsspannung：
- 480 V
- Anzahl der Netzphasen：
- 3 Phasen
- Dauerstrom im Stillstand：
- 6,2 A
- maximale Dauerleistung：
- 3,64 W
- maximaler Strom Irms：
- 34,8 A für LXM15LD28M3
- 34,8 A für LXM15MD28N4
- 34,8 A für LXM15MD40N4
- 32,3 A für LXM05AD42M3X
- 32,3 A für LXM05AD34N4
- 32,3 A für LXM05AD57N4
- 32,3 A für LXM05BD42M3X
- 32,3 A für LXM05BD34N4
- 32,3 A für LXM05BD57N4
- 32,3 A für LXM05CD42M3X
- 32,3 A für LXM05CD34N4
- 32,3 A für LXM05CD57N4
- 30 A für LXM32.D30N4
- Max. Dauerstrom：
- 32,3 A
- Taktfrequenz：
- 8 kHz
- zweite Welle：
- Ohne zweites Wellenende
- Wellendurchmesser：
- 24 mm
- Wellenlänge：
- 50 mm
- Breite Passfeder：
- 40 mm
- Art der Rückkopplung：
- Multiturn SinCos-Hiperface
- Motorflanschgröße：
- 100 mm
- Anzahl der Motorstufen：
- 4
- Drehmomentkonstante：
- 1,62 Nm/A bei 120 °C
- Gegen-EMK konstant：
- 103 V/krpm bei 120 °C
- Anzahl Motorpole：
- 8
- Rotorträgheit：
- 4,22 kg.cm²
- Statorwiderstand：
- 1,81 Ohm bei 20 °C
- Statorinduktivität：
- 11,8 mH bei 20 °C
- Stator elektrische Zeitkonstante：
- 6,52 ms bei 20 °C
- maximale Radialkraft Fr：
- 1070 N bei 1000 U/min
- 740 N bei 3000 U/min
- 850 N bei 2000 U/min
- max. Axialkraft Fa：
- 0,2 x Fr
- Kühlungstyp：
- Lüftelos mit Konvektion
- Länge：
- 276,5 mm
- Zentrieren des Bunddurchmessers：
- 95 mm
- Zentrierbundtiefe：
- 3,5 mm
- Anzahl der Montagebohrungen：
- 4
- Durchmesser der Montagebohrungen：
- 9 mm
- Kreisdurchmesser der Montagebohrungen：
- 115 mm
- Produktgewicht：
- 9,5 kg
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 18,3 cm
- VPE 1 Breite：
- 16,3 cm
- VPE 1 Länge：
- 49,2 cm
- VPE 1 Gewicht：
- 7,5 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
