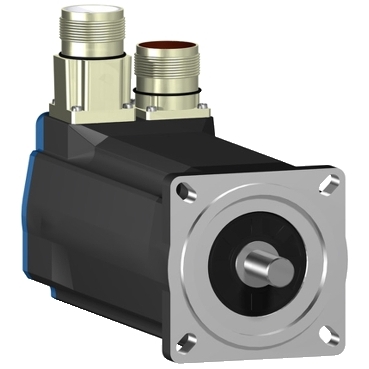

Schneider BSH0702P12A1A 原厂跨境采购

Schneider BSH0702P12A1A 原厂跨境采购

BSH0702P12A1AServomotorLexiumBSH70mm22NmPassfeder

法国 Schneider
首页品牌中心法国 SchneiderBSH0702P12A1A

BSH0702P12A1A

Schneider BSH0702P12A1A 原厂跨境采购
BSH0702P12A1A基本信息

型号: BSH0702P12A1A

参考面价： 1687.00 EUR

Servomotor, Lexium BSH, 70mm, 2,2Nm, Passfeder IP54, Multiturn 128P/U, 2xM23 gerade
  • Dreiphasiger AC-Servomotor mit geringem Trägheitsmoment für hervorragende Leitung im kompakten Design
  • Vereinfachtes Engineering, Installation und Inbetriebnahme
  • Hohe Drehzahl bis 7200 U/min - beachtliches Dauerstillstandsmoment von 2,2 Nm
  • Integrierter Encoder als Multiturn mit 128 P/U
  • Flanschmass 70 mm für Befestigung nach internationalem Standard
  • Umweltfreundlichkeit des Produkts Weitere Informationen
BSH0702P12A1A基本属性
净重：2.890 KG
毛重：3.840 KG
长度：187 mm
BSH0702P12A1AHauptmerkmale
Produkt- oder Komponententyp：
Servomotor
Produkt- oder Komponententyp：
Servomotor
Kurzbezeichnung des Geräts：
BSH
Kurzbezeichnung des Geräts：
BSH
Max. mechanische Geschwindigkeit：
8000 U/min
Max. mechanische Geschwindigkeit：
8000 U/min
Dauermoment im Stillstand：
  • 2,2 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 2,2 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
  • 2,12 Nm für LXM05AD10M2, 200-240 V, Einzelphase
  • 2,12 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 2,12 Nm für LXM05BD10M2, 200-240 V, Einzelphase
  • 2,12 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 2,12 Nm für LXM05CD10M2, 200-240 V, Einzelphase
  • 2,12 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 2,2 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 2,12 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 2,12 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 2,12 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 2,2 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 2,12 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 2,12 Nm für LXM05AD14N4, 380-480 V, 3 Phasen
  • 2,12 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 2,12 Nm für LXM05BD14N4, 380-480 V, 3 Phasen
  • 2,12 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 2,12 Nm für LXM05CD14N4, 380-480 V, 3 Phasen
  • 2,2 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 2,2 Nm für LXM15LD10N4, 400 V, 3 Phasen
Dauermoment im Stillstand：
  • 2,2 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 2,2 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
  • 2,12 Nm für LXM05AD10M2, 200-240 V, Einzelphase
  • 2,12 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 2,12 Nm für LXM05BD10M2, 200-240 V, Einzelphase
  • 2,12 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 2,12 Nm für LXM05CD10M2, 200-240 V, Einzelphase
  • 2,12 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 2,2 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 2,12 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 2,12 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 2,12 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 2,2 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 2,12 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 2,12 Nm für LXM05AD14N4, 380-480 V, 3 Phasen
  • 2,12 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 2,12 Nm für LXM05BD14N4, 380-480 V, 3 Phasen
  • 2,12 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 2,12 Nm für LXM05CD14N4, 380-480 V, 3 Phasen
  • 2,2 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 2,2 Nm für LXM15LD10N4, 400 V, 3 Phasen
Spitzenmoment im Stillstand：
  • 7,6 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 7,6 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
  • 5,63 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 4,57 Nm für LXM05AD10M2, 200-240 V, Einzelphase
  • 5,63 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 4,57 Nm für LXM05BD10M2, 200-240 V, Einzelphase
  • 5,63 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 4,57 Nm für LXM05CD10M2, 200-240 V, Einzelphase
  • 5,63 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 4,85 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 4,85 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 4,85 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 4,57 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05AD14N4, 380-480 V, 3 Phasen
  • 4,57 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05BD14N4, 380-480 V, 3 Phasen
  • 4,57 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05CD14N4, 380-480 V, 3 Phasen
Spitzenmoment im Stillstand：
  • 7,6 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 7,6 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
  • 5,63 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 4,57 Nm für LXM05AD10M2, 200-240 V, Einzelphase
  • 5,63 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 4,57 Nm für LXM05BD10M2, 200-240 V, Einzelphase
  • 5,63 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 4,57 Nm für LXM05CD10M2, 200-240 V, Einzelphase
  • 5,63 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 4,85 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 4,85 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 4,85 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 4,57 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05AD14N4, 380-480 V, 3 Phasen
  • 4,57 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05BD14N4, 380-480 V, 3 Phasen
  • 4,57 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05CD14N4, 380-480 V, 3 Phasen
Nennleistung am Ausgang：
  • 850 W für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 850 W für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
  • 1000 W für LXM15LD10N4, 400 V, 3 Phasen
  • 597 W für LXM15LD13M3, 230 V, Einzelphase
  • 600 W für LXM05AD10M2, 200-240 V, Einzelphase
  • 600 W für LXM05AD17M2, 200-240 V, Einzelphase
  • 600 W für LXM05BD10M2, 200-240 V, Einzelphase
  • 600 W für LXM05BD17M2, 200-240 V, Einzelphase
  • 600 W für LXM05CD10M2, 200-240 V, Einzelphase
  • 600 W für LXM05CD17M2, 200-240 V, Einzelphase
  • 1300 W für LXM15LD10N4, 480 V, 3 Phasen
  • 597 W für LXM15LD10N4, 230 V, 3 Phasen
  • 600 W für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 600 W für LXM05AD14N4, 380-480 V, 3 Phasen
  • 600 W für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 600 W für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 600 W für LXM05BD14N4, 380-480 V, 3 Phasen
  • 600 W für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 600 W für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 600 W für LXM05CD14N4, 380-480 V, 3 Phasen
  • 600 W für LXM05CD17M3X, 200-240 V, 3 Phasen
Nennleistung am Ausgang：
  • 850 W für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 850 W für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
  • 1000 W für LXM15LD10N4, 400 V, 3 Phasen
  • 597 W für LXM15LD13M3, 230 V, Einzelphase
  • 600 W für LXM05AD10M2, 200-240 V, Einzelphase
  • 600 W für LXM05AD17M2, 200-240 V, Einzelphase
  • 600 W für LXM05BD10M2, 200-240 V, Einzelphase
  • 600 W für LXM05BD17M2, 200-240 V, Einzelphase
  • 600 W für LXM05CD10M2, 200-240 V, Einzelphase
  • 600 W für LXM05CD17M2, 200-240 V, Einzelphase
  • 1300 W für LXM15LD10N4, 480 V, 3 Phasen
  • 597 W für LXM15LD10N4, 230 V, 3 Phasen
  • 600 W für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 600 W für LXM05AD14N4, 380-480 V, 3 Phasen
  • 600 W für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 600 W für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 600 W für LXM05BD14N4, 380-480 V, 3 Phasen
  • 600 W für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 600 W für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 600 W für LXM05CD14N4, 380-480 V, 3 Phasen
  • 600 W für LXM05CD17M3X, 200-240 V, 3 Phasen
Nenndrehmoment：
  • 1,64 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 1,64 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
  • 1,9 Nm für LXM05AD10M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM05BD10M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM05CD10M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,55 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,65 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,9 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM05AD14N4, 380-480 V, 3 Phasen
  • 1,9 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM05BD14N4, 380-480 V, 3 Phasen
  • 1,9 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM05CD14N4, 380-480 V, 3 Phasen
  • 1,9 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM15LD10N4, 230 V, 3 Phasen
Nenndrehmoment：
  • 1,64 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 1,64 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
  • 1,9 Nm für LXM05AD10M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM05BD10M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM05CD10M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,55 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,65 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,9 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM05AD14N4, 380-480 V, 3 Phasen
  • 1,9 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM05BD14N4, 380-480 V, 3 Phasen
  • 1,9 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM05CD14N4, 380-480 V, 3 Phasen
  • 1,9 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM15LD10N4, 230 V, 3 Phasen
Nenndrehzahl：
  • 5000 rpm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 5000 rpm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
  • 3000 U/Min für LXM05AD10M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05BD10M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05CD10M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05AD14N4, 380-480 V, 3 Phasen
  • 3000 U/Min für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD14N4, 380-480 V, 3 Phasen
  • 3000 U/Min für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD14N4, 380-480 V, 3 Phasen
  • 3000 U/Min für LXM15LD13M3, 230 V, Einzelphase
  • 3000 U/Min für LXM05AD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05BD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05CD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 480 V, 3 Phasen
  • 3000 U/Min für LXM15LD10N4, 230 V, 3 Phasen
  • 6000 rpm für LXM15LD10N4, 400 V, 3 Phasen
Nenndrehzahl：
  • 5000 rpm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 5000 rpm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
  • 3000 U/Min für LXM05AD10M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05BD10M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05CD10M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05AD14N4, 380-480 V, 3 Phasen
  • 3000 U/Min für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD14N4, 380-480 V, 3 Phasen
  • 3000 U/Min für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD14N4, 380-480 V, 3 Phasen
  • 3000 U/Min für LXM15LD13M3, 230 V, Einzelphase
  • 3000 U/Min für LXM05AD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05BD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05CD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 480 V, 3 Phasen
  • 3000 U/Min für LXM15LD10N4, 230 V, 3 Phasen
  • 6000 rpm für LXM15LD10N4, 400 V, 3 Phasen
Produktkompatibilität：
  • LXM05AD10M2 bei 200 - 240 V Einzelphase
  • LXM05AD17M2 bei 200 - 240 V Einzelphase
  • LXM05BD10M2 bei 200 - 240 V Einzelphase
  • LXM05BD17M2 bei 200 - 240 V Einzelphase
  • LXM05CD10M2 bei 200 - 240 V Einzelphase
  • LXM05CD17M2 bei 200 - 240 V Einzelphase
  • LXM15LD13M3 bei 230 V Einzelphase
  • LXM05AD10M3X bei 200 - 240 V 3 Phasen
  • LXM05BD10M3X bei 200 - 240 V 3 Phasen
  • LXM05CD10M3X bei 200 - 240 V 3 Phasen
  • LXM05AD14N4 bei 380-480 V 3 Phasen
  • LXM05BD14N4 bei 380-480 V 3 Phasen
  • LXM05CD14N4 bei 380-480 V 3 Phasen
  • LXM15LD10N4 bei 400 V 3 Phasen
  • LXM05AD17M3X bei 200 - 240 V 3 Phasen
  • LXM05BD17M3X bei 200 - 240 V 3 Phasen
  • LXM05CD17M3X bei 200 - 240 V 3 Phasen
  • LXM32.D12N4 bei 400 V 3 Phasen
  • LXM32.D12N4 bei 480 V 3 Phasen
  • LXM15LD10N4 bei 230 V 3 Phasen
  • LXM15LD10N4 bei 480 V 3 Phasen
Produktkompatibilität：
  • LXM05AD10M2 bei 200 - 240 V Einzelphase
  • LXM05AD17M2 bei 200 - 240 V Einzelphase
  • LXM05BD10M2 bei 200 - 240 V Einzelphase
  • LXM05BD17M2 bei 200 - 240 V Einzelphase
  • LXM05CD10M2 bei 200 - 240 V Einzelphase
  • LXM05CD17M2 bei 200 - 240 V Einzelphase
  • LXM15LD13M3 bei 230 V Einzelphase
  • LXM05AD10M3X bei 200 - 240 V 3 Phasen
  • LXM05BD10M3X bei 200 - 240 V 3 Phasen
  • LXM05CD10M3X bei 200 - 240 V 3 Phasen
  • LXM05AD14N4 bei 380-480 V 3 Phasen
  • LXM05BD14N4 bei 380-480 V 3 Phasen
  • LXM05CD14N4 bei 380-480 V 3 Phasen
  • LXM15LD10N4 bei 400 V 3 Phasen
  • LXM05AD17M3X bei 200 - 240 V 3 Phasen
  • LXM05BD17M3X bei 200 - 240 V 3 Phasen
  • LXM05CD17M3X bei 200 - 240 V 3 Phasen
  • LXM32.D12N4 bei 400 V 3 Phasen
  • LXM32.D12N4 bei 480 V 3 Phasen
  • LXM15LD10N4 bei 230 V 3 Phasen
  • LXM15LD10N4 bei 480 V 3 Phasen
Wellenende：
Mit Passfeder
Wellenende：
Mit Passfeder
Schutzart (IP)：
IP50 Standard
Schutzart (IP)：
IP50 Standard
Auflösung Geschwindigkeitsfeedback：
131072 Punkte/Umdrehung x 4096 Umdrehung
Auflösung Geschwindigkeitsfeedback：
131072 Punkte/Umdrehung x 4096 Umdrehung
Haltebremse：
Ohne
Haltebremse：
Ohne
Montagehalterung：
Internationaler Standardflansch
Montagehalterung：
Internationaler Standardflansch
Elektrische Verbindung：
Gerade Stecker
Elektrische Verbindung：
Gerade Stecker
BSH0702P12A1AZusatzmerkmale
Kompatible Produktfamilie：
  • Lexium 15
  • Lexium 32
  • Lexium 05
Kompatible Produktfamilie：
  • Lexium 15
  • Lexium 32
  • Lexium 05
maximale Versorgungsspannung：
480 V
maximale Versorgungsspannung：
480 V
Anzahl der Netzphasen：
3 Phasen
Anzahl der Netzphasen：
3 Phasen
Dauerstrom im Stillstand：
2,9 A
Dauerstrom im Stillstand：
2,9 A
maximale Dauerleistung：
1,51 W
maximale Dauerleistung：
1,51 W
maximaler Strom Irms：
  • 11,8 A für LXM15LD13M3
  • 11,8 A für LXM15LD10N4
  • 11,8 A für LXM05AD10M2
  • 11,8 A für LXM05AD17M2
  • 11,8 A für LXM05AD10M3X
  • 11,8 A für LXM05AD17M3X
  • 11,8 A für LXM05AD14N4
  • 11,8 A für LXM05BD10M2
  • 11,8 A für LXM05BD17M2
  • 11,8 A für LXM05BD10M3X
  • 11,8 A für LXM05BD17M3X
  • 11,8 A für LXM05BD14N4
  • 11,8 A für LXM05CD10M2
  • 11,8 A für LXM05CD17M2
  • 11,8 A für LXM05CD10M3X
  • 11,8 A für LXM05CD17M3X
  • 11,8 A für LXM05CD14N4
  • 11,8 A für LXM32.D12N4
maximaler Strom Irms：
  • 11,8 A für LXM15LD13M3
  • 11,8 A für LXM15LD10N4
  • 11,8 A für LXM05AD10M2
  • 11,8 A für LXM05AD17M2
  • 11,8 A für LXM05AD10M3X
  • 11,8 A für LXM05AD17M3X
  • 11,8 A für LXM05AD14N4
  • 11,8 A für LXM05BD10M2
  • 11,8 A für LXM05BD17M2
  • 11,8 A für LXM05BD10M3X
  • 11,8 A für LXM05BD17M3X
  • 11,8 A für LXM05BD14N4
  • 11,8 A für LXM05CD10M2
  • 11,8 A für LXM05CD17M2
  • 11,8 A für LXM05CD10M3X
  • 11,8 A für LXM05CD17M3X
  • 11,8 A für LXM05CD14N4
  • 11,8 A für LXM32.D12N4
Max. Dauerstrom：
11,8 A
Max. Dauerstrom：
11,8 A
Taktfrequenz：
8 kHz
Taktfrequenz：
8 kHz
zweite Welle：
Ohne zweites Wellenende
zweite Welle：
Ohne zweites Wellenende
Wellendurchmesser：
11 mm
Wellendurchmesser：
11 mm
Wellenlänge：
23 mm
Wellenlänge：
23 mm
Breite Passfeder：
18 mm
Breite Passfeder：
18 mm
Art der Rückkopplung：
Multiturn SinCos-Hiperface
Art der Rückkopplung：
Multiturn SinCos-Hiperface
Motorflanschgröße：
70 mm
Motorflanschgröße：
70 mm
Anzahl der Motorstufen：
2
Anzahl der Motorstufen：
2
Drehmomentkonstante：
0,77 Nm/A bei 120 °C
Drehmomentkonstante：
0,77 Nm/A bei 120 °C
Gegen-EMK konstant：
48 V/krpm bei 120 °C
Gegen-EMK konstant：
48 V/krpm bei 120 °C
Anzahl Motorpole：
6
Anzahl Motorpole：
6
Rotorträgheit：
0,41 kg.cm²
Rotorträgheit：
0,41 kg.cm²
Statorwiderstand：
4,2 Ohm bei 20 °C
Statorwiderstand：
4,2 Ohm bei 20 °C
Statorinduktivität：
19 mH bei 20 °C
Statorinduktivität：
19 mH bei 20 °C
Stator elektrische Zeitkonstante：
4,52 ms bei 20 °C
Stator elektrische Zeitkonstante：
4,52 ms bei 20 °C
maximale Radialkraft Fr：
  • 390 N bei 6000 U/min
  • 410 N bei 5000 U/min
  • 450 N bei 4000 U/min
  • 490 N bei 3000 U/min
  • 560 N bei 2000 U/min
  • 710 N bei 1000 U/min
maximale Radialkraft Fr：
  • 390 N bei 6000 U/min
  • 410 N bei 5000 U/min
  • 450 N bei 4000 U/min
  • 490 N bei 3000 U/min
  • 560 N bei 2000 U/min
  • 710 N bei 1000 U/min
max. Axialkraft Fa：
0,2 x Fr
max. Axialkraft Fa：
0,2 x Fr
Kühlungstyp：
Lüftelos mit Konvektion
Kühlungstyp：
Lüftelos mit Konvektion
Länge：
187 mm
Länge：
187 mm
Zentrieren des Bunddurchmessers：
60 mm
Zentrieren des Bunddurchmessers：
60 mm
Zentrierbundtiefe：
2,5 mm
Zentrierbundtiefe：
2,5 mm
Anzahl der Montagebohrungen：
4
Anzahl der Montagebohrungen：
4
Durchmesser der Montagebohrungen：
5,5 mm
Durchmesser der Montagebohrungen：
5,5 mm
Kreisdurchmesser der Montagebohrungen：
82 mm
Kreisdurchmesser der Montagebohrungen：
82 mm
Produktgewicht：
2,89 kg
Produktgewicht：
2,89 kg
BSH0702P12A1AVerpackungseinheiten
VPE 1 Art：
PCE
VPE 1 Art：
PCE
VPE 1 Menge：
1
VPE 1 Menge：
1
VPE 1 Höhe：
12,3 cm
VPE 1 Höhe：
12,3 cm
VPE 1 Breite：
12,8 cm
VPE 1 Breite：
12,8 cm
VPE 1 Länge：
37,7 cm
VPE 1 Länge：
37,7 cm
VPE 1 Gewicht：
2,8 kg
VPE 1 Gewicht：
2,8 kg
BSH0702P12A1AVertragliche Gewährleistung
Gewährleistung：
18 months
Gewährleistung：
18 months
BSH0702P12A1A
BSH0702P12A1A - Schneider产品主图

基本信息

型号: BSH0702P12A1A

参考面价： 1687.00 EUR

Servomotor, Lexium BSH, 70mm, 2,2Nm, Passfeder IP54, Multiturn 128P/U, 2xM23 gerade
  • ·Dreiphasiger AC-Servomotor mit geringem Trägheitsmoment für hervorragende Leitung im kompakten Design
  • ·Vereinfachtes Engineering, Installation und Inbetriebnahme
  • ·Hohe Drehzahl bis 7200 U/min - beachtliches Dauerstillstandsmoment von 2,2 Nm
  • ·Integrierter Encoder als Multiturn mit 128 P/U
  • ·Flanschmass 70 mm für Befestigung nach internationalem Standard
  • ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
Produkt- oder Komponententyp：
Servomotor
Produkt- oder Komponententyp：
Servomotor
Kurzbezeichnung des Geräts：
BSH
Kurzbezeichnung des Geräts：
BSH
Max. mechanische Geschwindigkeit：
8000 U/min
Max. mechanische Geschwindigkeit：
8000 U/min
Dauermoment im Stillstand：
  • 2,2 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 2,2 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
  • 2,12 Nm für LXM05AD10M2, 200-240 V, Einzelphase
  • 2,12 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 2,12 Nm für LXM05BD10M2, 200-240 V, Einzelphase
  • 2,12 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 2,12 Nm für LXM05CD10M2, 200-240 V, Einzelphase
  • 2,12 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 2,2 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 2,12 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 2,12 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 2,12 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 2,2 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 2,12 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 2,12 Nm für LXM05AD14N4, 380-480 V, 3 Phasen
  • 2,12 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 2,12 Nm für LXM05BD14N4, 380-480 V, 3 Phasen
  • 2,12 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 2,12 Nm für LXM05CD14N4, 380-480 V, 3 Phasen
  • 2,2 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 2,2 Nm für LXM15LD10N4, 400 V, 3 Phasen
Dauermoment im Stillstand：
  • 2,2 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 2,2 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
  • 2,12 Nm für LXM05AD10M2, 200-240 V, Einzelphase
  • 2,12 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 2,12 Nm für LXM05BD10M2, 200-240 V, Einzelphase
  • 2,12 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 2,12 Nm für LXM05CD10M2, 200-240 V, Einzelphase
  • 2,12 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 2,2 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 2,12 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 2,12 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 2,12 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 2,2 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 2,12 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 2,12 Nm für LXM05AD14N4, 380-480 V, 3 Phasen
  • 2,12 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 2,12 Nm für LXM05BD14N4, 380-480 V, 3 Phasen
  • 2,12 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 2,12 Nm für LXM05CD14N4, 380-480 V, 3 Phasen
  • 2,2 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 2,2 Nm für LXM15LD10N4, 400 V, 3 Phasen
Spitzenmoment im Stillstand：
  • 7,6 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 7,6 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
  • 5,63 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 4,57 Nm für LXM05AD10M2, 200-240 V, Einzelphase
  • 5,63 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 4,57 Nm für LXM05BD10M2, 200-240 V, Einzelphase
  • 5,63 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 4,57 Nm für LXM05CD10M2, 200-240 V, Einzelphase
  • 5,63 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 4,85 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 4,85 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 4,85 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 4,57 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05AD14N4, 380-480 V, 3 Phasen
  • 4,57 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05BD14N4, 380-480 V, 3 Phasen
  • 4,57 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05CD14N4, 380-480 V, 3 Phasen
Spitzenmoment im Stillstand：
  • 7,6 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 7,6 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
  • 5,63 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 4,57 Nm für LXM05AD10M2, 200-240 V, Einzelphase
  • 5,63 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 4,57 Nm für LXM05BD10M2, 200-240 V, Einzelphase
  • 5,63 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 4,57 Nm für LXM05CD10M2, 200-240 V, Einzelphase
  • 5,63 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 4,85 Nm für LXM15LD10N4, 230 V, 3 Phasen
  • 4,85 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 4,85 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 4,57 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05AD14N4, 380-480 V, 3 Phasen
  • 4,57 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05BD14N4, 380-480 V, 3 Phasen
  • 4,57 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 5,63 Nm für LXM05CD14N4, 380-480 V, 3 Phasen
Nennleistung am Ausgang：
  • 850 W für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 850 W für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
  • 1000 W für LXM15LD10N4, 400 V, 3 Phasen
  • 597 W für LXM15LD13M3, 230 V, Einzelphase
  • 600 W für LXM05AD10M2, 200-240 V, Einzelphase
  • 600 W für LXM05AD17M2, 200-240 V, Einzelphase
  • 600 W für LXM05BD10M2, 200-240 V, Einzelphase
  • 600 W für LXM05BD17M2, 200-240 V, Einzelphase
  • 600 W für LXM05CD10M2, 200-240 V, Einzelphase
  • 600 W für LXM05CD17M2, 200-240 V, Einzelphase
  • 1300 W für LXM15LD10N4, 480 V, 3 Phasen
  • 597 W für LXM15LD10N4, 230 V, 3 Phasen
  • 600 W für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 600 W für LXM05AD14N4, 380-480 V, 3 Phasen
  • 600 W für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 600 W für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 600 W für LXM05BD14N4, 380-480 V, 3 Phasen
  • 600 W für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 600 W für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 600 W für LXM05CD14N4, 380-480 V, 3 Phasen
  • 600 W für LXM05CD17M3X, 200-240 V, 3 Phasen
Nennleistung am Ausgang：
  • 850 W für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 850 W für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
  • 1000 W für LXM15LD10N4, 400 V, 3 Phasen
  • 597 W für LXM15LD13M3, 230 V, Einzelphase
  • 600 W für LXM05AD10M2, 200-240 V, Einzelphase
  • 600 W für LXM05AD17M2, 200-240 V, Einzelphase
  • 600 W für LXM05BD10M2, 200-240 V, Einzelphase
  • 600 W für LXM05BD17M2, 200-240 V, Einzelphase
  • 600 W für LXM05CD10M2, 200-240 V, Einzelphase
  • 600 W für LXM05CD17M2, 200-240 V, Einzelphase
  • 1300 W für LXM15LD10N4, 480 V, 3 Phasen
  • 597 W für LXM15LD10N4, 230 V, 3 Phasen
  • 600 W für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 600 W für LXM05AD14N4, 380-480 V, 3 Phasen
  • 600 W für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 600 W für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 600 W für LXM05BD14N4, 380-480 V, 3 Phasen
  • 600 W für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 600 W für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 600 W für LXM05CD14N4, 380-480 V, 3 Phasen
  • 600 W für LXM05CD17M3X, 200-240 V, 3 Phasen
Nenndrehmoment：
  • 1,64 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 1,64 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
  • 1,9 Nm für LXM05AD10M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM05BD10M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM05CD10M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,55 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,65 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,9 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM05AD14N4, 380-480 V, 3 Phasen
  • 1,9 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM05BD14N4, 380-480 V, 3 Phasen
  • 1,9 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM05CD14N4, 380-480 V, 3 Phasen
  • 1,9 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM15LD10N4, 230 V, 3 Phasen
Nenndrehmoment：
  • 1,64 Nm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 1,64 Nm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
  • 1,9 Nm für LXM05AD10M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM05AD17M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM05BD10M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM05BD17M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM05CD10M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM05CD17M2, 200-240 V, Einzelphase
  • 1,9 Nm für LXM15LD13M3, 230 V, Einzelphase
  • 1,55 Nm für LXM15LD10N4, 480 V, 3 Phasen
  • 1,65 Nm für LXM15LD10N4, 400 V, 3 Phasen
  • 1,9 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM05AD14N4, 380-480 V, 3 Phasen
  • 1,9 Nm für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM05BD14N4, 380-480 V, 3 Phasen
  • 1,9 Nm für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM05CD14N4, 380-480 V, 3 Phasen
  • 1,9 Nm für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 1,9 Nm für LXM15LD10N4, 230 V, 3 Phasen
Nenndrehzahl：
  • 5000 rpm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 5000 rpm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
  • 3000 U/Min für LXM05AD10M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05BD10M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05CD10M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05AD14N4, 380-480 V, 3 Phasen
  • 3000 U/Min für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD14N4, 380-480 V, 3 Phasen
  • 3000 U/Min für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD14N4, 380-480 V, 3 Phasen
  • 3000 U/Min für LXM15LD13M3, 230 V, Einzelphase
  • 3000 U/Min für LXM05AD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05BD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05CD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 480 V, 3 Phasen
  • 3000 U/Min für LXM15LD10N4, 230 V, 3 Phasen
  • 6000 rpm für LXM15LD10N4, 400 V, 3 Phasen
Nenndrehzahl：
  • 5000 rpm für LXM32.D12N4 bei 3 A, 400 V, 3 Phasen
  • 5000 rpm für LXM32.D12N4 bei 3 A, 480 V, 3 Phasen
  • 3000 U/Min für LXM05AD10M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05BD10M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05CD10M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05AD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05AD14N4, 380-480 V, 3 Phasen
  • 3000 U/Min für LXM05BD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD14N4, 380-480 V, 3 Phasen
  • 3000 U/Min für LXM05CD10M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD14N4, 380-480 V, 3 Phasen
  • 3000 U/Min für LXM15LD13M3, 230 V, Einzelphase
  • 3000 U/Min für LXM05AD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05BD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05CD17M2, 200-240 V, Einzelphase
  • 3000 U/Min für LXM05AD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05BD17M3X, 200-240 V, 3 Phasen
  • 3000 U/Min für LXM05CD17M3X, 200-240 V, 3 Phasen
  • 8000 rpm für LXM15LD10N4, 480 V, 3 Phasen
  • 3000 U/Min für LXM15LD10N4, 230 V, 3 Phasen
  • 6000 rpm für LXM15LD10N4, 400 V, 3 Phasen
Produktkompatibilität：
  • LXM05AD10M2 bei 200 - 240 V Einzelphase
  • LXM05AD17M2 bei 200 - 240 V Einzelphase
  • LXM05BD10M2 bei 200 - 240 V Einzelphase
  • LXM05BD17M2 bei 200 - 240 V Einzelphase
  • LXM05CD10M2 bei 200 - 240 V Einzelphase
  • LXM05CD17M2 bei 200 - 240 V Einzelphase
  • LXM15LD13M3 bei 230 V Einzelphase
  • LXM05AD10M3X bei 200 - 240 V 3 Phasen
  • LXM05BD10M3X bei 200 - 240 V 3 Phasen
  • LXM05CD10M3X bei 200 - 240 V 3 Phasen
  • LXM05AD14N4 bei 380-480 V 3 Phasen
  • LXM05BD14N4 bei 380-480 V 3 Phasen
  • LXM05CD14N4 bei 380-480 V 3 Phasen
  • LXM15LD10N4 bei 400 V 3 Phasen
  • LXM05AD17M3X bei 200 - 240 V 3 Phasen
  • LXM05BD17M3X bei 200 - 240 V 3 Phasen
  • LXM05CD17M3X bei 200 - 240 V 3 Phasen
  • LXM32.D12N4 bei 400 V 3 Phasen
  • LXM32.D12N4 bei 480 V 3 Phasen
  • LXM15LD10N4 bei 230 V 3 Phasen
  • LXM15LD10N4 bei 480 V 3 Phasen
Produktkompatibilität：
  • LXM05AD10M2 bei 200 - 240 V Einzelphase
  • LXM05AD17M2 bei 200 - 240 V Einzelphase
  • LXM05BD10M2 bei 200 - 240 V Einzelphase
  • LXM05BD17M2 bei 200 - 240 V Einzelphase
  • LXM05CD10M2 bei 200 - 240 V Einzelphase
  • LXM05CD17M2 bei 200 - 240 V Einzelphase
  • LXM15LD13M3 bei 230 V Einzelphase
  • LXM05AD10M3X bei 200 - 240 V 3 Phasen
  • LXM05BD10M3X bei 200 - 240 V 3 Phasen
  • LXM05CD10M3X bei 200 - 240 V 3 Phasen
  • LXM05AD14N4 bei 380-480 V 3 Phasen
  • LXM05BD14N4 bei 380-480 V 3 Phasen
  • LXM05CD14N4 bei 380-480 V 3 Phasen
  • LXM15LD10N4 bei 400 V 3 Phasen
  • LXM05AD17M3X bei 200 - 240 V 3 Phasen
  • LXM05BD17M3X bei 200 - 240 V 3 Phasen
  • LXM05CD17M3X bei 200 - 240 V 3 Phasen
  • LXM32.D12N4 bei 400 V 3 Phasen
  • LXM32.D12N4 bei 480 V 3 Phasen
  • LXM15LD10N4 bei 230 V 3 Phasen
  • LXM15LD10N4 bei 480 V 3 Phasen
Wellenende：
Mit Passfeder
Wellenende：
Mit Passfeder
Schutzart (IP)：
IP50 Standard
Schutzart (IP)：
IP50 Standard
Auflösung Geschwindigkeitsfeedback：
131072 Punkte/Umdrehung x 4096 Umdrehung
Auflösung Geschwindigkeitsfeedback：
131072 Punkte/Umdrehung x 4096 Umdrehung
Haltebremse：
Ohne
Haltebremse：
Ohne
Montagehalterung：
Internationaler Standardflansch
Montagehalterung：
Internationaler Standardflansch
Elektrische Verbindung：
Gerade Stecker
Elektrische Verbindung：
Gerade Stecker
Zusatzmerkmale
Kompatible Produktfamilie：
  • Lexium 15
  • Lexium 32
  • Lexium 05
Kompatible Produktfamilie：
  • Lexium 15
  • Lexium 32
  • Lexium 05
maximale Versorgungsspannung：
480 V
maximale Versorgungsspannung：
480 V
Anzahl der Netzphasen：
3 Phasen
Anzahl der Netzphasen：
3 Phasen
Dauerstrom im Stillstand：
2,9 A
Dauerstrom im Stillstand：
2,9 A
maximale Dauerleistung：
1,51 W
maximale Dauerleistung：
1,51 W
maximaler Strom Irms：
  • 11,8 A für LXM15LD13M3
  • 11,8 A für LXM15LD10N4
  • 11,8 A für LXM05AD10M2
  • 11,8 A für LXM05AD17M2
  • 11,8 A für LXM05AD10M3X
  • 11,8 A für LXM05AD17M3X
  • 11,8 A für LXM05AD14N4
  • 11,8 A für LXM05BD10M2
  • 11,8 A für LXM05BD17M2
  • 11,8 A für LXM05BD10M3X
  • 11,8 A für LXM05BD17M3X
  • 11,8 A für LXM05BD14N4
  • 11,8 A für LXM05CD10M2
  • 11,8 A für LXM05CD17M2
  • 11,8 A für LXM05CD10M3X
  • 11,8 A für LXM05CD17M3X
  • 11,8 A für LXM05CD14N4
  • 11,8 A für LXM32.D12N4
maximaler Strom Irms：
  • 11,8 A für LXM15LD13M3
  • 11,8 A für LXM15LD10N4
  • 11,8 A für LXM05AD10M2
  • 11,8 A für LXM05AD17M2
  • 11,8 A für LXM05AD10M3X
  • 11,8 A für LXM05AD17M3X
  • 11,8 A für LXM05AD14N4
  • 11,8 A für LXM05BD10M2
  • 11,8 A für LXM05BD17M2
  • 11,8 A für LXM05BD10M3X
  • 11,8 A für LXM05BD17M3X
  • 11,8 A für LXM05BD14N4
  • 11,8 A für LXM05CD10M2
  • 11,8 A für LXM05CD17M2
  • 11,8 A für LXM05CD10M3X
  • 11,8 A für LXM05CD17M3X
  • 11,8 A für LXM05CD14N4
  • 11,8 A für LXM32.D12N4
Max. Dauerstrom：
11,8 A
Max. Dauerstrom：
11,8 A
Taktfrequenz：
8 kHz
Taktfrequenz：
8 kHz
zweite Welle：
Ohne zweites Wellenende
zweite Welle：
Ohne zweites Wellenende
Wellendurchmesser：
11 mm
Wellendurchmesser：
11 mm
Wellenlänge：
23 mm
Wellenlänge：
23 mm
Breite Passfeder：
18 mm
Breite Passfeder：
18 mm
Art der Rückkopplung：
Multiturn SinCos-Hiperface
Art der Rückkopplung：
Multiturn SinCos-Hiperface
Motorflanschgröße：
70 mm
Motorflanschgröße：
70 mm
Anzahl der Motorstufen：
2
Anzahl der Motorstufen：
2
Drehmomentkonstante：
0,77 Nm/A bei 120 °C
Drehmomentkonstante：
0,77 Nm/A bei 120 °C
Gegen-EMK konstant：
48 V/krpm bei 120 °C
Gegen-EMK konstant：
48 V/krpm bei 120 °C
Anzahl Motorpole：
6
Anzahl Motorpole：
6
Rotorträgheit：
0,41 kg.cm²
Rotorträgheit：
0,41 kg.cm²
Statorwiderstand：
4,2 Ohm bei 20 °C
Statorwiderstand：
4,2 Ohm bei 20 °C
Statorinduktivität：
19 mH bei 20 °C
Statorinduktivität：
19 mH bei 20 °C
Stator elektrische Zeitkonstante：
4,52 ms bei 20 °C
Stator elektrische Zeitkonstante：
4,52 ms bei 20 °C
maximale Radialkraft Fr：
  • 390 N bei 6000 U/min
  • 410 N bei 5000 U/min
  • 450 N bei 4000 U/min
  • 490 N bei 3000 U/min
  • 560 N bei 2000 U/min
  • 710 N bei 1000 U/min
maximale Radialkraft Fr：
  • 390 N bei 6000 U/min
  • 410 N bei 5000 U/min
  • 450 N bei 4000 U/min
  • 490 N bei 3000 U/min
  • 560 N bei 2000 U/min
  • 710 N bei 1000 U/min
max. Axialkraft Fa：
0,2 x Fr
max. Axialkraft Fa：
0,2 x Fr
Kühlungstyp：
Lüftelos mit Konvektion
Kühlungstyp：
Lüftelos mit Konvektion
Länge：
187 mm
Länge：
187 mm
Zentrieren des Bunddurchmessers：
60 mm
Zentrieren des Bunddurchmessers：
60 mm
Zentrierbundtiefe：
2,5 mm
Zentrierbundtiefe：
2,5 mm
Anzahl der Montagebohrungen：
4
Anzahl der Montagebohrungen：
4
Durchmesser der Montagebohrungen：
5,5 mm
Durchmesser der Montagebohrungen：
5,5 mm
Kreisdurchmesser der Montagebohrungen：
82 mm
Kreisdurchmesser der Montagebohrungen：
82 mm
Produktgewicht：
2,89 kg
Produktgewicht：
2,89 kg
Verpackungseinheiten
VPE 1 Art：
PCE
VPE 1 Art：
PCE
VPE 1 Menge：
1
VPE 1 Menge：
1
VPE 1 Höhe：
12,3 cm
VPE 1 Höhe：
12,3 cm
VPE 1 Breite：
12,8 cm
VPE 1 Breite：
12,8 cm
VPE 1 Länge：
37,7 cm
VPE 1 Länge：
37,7 cm
VPE 1 Gewicht：
2,8 kg
VPE 1 Gewicht：
2,8 kg
Vertragliche Gewährleistung
Gewährleistung：
18 months
Gewährleistung：
18 months

业务合作

还没有人评价，快来抢沙发~
