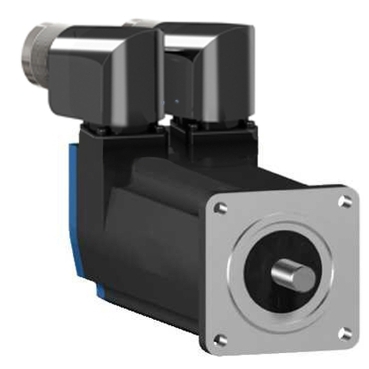

Schneider BSH0552P02F2A 原厂跨境采购
BSH0552P02F2AServomotorLexiumBSH55mm08Nmglatte
BSH0552P02F2A
基本信息
型号: BSH0552P02F2A
参考面价： 1771.00 EUR
Servomotor, Lexium BSH, 55mm, 0,8Nm, glatte Welle IP54, Multiturn 128P/U, 2xM23 abgewinkelt, Bremse
- ·Dreiphasiger AC-Servomotor mit geringem Trägheitsmoment für hervorragende Leitung im kompakten Design
- ·Vereinfachtes Engineering, Installation und Inbetriebnahme
- ·Hohe Drehzahl bis 9000 U/min - beachtliches Dauerstillstandsmoment von 0,8 Nm
- ·Integrierter Encoder als Multiturn mit 128 P/U
- ·Flanschmass 55 mm für Befestigung nach internationalem Standard
- ·Umweltfreundlichkeit des Produkts Weitere Informationen
Hauptmerkmale
- Produkt- oder Komponententyp：
- Servomotor
- Produkt- oder Komponententyp：
- Servomotor
- Kurzbezeichnung des Geräts：
- BSH
- Kurzbezeichnung des Geräts：
- BSH
- Max. mechanische Geschwindigkeit：
- 9000 U/min
- Max. mechanische Geschwindigkeit：
- 9000 U/min
- Dauermoment im Stillstand：
- 0,8 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
- 0,8 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
- 0,9 Nm für LXM05CU70M2, 200-240 V, Einzelphase
- 0,9 Nm für LXM05AD10M2, 200-240 V, Einzelphase
- 0,9 Nm für LXM05BD10M2, 200-240 V, Einzelphase
- 0,9 Nm für LXM05CD10M2, 200-240 V, Einzelphase
- 0,9 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
- 0,9 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
- 0,9 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
- 0,9 Nm für LXM15LD13M3, 230 V, Einzelphase
- 0,9 Nm für LXM15LD13M3, 230 V, 3 Phasen
- 0,9 Nm für LXM15LU60N4, 230 V, 3 Phasen
- 0,9 Nm für LXM05AD14N4, 380-480 V, 3 Phasen
- 0,9 Nm für LXM05BD14N4, 380-480 V, 3 Phasen
- 0,9 Nm für LXM05CD14N4, 380-480 V, 3 Phasen
- Dauermoment im Stillstand：
- 0,8 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
- 0,8 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
- 0,9 Nm für LXM05CU70M2, 200-240 V, Einzelphase
- 0,9 Nm für LXM05AD10M2, 200-240 V, Einzelphase
- 0,9 Nm für LXM05BD10M2, 200-240 V, Einzelphase
- 0,9 Nm für LXM05CD10M2, 200-240 V, Einzelphase
- 0,9 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
- 0,9 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
- 0,9 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
- 0,9 Nm für LXM15LD13M3, 230 V, Einzelphase
- 0,9 Nm für LXM15LD13M3, 230 V, 3 Phasen
- 0,9 Nm für LXM15LU60N4, 230 V, 3 Phasen
- 0,9 Nm für LXM05AD14N4, 380-480 V, 3 Phasen
- 0,9 Nm für LXM05BD14N4, 380-480 V, 3 Phasen
- 0,9 Nm für LXM05CD14N4, 380-480 V, 3 Phasen
- Spitzenmoment im Stillstand：
- 2,5 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
- 2,5 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
- 2,5 Nm für LXM15LD13M3, 230 V, Einzelphase
- 2,17 Nm für LXM05CU70M2, 200-240 V, Einzelphase
- 2,7 Nm für LXM05AD10M2, 200-240 V, Einzelphase
- 2,7 Nm für LXM05BD10M2, 200-240 V, Einzelphase
- 2,7 Nm für LXM05CD10M2, 200-240 V, Einzelphase
- 2,5 Nm für LXM15LD13M3, 230 V, 3 Phasen
- 2,26 Nm für LXM15LU60N4, 230 V, 3 Phasen
- 2,7 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
- 2,7 Nm für LXM05AD14N4, 380-480 V, 3 Phasen
- 2,7 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
- 2,7 Nm für LXM05BD14N4, 380-480 V, 3 Phasen
- 2,7 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
- 2,7 Nm für LXM05CD14N4, 380-480 V, 3 Phasen
- Spitzenmoment im Stillstand：
- 2,5 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
- 2,5 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
- 2,5 Nm für LXM15LD13M3, 230 V, Einzelphase
- 2,17 Nm für LXM05CU70M2, 200-240 V, Einzelphase
- 2,7 Nm für LXM05AD10M2, 200-240 V, Einzelphase
- 2,7 Nm für LXM05BD10M2, 200-240 V, Einzelphase
- 2,7 Nm für LXM05CD10M2, 200-240 V, Einzelphase
- 2,5 Nm für LXM15LD13M3, 230 V, 3 Phasen
- 2,26 Nm für LXM15LU60N4, 230 V, 3 Phasen
- 2,7 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
- 2,7 Nm für LXM05AD14N4, 380-480 V, 3 Phasen
- 2,7 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
- 2,7 Nm für LXM05BD14N4, 380-480 V, 3 Phasen
- 2,7 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
- 2,7 Nm für LXM05CD14N4, 380-480 V, 3 Phasen
- Nennleistung am Ausgang：
- 400 W für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
- 400 W für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
- 250 W für LXM05AD10M2, 200-240 V, Einzelphase
- 250 W für LXM05BD10M2, 200-240 V, Einzelphase
- 250 W für LXM05CD10M2, 200-240 V, Einzelphase
- 250 W für LXM05CU70M2, 200-240 V, Einzelphase
- 310 W für LXM15LD13M3, 230 V, Einzelphase
- 250 W für LXM05AD10M3X, 200-240 V, 3 Phasen
- 250 W für LXM05AD14N4, 380-480 V, 3 Phasen
- 250 W für LXM05BD10M3X, 200-240 V, 3 Phasen
- 250 W für LXM05BD14N4, 380-480 V, 3 Phasen
- 250 W für LXM05CD10M3X, 200-240 V, 3 Phasen
- 250 W für LXM05CD14N4, 380-480 V, 3 Phasen
- 310 W für LXM15LD13M3, 230 V, 3 Phasen
- 310 W für LXM15LU60N4, 230 V, 3 Phasen
- Nennleistung am Ausgang：
- 400 W für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
- 400 W für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
- 250 W für LXM05AD10M2, 200-240 V, Einzelphase
- 250 W für LXM05BD10M2, 200-240 V, Einzelphase
- 250 W für LXM05CD10M2, 200-240 V, Einzelphase
- 250 W für LXM05CU70M2, 200-240 V, Einzelphase
- 310 W für LXM15LD13M3, 230 V, Einzelphase
- 250 W für LXM05AD10M3X, 200-240 V, 3 Phasen
- 250 W für LXM05AD14N4, 380-480 V, 3 Phasen
- 250 W für LXM05BD10M3X, 200-240 V, 3 Phasen
- 250 W für LXM05BD14N4, 380-480 V, 3 Phasen
- 250 W für LXM05CD10M3X, 200-240 V, 3 Phasen
- 250 W für LXM05CD14N4, 380-480 V, 3 Phasen
- 310 W für LXM15LD13M3, 230 V, 3 Phasen
- 310 W für LXM15LU60N4, 230 V, 3 Phasen
- Nenndrehmoment：
- 0,65 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
- 0,65 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
- 0,75 Nm für LXM15LD13M3, 230 V, Einzelphase
- 2,17 Nm für LXM05CU70M2, 200-240 V, Einzelphase
- 2,7 Nm für LXM05AD10M2, 200-240 V, Einzelphase
- 2,7 Nm für LXM05BD10M2, 200-240 V, Einzelphase
- 2,7 Nm für LXM05CD10M2, 200-240 V, Einzelphase
- 0,75 Nm für LXM15LD13M3, 230 V, 3 Phasen
- 0,75 Nm für LXM15LU60N4, 230 V, 3 Phasen
- 2,7 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
- 2,7 Nm für LXM05AD14N4, 380-480 V, 3 Phasen
- 2,7 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
- 2,7 Nm für LXM05BD14N4, 380-480 V, 3 Phasen
- 2,7 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
- 2,7 Nm für LXM05CD14N4, 380-480 V, 3 Phasen
- Nenndrehmoment：
- 0,65 Nm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
- 0,65 Nm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
- 0,75 Nm für LXM15LD13M3, 230 V, Einzelphase
- 2,17 Nm für LXM05CU70M2, 200-240 V, Einzelphase
- 2,7 Nm für LXM05AD10M2, 200-240 V, Einzelphase
- 2,7 Nm für LXM05BD10M2, 200-240 V, Einzelphase
- 2,7 Nm für LXM05CD10M2, 200-240 V, Einzelphase
- 0,75 Nm für LXM15LD13M3, 230 V, 3 Phasen
- 0,75 Nm für LXM15LU60N4, 230 V, 3 Phasen
- 2,7 Nm für LXM05AD10M3X, 200-240 V, 3 Phasen
- 2,7 Nm für LXM05AD14N4, 380-480 V, 3 Phasen
- 2,7 Nm für LXM05BD10M3X, 200-240 V, 3 Phasen
- 2,7 Nm für LXM05BD14N4, 380-480 V, 3 Phasen
- 2,7 Nm für LXM05CD10M3X, 200-240 V, 3 Phasen
- 2,7 Nm für LXM05CD14N4, 380-480 V, 3 Phasen
- Nenndrehzahl：
- 6000 rpm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
- 6000 rpm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
- 4000 rpm für LXM15LD13M3, 230 V, Einzelphase
- 4000 rpm für LXM15LU60N4, 230 V, 3 Phasen
- 3000 U/Min für LXM05CU70M2, 200-240 V, Einzelphase
- 3000 U/Min für LXM05AD10M2, 200-240 V, Einzelphase
- 3000 U/Min für LXM05BD10M2, 200-240 V, Einzelphase
- 3000 U/Min für LXM05CD10M2, 200-240 V, Einzelphase
- 3000 U/Min für LXM05AD10M3X, 200-240 V, 3 Phasen
- 3000 U/Min für LXM05AD14N4, 380-480 V, 3 Phasen
- 3000 U/Min für LXM05BD10M3X, 200-240 V, 3 Phasen
- 3000 U/Min für LXM05BD14N4, 380-480 V, 3 Phasen
- 3000 U/Min für LXM05CD10M3X, 200-240 V, 3 Phasen
- 3000 U/Min für LXM05CD14N4, 380-480 V, 3 Phasen
- 4000 rpm für LXM15LD13M3, 230 V, 3 Phasen
- Nenndrehzahl：
- 6000 rpm für LXM32.U60N4 bei 1,5 A, 400 V, 3 Phasen
- 6000 rpm für LXM32.U60N4 bei 1,5 A, 480 V, 3 Phasen
- 4000 rpm für LXM15LD13M3, 230 V, Einzelphase
- 4000 rpm für LXM15LU60N4, 230 V, 3 Phasen
- 3000 U/Min für LXM05CU70M2, 200-240 V, Einzelphase
- 3000 U/Min für LXM05AD10M2, 200-240 V, Einzelphase
- 3000 U/Min für LXM05BD10M2, 200-240 V, Einzelphase
- 3000 U/Min für LXM05CD10M2, 200-240 V, Einzelphase
- 3000 U/Min für LXM05AD10M3X, 200-240 V, 3 Phasen
- 3000 U/Min für LXM05AD14N4, 380-480 V, 3 Phasen
- 3000 U/Min für LXM05BD10M3X, 200-240 V, 3 Phasen
- 3000 U/Min für LXM05BD14N4, 380-480 V, 3 Phasen
- 3000 U/Min für LXM05CD10M3X, 200-240 V, 3 Phasen
- 3000 U/Min für LXM05CD14N4, 380-480 V, 3 Phasen
- 4000 rpm für LXM15LD13M3, 230 V, 3 Phasen
- Produktkompatibilität：
- LXM05AD10M2 bei 200 - 240 V Einzelphase
- LXM05BD10M2 bei 200 - 240 V Einzelphase
- LXM05CD10M2 bei 200 - 240 V Einzelphase
- LXM05CU70M2 bei 200 - 240 V Einzelphase
- LXM15LD13M3 bei 230 V Einzelphase
- LXM15LU60N4 bei 230 V 3 Phasen
- LXM32.U60N4 bei 400 V 3 Phasen
- LXM32.U60N4 bei 480 V 3 Phasen
- LXM05AD10M3X bei 200 - 240 V 3 Phasen
- LXM05BD10M3X bei 200 - 240 V 3 Phasen
- LXM05CD10M3X bei 200 - 240 V 3 Phasen
- LXM15LD13M3 bei 230 V 3 Phasen
- LXM05AD14N4 bei 380-480 V 3 Phasen
- LXM05BD14N4 bei 380-480 V 3 Phasen
- LXM05CD14N4 bei 380-480 V 3 Phasen
- Produktkompatibilität：
- LXM05AD10M2 bei 200 - 240 V Einzelphase
- LXM05BD10M2 bei 200 - 240 V Einzelphase
- LXM05CD10M2 bei 200 - 240 V Einzelphase
- LXM05CU70M2 bei 200 - 240 V Einzelphase
- LXM15LD13M3 bei 230 V Einzelphase
- LXM15LU60N4 bei 230 V 3 Phasen
- LXM32.U60N4 bei 400 V 3 Phasen
- LXM32.U60N4 bei 480 V 3 Phasen
- LXM05AD10M3X bei 200 - 240 V 3 Phasen
- LXM05BD10M3X bei 200 - 240 V 3 Phasen
- LXM05CD10M3X bei 200 - 240 V 3 Phasen
- LXM15LD13M3 bei 230 V 3 Phasen
- LXM05AD14N4 bei 380-480 V 3 Phasen
- LXM05BD14N4 bei 380-480 V 3 Phasen
- LXM05CD14N4 bei 380-480 V 3 Phasen
- Wellenende：
- Glatt
- Wellenende：
- Glatt
- Schutzart (IP)：
- IP50 Standard
- Schutzart (IP)：
- IP50 Standard
- Auflösung Geschwindigkeitsfeedback：
- 131072 Punkte/Umdrehung x 4096 Umdrehung
- Auflösung Geschwindigkeitsfeedback：
- 131072 Punkte/Umdrehung x 4096 Umdrehung
- Haltebremse：
- Mit
- Haltebremse：
- Mit
- Montagehalterung：
- Internationaler Standardflansch
- Montagehalterung：
- Internationaler Standardflansch
- Elektrische Verbindung：
- Drehbare Winkelstecker
- Elektrische Verbindung：
- Drehbare Winkelstecker
Zusatzmerkmale
- Kompatible Produktfamilie：
- Lexium 15
- Lexium 32
- Lexium 05
- Kompatible Produktfamilie：
- Lexium 15
- Lexium 32
- Lexium 05
- maximale Versorgungsspannung：
- 480 V
- maximale Versorgungsspannung：
- 480 V
- Anzahl der Netzphasen：
- 3 Phasen
- Anzahl der Netzphasen：
- 3 Phasen
- Dauerstrom im Stillstand：
- 1,2 A
- Dauerstrom im Stillstand：
- 1,2 A
- maximale Dauerleistung：
- 0,67 W
- maximale Dauerleistung：
- 0,67 W
- maximaler Strom Irms：
- 5,9 A für LXM15LD13M3
- 5,9 A für LXM15LU60N4
- 4,8 A für LXM05CU70M2
- 4,8 A für LXM05AD10M2
- 4,8 A für LXM05AD10M3X
- 4,8 A für LXM05AD14N4
- 4,8 A für LXM05BD10M2
- 4,8 A für LXM05BD10M3X
- 4,8 A für LXM05BD14N4
- 4,8 A für LXM05CD10M2
- 4,8 A für LXM05CD10M3X
- 4,8 A für LXM05CD14N4
- 4,8 A für LXM32.U60N4
- maximaler Strom Irms：
- 5,9 A für LXM15LD13M3
- 5,9 A für LXM15LU60N4
- 4,8 A für LXM05CU70M2
- 4,8 A für LXM05AD10M2
- 4,8 A für LXM05AD10M3X
- 4,8 A für LXM05AD14N4
- 4,8 A für LXM05BD10M2
- 4,8 A für LXM05BD10M3X
- 4,8 A für LXM05BD14N4
- 4,8 A für LXM05CD10M2
- 4,8 A für LXM05CD10M3X
- 4,8 A für LXM05CD14N4
- 4,8 A für LXM32.U60N4
- Max. Dauerstrom：
- 4,8 A
- Max. Dauerstrom：
- 4,8 A
- Taktfrequenz：
- 8 kHz
- Taktfrequenz：
- 8 kHz
- zweite Welle：
- Ohne zweites Wellenende
- zweite Welle：
- Ohne zweites Wellenende
- Wellendurchmesser：
- 9 mm
- Wellendurchmesser：
- 9 mm
- Wellenlänge：
- 20 mm
- Wellenlänge：
- 20 mm
- Art der Rückkopplung：
- Multiturn SinCos-Hiperface
- Art der Rückkopplung：
- Multiturn SinCos-Hiperface
- Haltemoment：
- 0,8 Nm Feststellbremse
- Haltemoment：
- 0,8 Nm Feststellbremse
- Motorflanschgröße：
- 55 mm
- Motorflanschgröße：
- 55 mm
- Anzahl der Motorstufen：
- 2
- Anzahl der Motorstufen：
- 2
- Drehmomentkonstante：
- 0,7 Nm/A bei 120 °C
- Drehmomentkonstante：
- 0,7 Nm/A bei 120 °C
- Gegen-EMK konstant：
- 40 V/krpm bei 120 °C
- Gegen-EMK konstant：
- 40 V/krpm bei 120 °C
- Anzahl Motorpole：
- 6
- Anzahl Motorpole：
- 6
- Rotorträgheit：
- 0,1173 kg.cm²
- Rotorträgheit：
- 0,1173 kg.cm²
- Statorwiderstand：
- 17,4 Ohm bei 20 °C
- Statorwiderstand：
- 17,4 Ohm bei 20 °C
- Statorinduktivität：
- 35,3 mH bei 20 °C
- Statorinduktivität：
- 35,3 mH bei 20 °C
- Stator elektrische Zeitkonstante：
- 2,03 ms bei 20 °C
- Stator elektrische Zeitkonstante：
- 2,03 ms bei 20 °C
- maximale Radialkraft Fr：
- 190 N bei 7000 U/min
- 190 N bei 8000 U/min
- 200 N bei 6000 U/min
- 220 N bei 5000 U/min
- 230 N bei 4000 U/min
- 260 N bei 3000 U/min
- 290 N bei 2000 U/min
- 370 N bei 1000 U/min
- maximale Radialkraft Fr：
- 190 N bei 7000 U/min
- 190 N bei 8000 U/min
- 200 N bei 6000 U/min
- 220 N bei 5000 U/min
- 230 N bei 4000 U/min
- 260 N bei 3000 U/min
- 290 N bei 2000 U/min
- 370 N bei 1000 U/min
- max. Axialkraft Fa：
- 0,2 x Fr
- max. Axialkraft Fa：
- 0,2 x Fr
- Bremszugkraft：
- 10 W
- Bremszugkraft：
- 10 W
- Kühlungstyp：
- Lüftelos mit Konvektion
- Kühlungstyp：
- Lüftelos mit Konvektion
- Länge：
- 181 mm
- Länge：
- 181 mm
- Zentrieren des Bunddurchmessers：
- 40 mm
- Zentrieren des Bunddurchmessers：
- 40 mm
- Zentrierbundtiefe：
- 2 mm
- Zentrierbundtiefe：
- 2 mm
- Anzahl der Montagebohrungen：
- 4
- Anzahl der Montagebohrungen：
- 4
- Durchmesser der Montagebohrungen：
- 5,5 mm
- Durchmesser der Montagebohrungen：
- 5,5 mm
- Kreisdurchmesser der Montagebohrungen：
- 63 mm
- Kreisdurchmesser der Montagebohrungen：
- 63 mm
- Produktgewicht：
- 1,6 kg
- Produktgewicht：
- 1,6 kg
Verpackungseinheiten
- VPE 1 Art：
- PCE
- VPE 1 Art：
- PCE
- VPE 1 Menge：
- 1
- VPE 1 Menge：
- 1
- VPE 1 Höhe：
- 12,3 cm
- VPE 1 Höhe：
- 12,3 cm
- VPE 1 Breite：
- 12,8 cm
- VPE 1 Breite：
- 12,8 cm
- VPE 1 Länge：
- 37,7 cm
- VPE 1 Länge：
- 37,7 cm
- VPE 1 Gewicht：
- 1,25 kg
- VPE 1 Gewicht：
- 1,25 kg
Vertragliche Gewährleistung
- Gewährleistung：
- 18 months
- Gewährleistung：
- 18 months
业务合作
还没有人评价，快来抢沙发~
